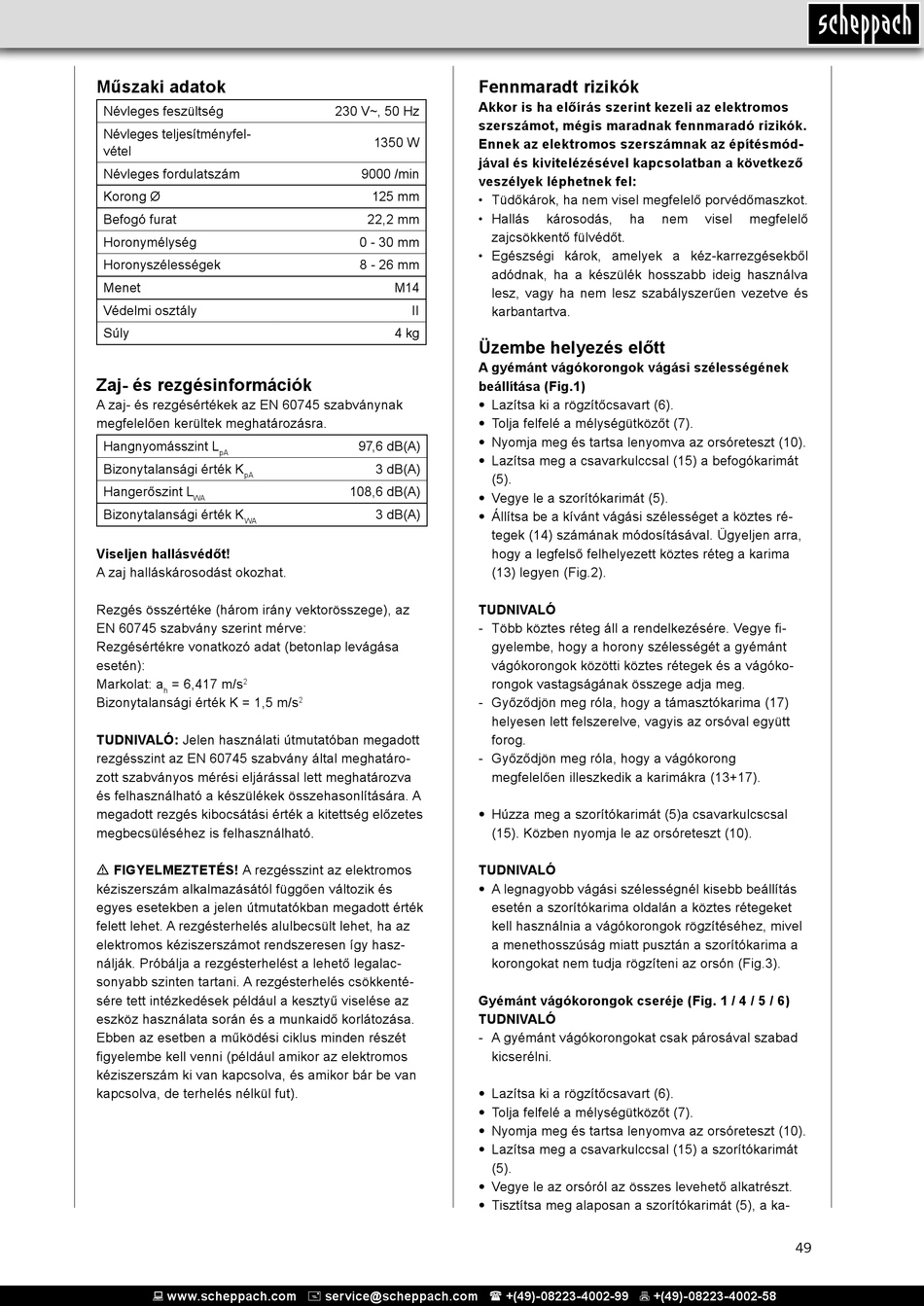

Scheppach MNF1400 Original Anleitungen Seite 49

Műszaki adatok
Névleges feszültség
Névleges teljesítményfel-
vétel
Névleges fordulatszám
Korong Ø
Befogó furat
Horonymélység
Horonyszélességek
Menet
Védelmi osztály
Súly
Zaj- és rezgésinformációk
A zaj- és rezgésértékek az EN 60745 szabványnak
megfelelően kerültek meghatározásra.
Hangnyomásszint L
pA
Bizonytalansági érték K
pA
Hangerőszint L
WA
Bizonytalansági érték K
WA
Viseljen hallásvédőt!
A zaj halláskárosodást okozhat.
Rezgés összértéke (három irány vektorösszege), az
EN 60745 szabvány szerint mérve:
Rezgésértékre vonatkozó adat (betonlap levágása
esetén):
Markolat: a = 6,417 m/s
2
h
Bizonytalansági érték K = 1,5 m/s
TUDNIVALÓ: Jelen használati útmutatóban megadott
rezgésszint az EN 60745 szabvány által meghatáro-
zott szabványos mérési eljárással lett meghatározva
és felhasználható a készülékek összehasonlítására. A
megadott rezgés kibocsátási érték a kitettség előzetes
megbecsüléséhez is felhasználható.
m FIGYELMEZTETÉS! A rezgésszint az elektromos
kéziszerszám alkalmazásától függően változik és
egyes esetekben a jelen útmutatókban megadott érték
felett lehet. A rezgésterhelés alulbecsült lehet, ha az
elektromos kéziszerszámot rendszeresen így hasz-
nálják. Próbálja a rezgésterhelést a lehető legalac-
sonyabb szinten tartani. A rezgésterhelés csökkenté-
sére tett intézkedések például a kesztyű viselése az
eszköz használata során és a munkaidő korlátozása.
Ebben az esetben a működési ciklus minden részét
figyelembe kell venni (például amikor az elektromos
kéziszerszám ki van kapcsolva, és amikor bár be van
kapcsolva, de terhelés nélkül fut).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~, 50 Hz
1350 W
9000 /min
125 mm
22,2 mm
0 - 30 mm
8 - 26 mm
M14
II
4 kg
97,6 dB(A)
3 dB(A)
108,6 dB(A)
3 dB(A)
2
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektromos
szerszámot, mégis maradnak fennmaradó rizikók.
Ennek az elektromos szerszámnak az építésmód-
jával és kivitelézésével kapcsolatban a következő
veszélyek léphetnek fel:
• Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
• Hallás károsodás, ha
zajcsökkentő fülvédőt.
• Egészségi károk, amelyek a kéz-karrezgésekből
adódnak, ha a készülék hosszabb ideig használva
lesz, vagy ha nem lesz szabályszerűen vezetve és
karbantartva.
Üzembe helyezés előtt
A gyémánt vágókorongok vágási szélességének
beállítása (Fig.1)
• Lazítsa ki a rögzítőcsavart (6).
• Tolja felfelé a mélységütközőt (7).
• Nyomja meg és tartsa lenyomva az orsóreteszt (10).
• Lazítsa meg a csavarkulccsal (15) a befogókarimát
(5).
• Vegye le a szorítókarimát (5).
• Állítsa be a kívánt vágási szélességet a köztes ré-
tegek (14) számának módosításával. Ügyeljen arra,
hogy a legfelső felhelyezett köztes réteg a karima
(13) legyen (Fig.2).
TUDNIVALÓ
- Több köztes réteg áll a rendelkezésére. Vegye fi-
gyelembe, hogy a horony szélességét a gyémánt
vágókorongok közötti köztes rétegek és a vágóko-
rongok vastagságának összege adja meg.
- Győződjön meg róla, hogy a támasztókarima (17)
helyesen lett felszerelve, vagyis az orsóval együtt
forog.
- Győződjön meg róla, hogy a vágókorong
megfelelően illeszkedik a karimákra (13+17).
• Húzza meg a szorítókarimát (5)a csavarkulcscsal
(15). Közben nyomja le az orsóreteszt (10).
TUDNIVALÓ
• A legnagyobb vágási szélességnél kisebb beállítás
esetén a szorítókarima oldalán a köztes rétegeket
kell használnia a vágókorongok rögzítéséhez, mivel
a menethosszúság miatt pusztán a szorítókarima a
korongokat nem tudja rögzíteni az orsón (Fig.3).
Gyémánt vágókorongok cseréje (Fig. 1 / 4 / 5 / 6)
TUDNIVALÓ
- A gyémánt vágókorongokat csak párosával szabad
kicserélni.
• Lazítsa ki a rögzítőcsavart (6).
• Tolja felfelé a mélységütközőt (7).
• Nyomja meg és tartsa lenyomva az orsóreteszt (10).
• Lazítsa meg a csavarkulccsal (15) a szorítókarimát
(5).
• Vegye le az orsóról az összes levehető alkatrészt.
• Tisztítsa meg alaposan a szorítókarimát (5), a ka-
nem visel megfelelő
