Unterdiagramm A2: Hochleistungsbetrieb mit Vektorregelung ohne Geber (OLV)
Abb.
4.8, Ablaufdiagramm A2, beschreibt die Vektorregelung ohne Geber für den Hochleistungsbetrieb des Motors. Diese
Regelung ist für Anwendungen bestimmt, bei denen ein hohes Anlaufmoment, Drehmomentbegrenzung und eine
verbesserte Drehzahlregelung erforderlich sind.

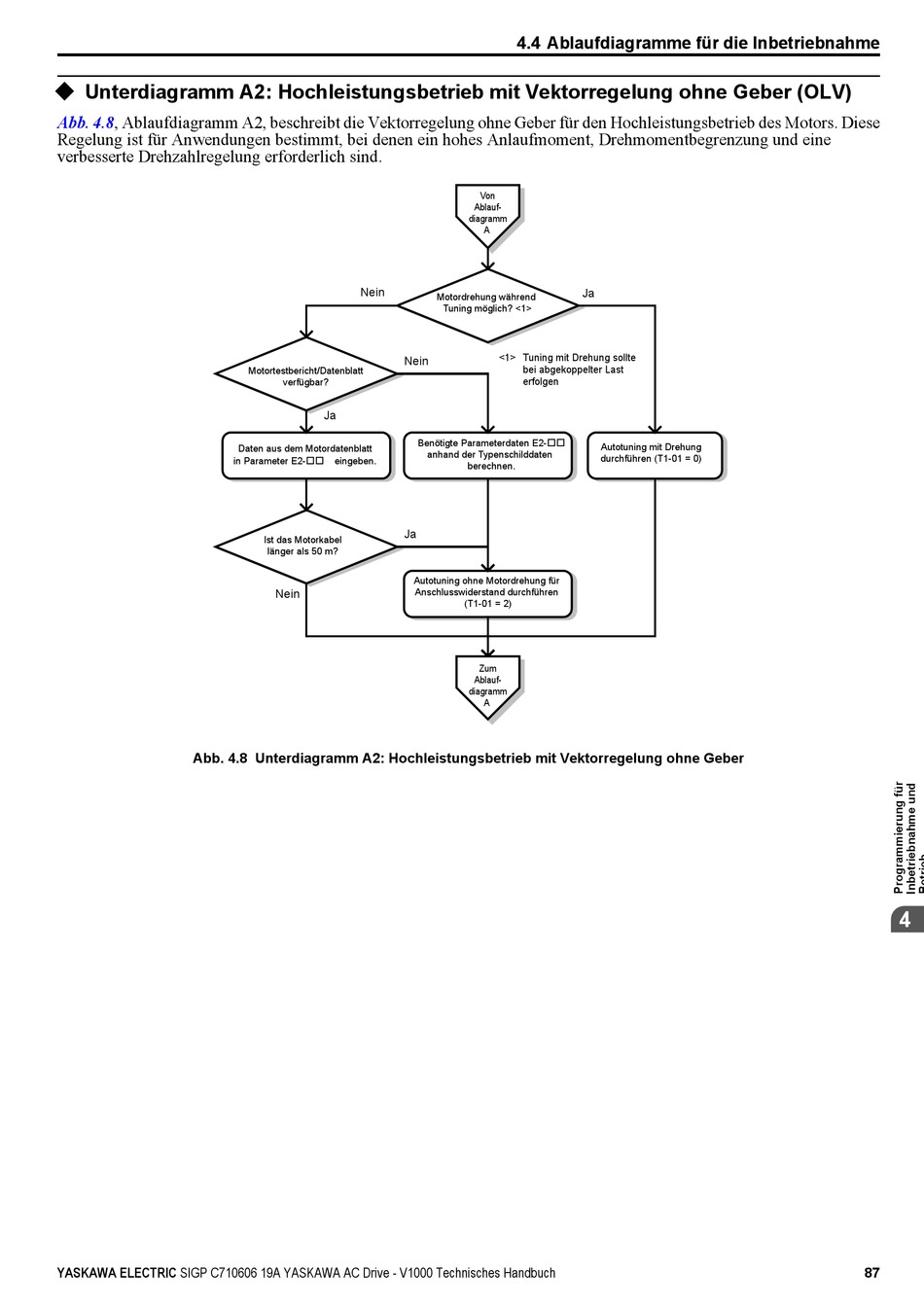

Abb. 4.8 Unterdiagramm A2: Hochleistungsbetrieb mit Vektorregelung ohne Geber
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Nein
Nein
Motortestbericht/Datenblatt
verfügbar?
Ja
Daten aus dem Motordatenblatt
in Parameter E2-
eingeben.
oo
Ja
Ist das Motorkabel
länger als 50 m?
Nein
4.4 Ablaufdiagramme für die Inbetriebnahme
Von
Ablauf-
diagramm
A
Ja
Motordrehung während
Tuning möglich? <1>
<1>
Tuning mit Drehung sollte
bei abgekoppelter Last
erfolgen
Benötigte Parameterdaten E2-
oo
anhand der Typenschilddaten
berechnen.
Autotuning ohne Motordrehung für
Anschlusswiderstand durchführen
(T1-01 = 2)
Zum
Ablauf-
diagramm
A
Autotuning mit Drehung
durchführen (T1-01 = 0)
4
87
