Digitaler 24-V-Eingang (Umschalteingang) - Bosch Rexroth IndraControl VDP 16.1 Projektierungsanleitung

DOK-SUPPL*-VDP16/40/60-PR03-DE-P
Rexroth IndraControl VDP 16.1/40.1/60.1 Bediendisplay
7.2.5

Digitaler 24-V-Eingang (Umschalteingang)

X21 – Digitaler 24-V-Eingang Die Auswahl, welches der beiden an den Y-Repeater angeschlossenen VDPs
aktiv geschaltet wird, erfolgt über einen digitalen 24-V-Eingang. Während die
Bildsignale an beide VDPs weitergereicht werden, kann zur Eingabe nur das
aktive VDP verwendet werden.

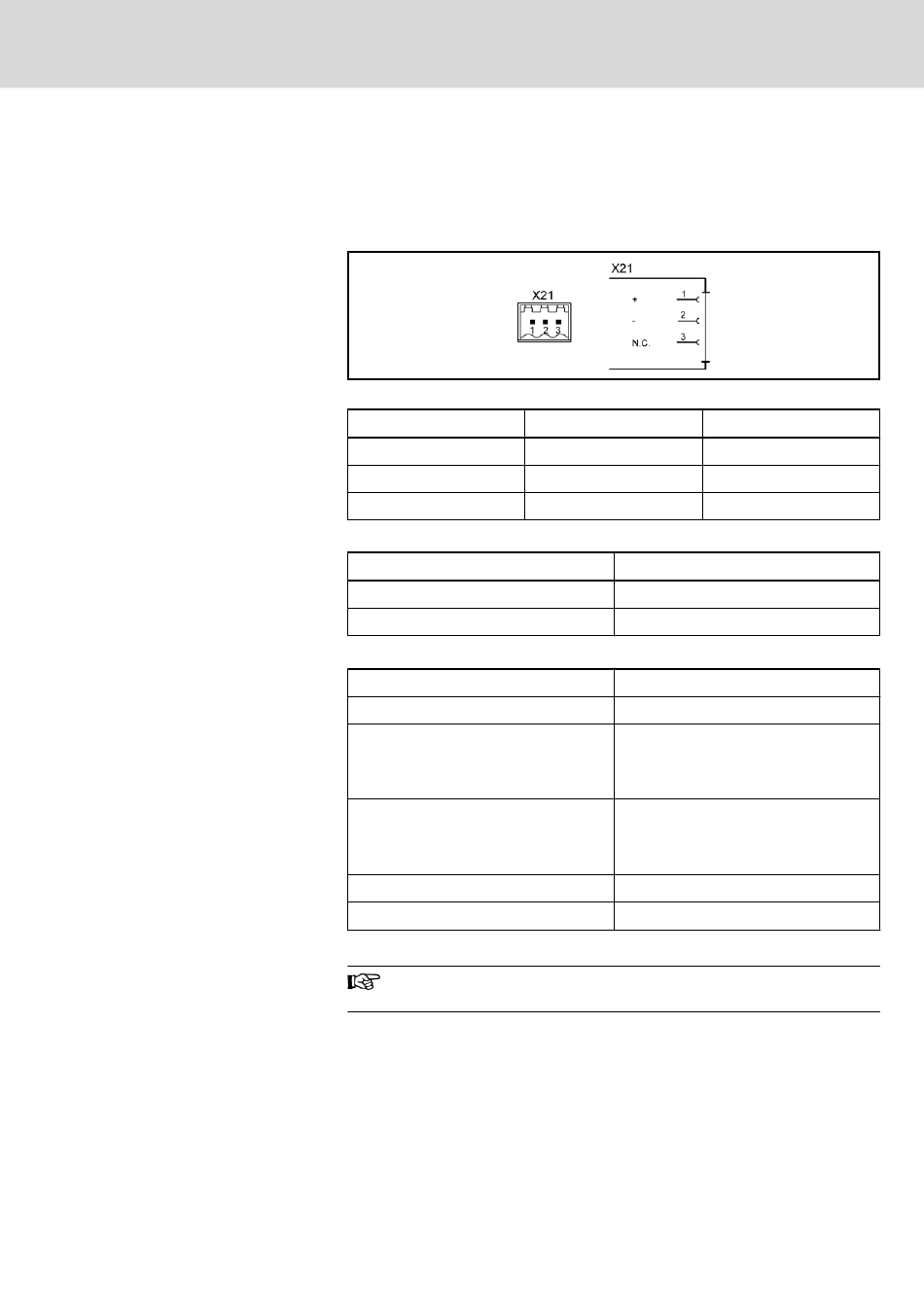

Abb.7-20: Belegung des digitalen 24-V-Eingangs
Pin
1
2
3
Abb.7-21: Pinbelegung X21
Eingansbit X21
0 (oder offen)
1
Abb.7-22: Auswahl des aktiven VDPs
Anschlusstechnik
Verpolschutz
Eingangsspannung:
Nennwert bei "0"
Nennwert bei "1"
Eingangsstrom:
Nennwert bei "0 "
Nennwert bei "1"
Leitungslänge (ungeschirmt)
Kurzschluss-/Überstromschutz
Abb.7-23: Kennwerte des digitalen 24-V-Eingangs
Während des Bootens des Schaltschrank-PCs (IPC) darf nicht von
einem zum anderen VDP umgeschaltet werden.
Bosch Rexroth AG
Beschriftung
+
-
n.c.
Aktives VDP
VDP 1
VDP 2
2-Leiter
Ja
-3 V ... + 5 V
11 V ... 30 V
< 2,5 mA
2,8 mA ... 6 mA
< 100 m
Typ. 0,6 A
53/69
Schnittstellen
Funktion
Signaleingang
Signalground
nicht belegt
