Rexroth IndraControl VDP 16.1/40.1/60.1 Bediendisplay
Alphanumerischer Block
6.4
Touchscreen
6.5
Leuchtdioden am Y-Repeater
IN0, VDP1 und VDP2 Leuchtdio‐
Die Tasten des alphanumerischen Blocks senden die Standard PS/2-Codes an
den PC. Die Alpha-Taste ist rastend "toggelnd" und gibt keinen Code aus, son‐
dern steuert nur den Tastaturkontroller. Wenn die Alpha-Taste aktiv ist, leuchtet
die Tasten-LED. Zusätzliche Zeichen wie @ und " werden bei gedrückter Alpha-
Taste eingegeben. Der alphanumerische Block verhält sich wie eine Standard-
PC-Tastatur, insbesondere das Verhalten der Tasten "CTRL", "ALT" und
"SHIFT".
In den Ausführungen VDP 16.1BB, VDP 16.1AC sowie VDP 40.1BE und VDP
40.1AG wird ein Touchscreen verwendet, der die Bedienung der Anwendungs‐
software über die berührungsempfindliche Oberfläche des Displays zulässt.
Einstellungen können Sie über Setup-Programme des Schaltschrank-PCs
(IPC) ändern. Die zur Verfügung stehenden Symbole auf dem Touchscreen
sind abhängig von der verwendeten Anwendersoftware.
HINWEIS
Bedienen Sie den Touchscreen nur mit dem Finger oder mit einem für Touchsc‐
reens geeigneten Stift.

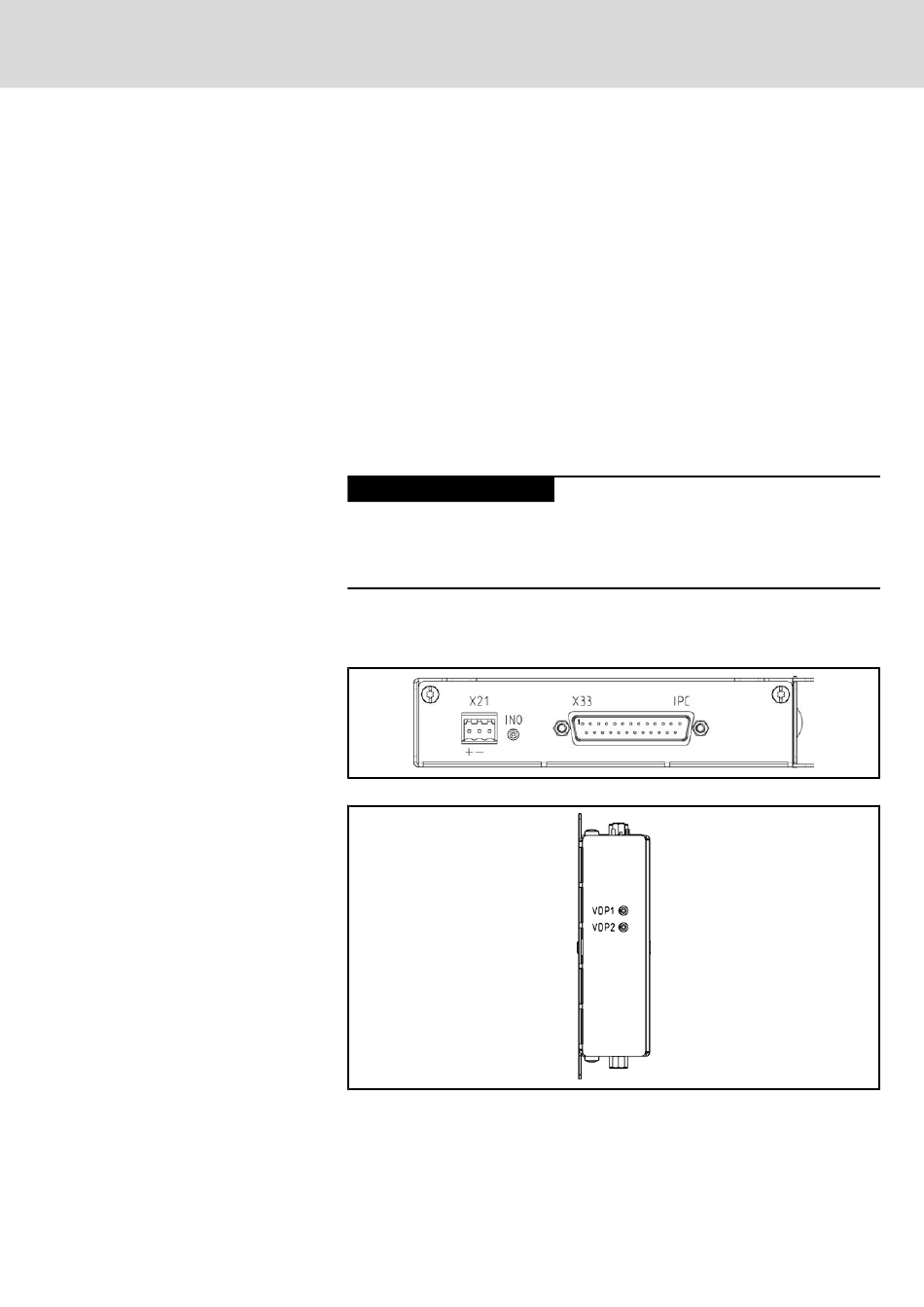

Am Y-Repeater sind insgesamt drei Leuchtdioden angeordnet:
Abb.6-14:
LED IN0
Abb.6-15:
LEDs für VDP1 und VDP2
Diese drei Leuchtdioden haben folgende Bedeutung:
den
Bosch Rexroth AG
Anzeige- und Bedienkomponenten
Gefahr der Zerstörung des Touchscreens bei
Bedienung mit ungeeigneten Gegenständen
(z.B. Schraubendreher).
43/69
