DOK-SUPPL*-VDP16/40/60-PR03-DE-P
Rexroth IndraControl VDP 16.1/40.1/60.1 Bediendisplay
7.1.6
XUSB-Schnittstellen
XUSB – Serielle Schnittstellen für
Drucker, Scanner, CD-ROM-Lauf‐
Betrieb der USB-Anschlüsse am
VDP 16.3/40.3 im USB2.0-Mode
2
3
Für die Spannungsversorgung können Sie ein handelsübliches 24-V-Indust‐
rienetzteil verwenden.
HINWEIS
Ein potentialfreies Netzteil muss verwendet werden, da Pin 2 intern mit dem
Gehäuse verbunden ist.
An den Geräten stehen vier USB-Schnittstellen am Anschlussfeld (XUSB1 und
XUSB2) und eine auf der Frontplatte (nicht bei Geräten für die Lebensmittelin‐
werk
dustrie) zur Verfügung.
HINWEIS
Pro USB-Stecker darf durch das angeschlossene Gerät ein Strom von maximal
500 mA entnommen werden. Steigt die Last über 500 mA an, spricht die interne
Stromüberwachung an.

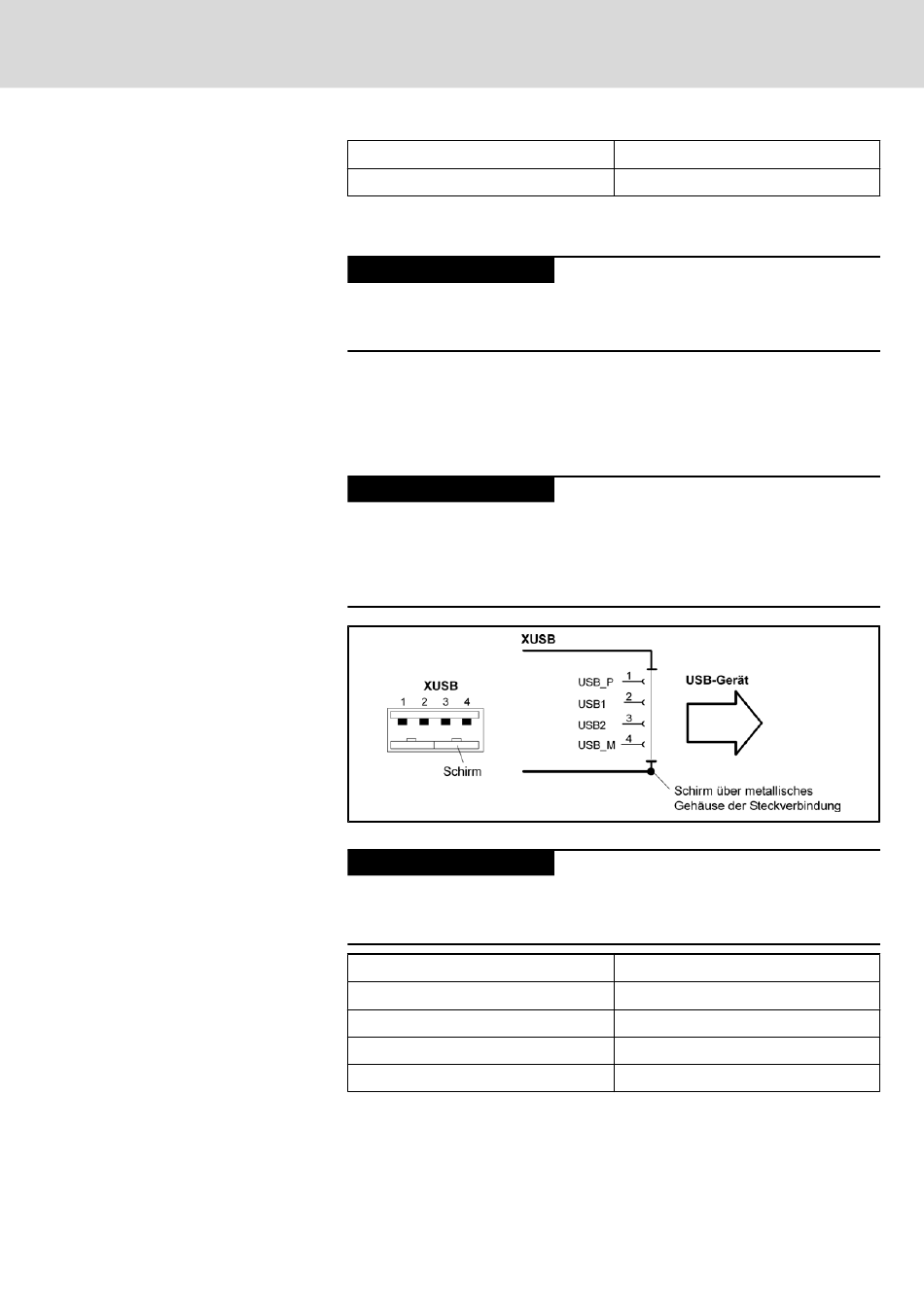

Abb.7-5:
USB-Schnittstellen XUSB1 und XUSB2
HINWEIS
Die USB-Schnittstellen sind nicht unter Windows NT4.0 zu verwenden.
Pin
1
2
3
4
Bosch Rexroth AG
GND
n. c.
Mögliche Sachschäden durch Verwendung ei‐
nes ungeeigneten Netzteils.
Abschalten des VDP-Netzteils, wenn der ma‐
ximale Summenstrom aller USB-Buchsen
überschritten wird.
Keine Bedienung über USB-Schnittstellen
möglich, wenn das Betriebssystem Windows
NT4.0 verwendet wird.
Funktion
USB-Stromversorgung (max. 500 mA)
Daten -
Daten +
USB-Ground
47/69
Schnittstellen
