Maßangaben und Einbau

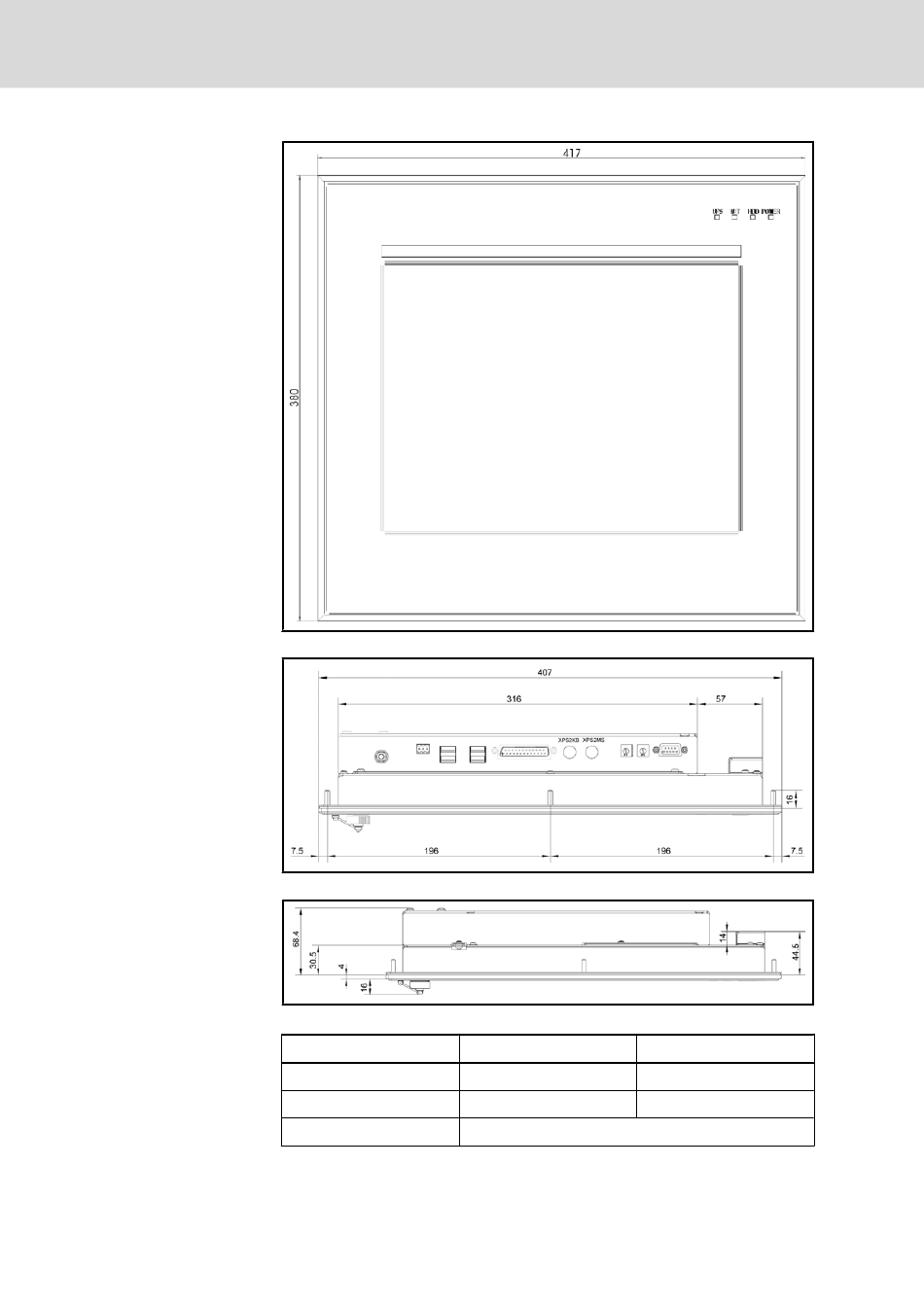

Abb.5-7: Abmessungen: VDP 40.1AG
Abb.5-8: VDP 40.1BE und VDP 40.1BI: Ansicht von oben
Abb.5-9: VDP 40.1BE und VDP 40.1BI: Ansicht von unten
Breite
Höhe
Einbautiefe
Abb.5-10: Abmessungen VDP 40.1
DOK-SUPPL*-VDP16/40/60-PR03-DE-P
Rexroth IndraControl VDP 16.1/40.1/60.1 Bediendisplay
VDP 40.1BE + BI
407 mm
370 mm
68,4 mm
VDP 40.1AG
417 mm
380 mm
