Maßangaben und Einbau

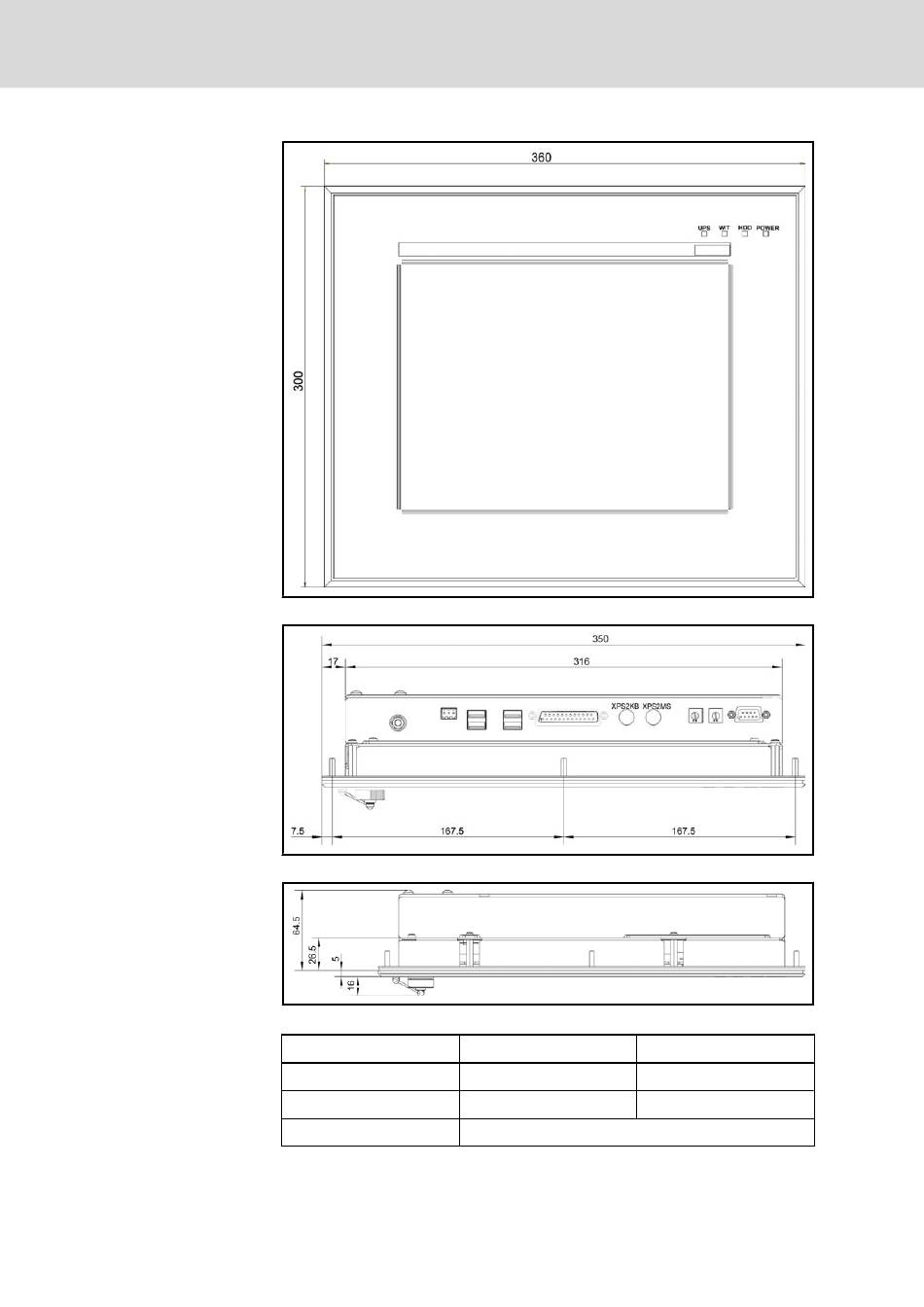

Abb.5-2: Abmessungen: Frontplatte des VDP 16.1AC
Abb.5-3: VDP 16.1BB und VDP 16.1BK: Ansicht von oben
Abb.5-4: VDP 16.1BB und VDP 16.1BK: Ansicht von unten
Breite
Höhe
Einbautiefe
Abb.5-5: Abmessungen VDP 16.1
DOK-SUPPL*-VDP16/40/60-PR03-DE-P
Rexroth IndraControl VDP 16.1/40.1/60.1 Bediendisplay
VDP 16.1BB + BK
350 mm
290 mm
64,5 mm
VDP 16.1AC
360 mm
300 mm
