Maßangaben Und Einbau; Gehäusemaße; Gehäusemaße Vdp 16.1 - Bosch Rexroth IndraControl VDP 16.1 Projektierungsanleitung

DOK-SUPPL*-VDP16/40/60-PR03-DE-P
Rexroth IndraControl VDP 16.1/40.1/60.1 Bediendisplay
5 Maßangaben und Einbau
5.1 Gehäusemaße
5.1.1 Gehäusemaße VDP 16.1
Standardausführung VDP 16.1 Unabhängig davon, ob die VDP 16.1-Standardausführungen mit M-Keys oder
einem Touchscreen ausgestattet sind, ist die Frontplatte 350 mm breit und 290
mm hoch. Alle Maßangaben sind in Millimeter.

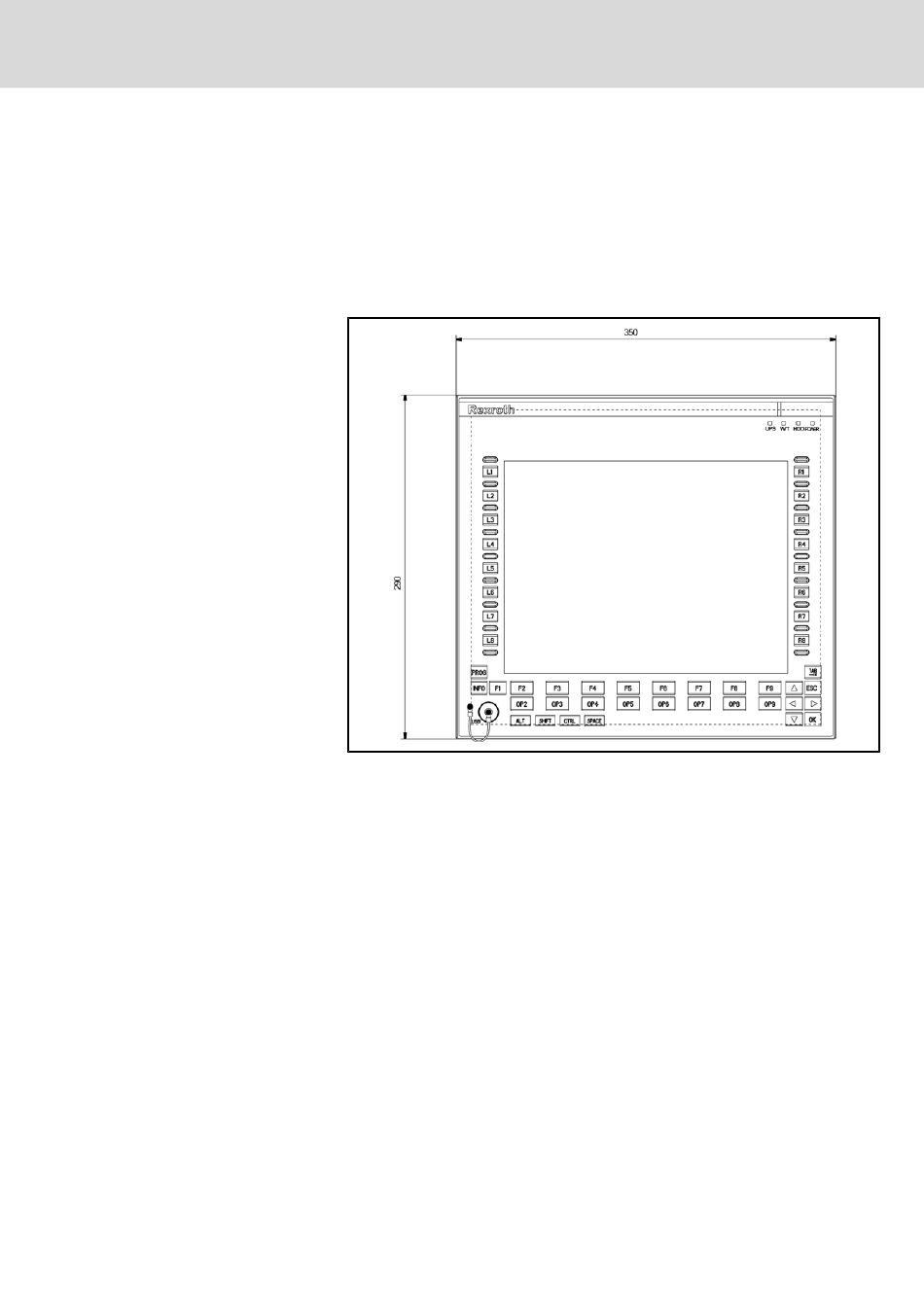

Abb.5-1: Abmessungen: Frontplatte des VDP 16.1BK
Die Frontplatte des VDP 16.1BB mit Touchscreen hat die gleichen Abmessun‐
gen.
Die Frontplatte des Bediendisplays VDP 16.1AC ist 360 mm breit und 300 mm
hoch.
