Maßangaben und Einbau
5.3
Einbau
5.3.1
Einbauhinweise
5.3.2
Montageausschnitt
Abb.5-15:

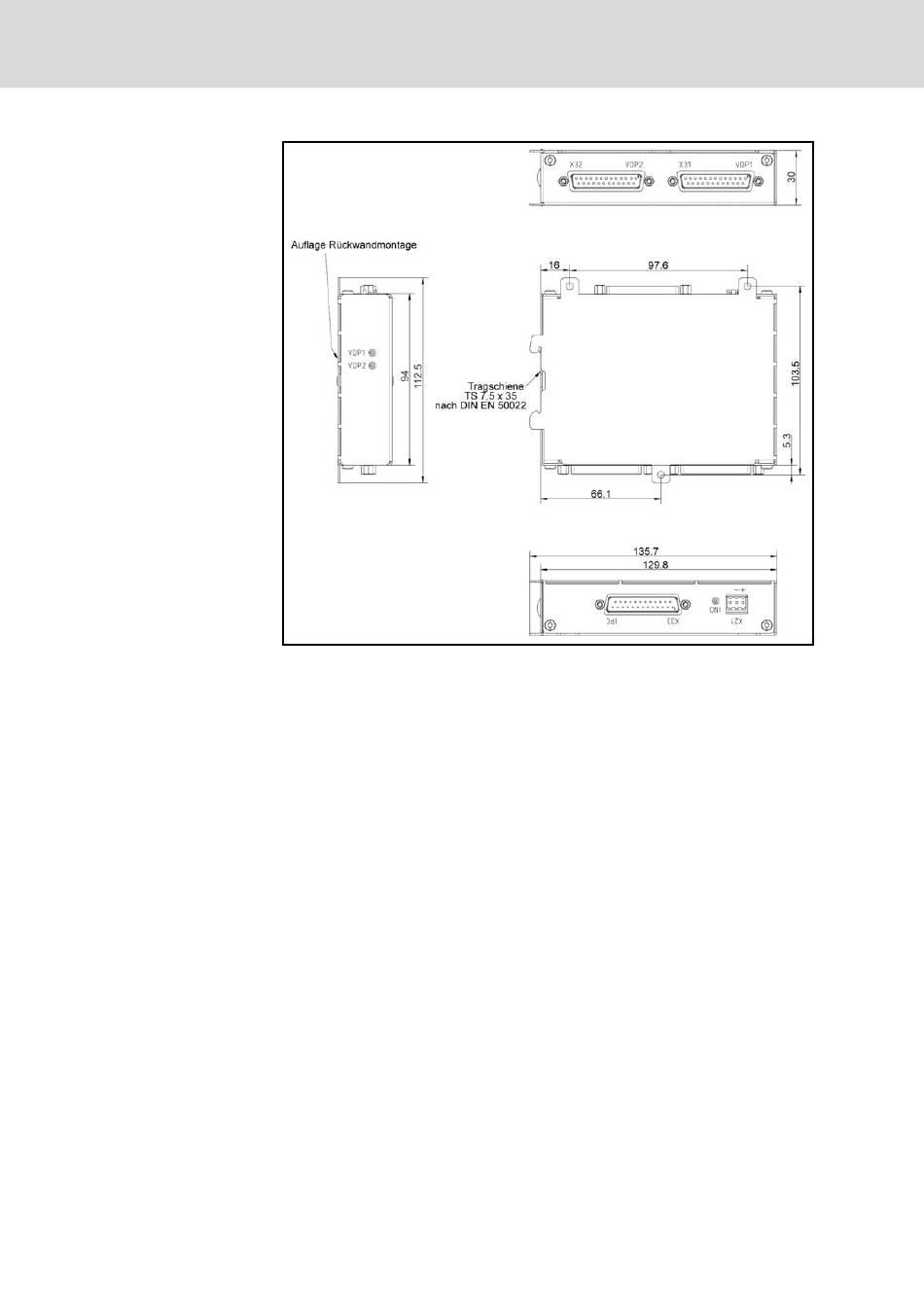

Abmessungen: Y-Repeater
●
Montieren Sie das Display so, dass eine ergonomische Bedienung ge‐
währleistet ist. Zusätzlich muss der Bediener jederzeit freien Blick auf die
Maschinenteile haben!
●
Vermeiden Sie Einbauorte, die direkter UV-/Sonneneinstrahlung ausge‐
setzt sind, weil diese zu verringerter Bildschirm-Lesbarkeit und zusätzli‐
cher Erwärmung führen.
●
Sehen Sie für ausreichende Belüftung und Leitungsführung einen Frei‐
raum von mindestens 50 mm nach allen Seiten vor.
●
Die LED-Anzeigen auf dem Bedienfeld dürfen nicht verdeckt sein.
●
Verlegen Sie alle Anschlussleitungen in Schleifen und verwenden Sie für
alle Leitungen Zugentlastungen.
●
Halten Sie möglichst großen Abstand zu Störquellen.
Zur Montage des Displays gehen Sie wie folgt vor:
