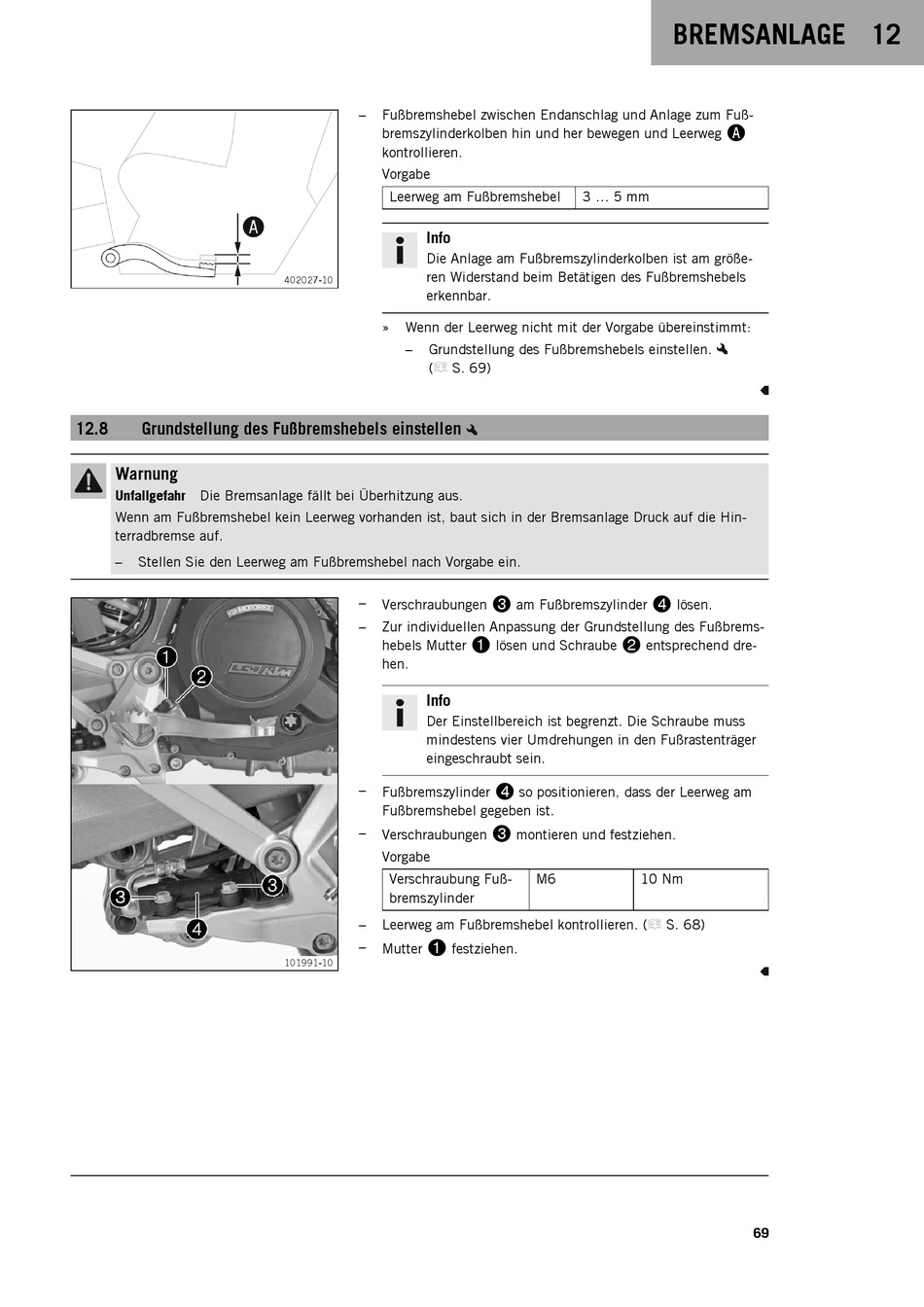

12.8
Grundstellung des Fußbremshebels einstellen
Warnung
Unfallgefahr Die Bremsanlage fällt bei Überhitzung aus.
Wenn am Fußbremshebel kein Leerweg vorhanden ist, baut sich in der Bremsanlage Druck auf die Hin-
terradbremse auf.
–
Stellen Sie den Leerweg am Fußbremshebel nach Vorgabe ein.
–
Fußbremshebel zwischen Endanschlag und Anlage zum Fuß-
bremszylinderkolben hin und her bewegen und Leerweg
kontrollieren.
Vorgabe
Leerweg am Fußbremshebel
Info
Die Anlage am Fußbremszylinderkolben ist am größe-
ren Widerstand beim Betätigen des Fußbremshebels
402027-10
erkennbar.
»
Wenn der Leerweg nicht mit der Vorgabe übereinstimmt:
–
Grundstellung des Fußbremshebels einstellen.
(
S. 69)
–
Verschraubungen
–
Zur individuellen Anpassung der Grundstellung des Fußbrems-
hebels Mutter
hen.
Info
Der Einstellbereich ist begrenzt. Die Schraube muss
mindestens vier Umdrehungen in den Fußrastenträger
eingeschraubt sein.
–
Fußbremszylinder
Fußbremshebel gegeben ist.
–
Verschraubungen
Vorgabe
Verschraubung Fuß-
bremszylinder
–
Leerweg am Fußbremshebel kontrollieren. (
–
1
Mutter
festziehen.
101991-10
3 ... 5 mm
3
am Fußbremszylinder
1
2
lösen und Schraube
entsprechend dre-
4
so positionieren, dass der Leerweg am
3
montieren und festziehen.
M6
10 Nm
BREMSANLAGE 12
A
4
lösen.
S. 68)
69
