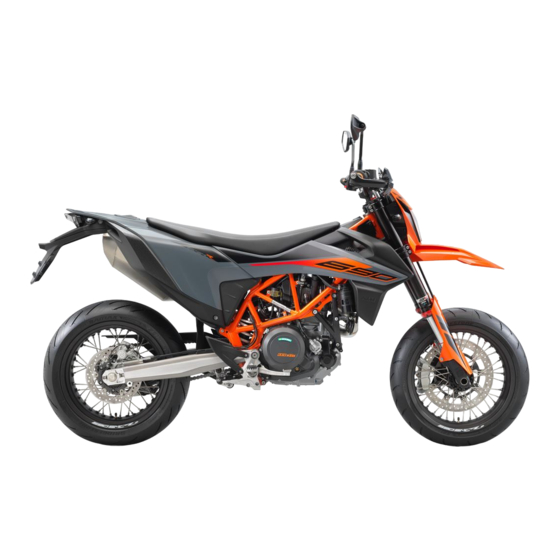

KTM 690 SMC R 2021 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. KTM Anleitungen
  4. Motorräder
  5. 690 SMC R 2021
  6. Bedienungsanleitung

KTM 690 SMC R 2021 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
2021
690 SMC R
Art.-Nr. 3214281de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 690 SMC R 2021

Inhaltszusammenfassung für KTM 690 SMC R 2021

  • Seite 1 BEDIENUNGSANLEITUNG 2021 690 SMC R Art.-Nr. 3214281de...

  • Seite 3: Lieber Ktm-Kunde

    LIEBER KTM‑KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM‑Motorrad beglückwünschen. Sie sind nun LIEBER KTM‑KUNDE Besitzer eines modernen, sportlichen Fahrzeuges, das Ihnen bei angemessener Pflege lange Freude bereiten wird. Wir wünschen Ihnen allzeit gute und sichere Fahrt! Bitte tragen Sie unten die Seriennummern Ihres Fahrzeuges ein.

  • Seite 4: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 6.15 Schalthebel ........19 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ....... 5 6.16 Fußbremshebel........ 20 Verwendete Symbole ......5 6.17 Seitenständer ........20 Benutzte Formatierungen....5 6.18 Kraftstofftankverschluss öffnen ..20 SICHERHEITSHINWEISE....... 6 6.19 Kraftstofftankverschluss schließen..21 6.20 Kombiinstrument ......21 Einsatzdefinition - 6.20.1 Übersicht ........
  • Seite 5 INHALTSVERZEICHNIS 10.2 Druckstufendämpfung der Gabel 12.3 Bremsscheiben kontrollieren ..... 66 einstellen ........43 12.4 Bremsflüssigkeitsstand der 10.3 Zugstufendämpfung der Gabel Vorderradbremse kontrollieren ... 66 einstellen ........44 12.5 Bremsflüssigkeit der 10.4 Druckstufendämpfung Federbein ..44 Vorderradbremse nachfüllen ..67 10.5 Druckstufendämpfung Lowspeed des 12.6 Bremsbeläge der Vorderradbremse...
  • Seite 6 INHALTSVERZEICHNIS 15.2 Frostschutz und 27 SYMBOLVERZEICHNIS......128 Kühlflüssigkeitsstand kontrollieren ..92 27.1 Rote Symbole ........ 128 15.3 Kühlflüssigkeitsstand kontrollieren ..93 27.2 Gelbe und orange Symbole ..... 128 15.4 Kühlflüssigkeit ablassen ....94 27.3 Grüne und blaue Symbole....128 15.5 Kühlsystem befüllen/entlüften ..

  • Seite 7: Darstellungsmittel 1

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und tech- nisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.

  • Seite 8: Sicherheitshinweise

    2 SICHERHEITSHINWEISE Einsatzdefinition - bestimmungsgemäßer Gebrauch Dieses Fahrzeug ist so konzipiert und konstruiert, dass es gängigen Beanspruchungen bei regulärem Straßenbe- trieb und Einsatz in leichtem Gelände (unbefestigte Straßen) standhält. Dieses Fahrzeug ist nicht für die Benutzung auf Rennstrecken geeignet. Info Dieses Fahrzeug ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.

  • Seite 9: Warnung Vor Manipulationen

    Lassen Sie die Fahrzeugteile abkühlen, bevor Sie Arbeiten durchführen. Das Fahrzeug nur in einem technisch einwandfreien Zustand, bestimmungsgemäß, sicherheits- und umweltbe- wusst betreiben. Im Straßenverkehr ist eine entsprechende Fahrerlaubnis notwendig. Störungen, die die Sicherheit beeinträchtigen, umgehend in einer autorisierten KTM-Fachwerkstatt beseitigen lassen. Am Fahrzeug angebrachte Hinweis-/Warnhinweisaufkleber beachten.

  • Seite 10: Schutzkleidung

    – Verwenden Sie immer Schutzkleidung, die in einwandfreiem Zustand ist und den gesetzlichen Vorga- ben entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutz- kleidung. Arbeitsregeln Sofern nicht anders vermerkt, muss bei jeder Arbeit die Zündung ausgeschaltet sein (Modelle mit Zündschloss, Modelle mit Funkschlüssel) bzw.
  • Seite 11 SICHERHEITSHINWEISE 2 Die Bedienungsanleitung steht außerdem zum Download bei Ihrem autorisierten KTM‑Händler und auf der KTM‑Website zur Verfügung. Über Ihren autorisierten KTM‑Händler kann auch ein gedrucktes Exemplar bestellt werden. Internationale KTM‑Website: http://www.ktm.com...

  • Seite 12: Wichtige Hinweise

    Beschreibung ist nicht immer zwingend notwendig. Beachten Sie die textlichen Angaben. Kundendienst Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen Ihr autorisierter KTM‑Händler gerne zur Verfügung. Die Liste der autorisierten KTM‑Händler finden Sie auf der KTM‑Website.

  • Seite 13: Fahrzeugansicht 4

    FAHRZEUGANSICHT 4 Fahrzeugansicht vorn links (Symboldarstellung) S04575-10 Handbremshebel ( S. 15) Kupplungshebel ( S. 15) Kraftstofftankverschluss Sitzbankentriegelung ( S. 18) Seitenständer ( S. 20) Schalthebel ( S. 19) Druckstufendämpfung Federbein ( S. 44)

  • Seite 14: Fahrzeugansicht Hinten Rechts (Symboldarstellung)

    4 FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) S04576-10 Zünd- und Lenkschloss ( S. 17) Gabel Druckstufeneinstellung Lichtschalter ( S. 16) Blinkerschalter ( S. 16) Hupentaste ( S. 15) Kombischalter ( S. 17) Not-Aus-Schalter ( S. 16) Starttaste ( S. 16) Gasdrehgriff ( S.

  • Seite 15: Seriennummern 5

    SERIENNUMMERN 5 Fahrzeugidentifikationsnummer Die Fahrzeugidentifikationsnummer ist auf dem Steuerkopf rechts eingeprägt. 401945-10 Typenschild Das Typenschild Europa befindet sich rechts am Rahmen. Das Typenschild Australien befindet sich links am Rahmen. H01055-10 Schlüsselnummer Die Schlüsselnummer ist auf der KEYCODECARD angeführt. Info Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels.

  • Seite 16: Motornummer

    5 SERIENNUMMERN Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels eingeprägt. 401949-10 Gabelartikelnummer Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt. 401947-10 Federbein‑Artikelnummer Die Federbein‑Artikelnummer ist auf der linken Stoßdämpfer- seite angebracht. 402025-10...

  • Seite 17: Bedienelemente 6

    BEDIENELEMENTE 6 Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. S03266-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. S03267-10 Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht.

  • Seite 18: Lichtschalter

    6 BEDIENELEMENTE Lichtschalter Der Lichtschalter ist am Lenker links angebracht. Mögliche Zustände Abblendlicht ein – Lichtschalter ist nach unten geschwenkt. In dieser Stellung sind das Abblendlicht und Rücklicht eingeschaltet. Fernlicht ein – Lichtschalter ist nach oben geschwenkt. In dieser Stellung sind das Fernlicht und Rücklicht eingeschaltet.

  • Seite 19: Kombischalter

    Bei jedem Einschalten der Zündung leuchten alle drei LEDs des Schalters für eine Funktionskontrolle auf. Wenn alle drei LEDs während des Betriebs aufleuchten, wurde vom Motorsteuergerät eine Fehlfunktion erkannt. Umgehend eine autorisierte KTM-Fachwerkstatt aufsuchen. H02887-01 6.10 Zünd- und Lenkschloss Das Zünd- und Lenkschloss befindet sich vor der Sitzbank.

  • Seite 20: Kontrollleuchtenübersicht

    ABS‑Warnleuchte leuchtet/blinkt gelb – Wenn die ABS-Warnleuchte leuchtet, ist das ABS nicht aktiv. Die ABS‑Warnleuchte leuchtet auch, wenn eine Fehl- funktion erkannt wird. Autorisierte KTM‑Fachwerkstatt kontaktieren. Wenn die ABS-Warnleuchte langsam blinkt ist der ABS-Modus Supermoto aktiv. Fernlicht‑Kontrollleuchte leuchtet blau – Fernlicht ist eingeschaltet.

  • Seite 21: Haltegriffe

    BEDIENELEMENTE 6 6.13 Haltegriffe Die Haltegriffe dienen zum Rangieren des Motorrades. Im Soziusbetrieb kann sich der Sozius während der Fahrt daran festhalten. S03277-10 6.14 Soziusfußrasten Die Soziusfußrasten sind klappbar ausgeführt. Mögliche Zustände Soziusfußrasten eingeklappt – Für Betrieb ohne Sozius. • Soziusfußrasten ausgeklappt –...

  • Seite 22: Fußbremshebel

    6 BEDIENELEMENTE 6.16 Fußbremshebel Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. 401956-10 6.17 Seitenständer Der Seitenständer befindet sich an der linken Fahrzeugseite. Der Seitenständer dient zum Abstellen des Motorrades. Info Während der Fahrt muss der Seitenständer hochgeklappt sein.

  • Seite 23: Kraftstofftankverschluss Schließen

    BEDIENELEMENTE 6 Warnung Vergiftungsgefahr Kraftstoff ist giftig und gesundheitsschädlich. – Lassen Sie Kraftstoff nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. – Suchen Sie sofort einen Arzt auf, wenn Kraftstoff verschluckt wurde. – Atmen Sie Kraftstoffdämpfe nicht ein. –...

  • Seite 24: Aktivierung Und Test

    6 BEDIENELEMENTE 6.20.2 Aktivierung und Test Kombiinstrument aktivieren Das Kombiinstrument wird aktiviert, wenn die Zündung einge- schaltet wird. Display-Test Zur Funktionskontrolle des Displays leuchten kurz alle Anzeigeseg- mente auf. S04360-01 6.20.3 Kombiinstrument einstellen Bedingung Das Motorrad steht. – Beide Tasten 3 - 5 Sekunden gedrückt halten. Das Setup‑Menü...

  • Seite 25: Uhrzeit Einstellen

    BEDIENELEMENTE 6 – Beide Tasten 3 - 5 Sekunden gedrückt halten. Das Setup‑Menü wird angezeigt. – Die + Taste so oft drücken, bis in der Anzeige km oder mp blinkt. – Mit der ‑ Taste von km auf mp oder von mp auf km wechseln. –...

  • Seite 26: Wegstrecke 1

    6 BEDIENELEMENTE 6.20.7 Wegstrecke 1 – Die + oder ‑ Taste so oft drücken, bis TR1 im Kombiinstrument angezeigt wird. TR1 zeigt die Wegstrecke 1 seit der letzten Rückstellung an, zum Beispiel zwischen zwei Tankstopps. Info Wenn der Wert 9999,9 überschreitet, wird TR1 automa- tisch auf 0,0 zurückgesetzt.

  • Seite 27: Durchschnittsgeschwindigkeit 2

    BEDIENELEMENTE 6 6.20.10 Durchschnittsgeschwindigkeit 2 – Die + oder ‑ Taste so oft drücken, bis A2 im Kombiinstrument angezeigt wird. A2 zeigt die Durchschnittsgeschwindigkeit 2 seit der letzten Rück- stellung an. Taste kurz Nächster Anzeigemodus drücken. Taste kurz Nächster Anzeigemodus drücken.

  • Seite 28: Uhr

    6 BEDIENELEMENTE 6.20.14 Uhr – Die + oder ‑ Taste so oft drücken, bis CLK im Kombiinstrument angezeigt wird. CLK zeigt die Uhrzeit an. S04377-01 6.20.15 Serviceintervallanzeige – Die + oder ‑ Taste so oft drücken, bis SER im Kombiinstrument angezeigt wird.

  • Seite 29: Odometer

    6.20.19 Serviceanzeige Die Serviceanzeige befindet sich oben links im Display. Info Wenn die Serviceanzeige erscheint, ist der Service fällig. Autorisierte KTM‑Fachwerkstatt kontaktieren. S04382-01 6.20.20 Wegstrecke Kraftstoffreserve Wenn der Kraftstoffstand die Reservemarke erreicht hat, erscheint im Display TR1 F und die Kraftstoffstand-Warnleuchte fängt an...

  • Seite 30: Inbetriebnahme

    Warnung Unfallgefahr Nicht freigegebene oder empfohlene Reifen und Räder beeinträchtigen das Fahrverhalten. – Verwenden Sie nur von KTM freigegebene und empfohlene Reifen und Räder mit dem entsprechen- den Geschwindigkeitsindex. Warnung Unfallgefahr Neue Reifen verfügen über reduzierte Bodenhaftung. Bei neuen Reifen ist die Lauffläche noch nicht aufgeraut.

  • Seite 31: Motor Einfahren

    INBETRIEBNAHME 7 – Gewöhnen Sie sich auf einer geeigneten Fläche an das Handling des Motorrades, bevor Sie eine größere Aus- fahrt machen. Versuchen Sie auch einmal möglichst langsam und im Stehen zu fahren, um mehr Gefühl für das Motorrad zu bekommen. –...
  • Seite 32 7 INBETRIEBNAHME Warnung Unfallgefahr Verrutschte Gepäckstücke beeinträchtigen die Sichtbarkeit. Wenn das Rücklicht verdeckt ist, sind Sie insbesondere bei Dunkelheit für nachkommende Verkehrsteil- nehmer schlechter sichtbar. – Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig. Warnung Unfallgefahr Hohe Zuladung verändert das Fahrverhalten und verlängert den Bremsweg. –...

  • Seite 33: Fahranleitung 8

    FAHRANLEITUNG 8 Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Verkehrssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 101) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. S.

  • Seite 34: Anfahren

    8 FAHRANLEITUNG – Not-Aus-Schalter in die Stellung drücken. – Zündung einschalten, dazu den Zündschlüssel in die Stel- lung drehen. Nach dem Einschalten der Zündung ist ca. 2 Sekunden das Betriebsgeräusch der Kraftstoffpumpe hörbar. Gleich- zeitig wird die Funktionskontrolle des Kombiinstrumentes durchgeführt.
  • Seite 35 FAHRANLEITUNG 8 Warnung Unfallgefahr Einstelltätigkeiten am Fahrzeug lenken vom Verkehrsgeschehen ab. – Nehmen Sie alle Einstelltätigkeiten bei Stillstand des Fahrzeuges vor. Warnung Verletzungsgefahr Der Sozius kann bei falschem Verhalten vom Motorrad fallen. – Stellen Sie sicher, dass sich der Sozius ordnungsgemäß auf die Soziussitzbank setzt, die Füße auf die Soziusfußrasten stellt und sich am Fahrer oder an den Haltegriffen festhält.
  • Seite 36 Kontrollieren bzw. korrigieren Sie bei abgekühltem Kühlsystem den Kühlflüssigkeitsstand. Info Treten beim Betrieb betriebsunübliche Geräusche auf, sofort anhalten, Motor abstellen, das Fahrzeug ver- kehrsgerecht abstellen und eine autorisierte KTM-Fachwerkstatt kontaktieren. – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlau- ben, in höhere Gänge schalten.

  • Seite 37: Quickshifter

    FAHRANLEITUNG 8 – Mit Quickshifter+ kann im angegebenen Geschwindigkeitsbe- reich hochgeschaltet werden, ohne den Kupplungshebel zu ziehen. Vorgabe Mindestgeschwindigkeit vor Gangwechsel 1. Gang in 2. Gang 30 km/h 2. Gang in 3. Gang 40 km/h 3. Gang in 4. Gang 50 km/h 4.

  • Seite 38: Motorrad-Traktionskontrolle

    Unfallgefahr Ein schwammiger Druckpunkt der Vorder- oder Hinterradbremse verringert die Bremswir- kung. – Kontrollieren Sie die Bremsanlage und fahren Sie nicht weiter, bevor das Problem behoben ist. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Die Bremsanlage fällt bei Überhitzung aus. Wenn der Fußbremshebel nicht freigegeben wird, schleifen die Bremsbeläge ununterbrochen.

  • Seite 39: Anhalten, Parken

    FAHRANLEITUNG 8 Warnung Unfallgefahr ABS kann in bestimmten Situationen den Bremsweg verlängern. – Passen Sie die Bremsweise der Fahrsituation und den Fahrbahnverhältnissen an. Warnung Unfallgefahr Zu starkes Abbremsen blockiert die Räder. Die Wirksamkeit des ABS ist nur dann gewährleistet, wenn es auch eingeschaltet ist. –...

  • Seite 40: Transport

    8 FAHRANLEITUNG Wenn das Fahrzeug wegrollt oder umfällt, können erhebliche Schäden entstehen. Die Bauteile zum Abstellen des Fahrzeuges sind nur für das Fahrzeuggewicht ausgelegt. – Stellen Sie das Fahrzeug auf festem und ebenem Untergrund ab. – Stellen Sie sicher, dass sich niemand auf das Fahrzeug setzt, wenn das Fahrzeug auf einem Ständer geparkt ist.

  • Seite 41: Kraftstoff Tanken

    In einigen Ländern und Regionen ist die verfügbare Kraftstoffqualität und ‑sauberkeit unter Umständen nicht ausreichend. Probleme im Kraftstoffsystem sind die Folge. – Tanken Sie nur sauberen Kraftstoff, der der angegebenen Norm entspricht. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. –...
  • Seite 42 8 FAHRANLEITUNG – Motor abstellen. – Kraftstofftankverschluss öffnen. ( S. 20) – Kraftstofftank bis maximal an das Maß mit Kraftstoff auf- füllen. Vorgabe 20 mm Maß Kraftstofftankinhalt 13,3 l Superkraftstoff bleifrei (ROZ 95) S. 123) – Kraftstofftankverschluss schließen. ( S. 21) S03345-10...

  • Seite 43: Serviceplan 9

    In Abhängigkeit von lokalen Einsatzbedingungen können in Ihrem Land abweichende Serviceintervalle gelten. Im Zuge technischer Weiterentwicklungen können sich einzelne Serviceintervalle und Umfänge ändern. Der letzt- gültige Serviceplan ist immer im KTM Dealer.net hinterlegt. Ihr autorisierter KTM‑Händler berät Sie gern. Pflichtarbeiten...

  • Seite 44: Empfohlene Arbeiten

    ○ ● ● ● ● Endkontrolle: Fahrzeug auf Verkehrssicherheit kontrollieren und Probefahrt durchfüh- ren. ○ ● ● ● ● Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. ○ ● ● ● ● Serviceintervall einstellen. ( S. 23) ○ ● ● ●...

  • Seite 45: Fahrwerk Abstimmen 10

    FAHRWERK ABSTIMMEN 10 10.1 Gabel/Federbein Gabel und Federbein bieten viele Möglichkeiten, um das Fahrwerk an Fahrstil und Zuladung anzupassen. Info Die Empfehlungen für die Fahrwerksabstimmung sind in der Tabelle zusammengefasst. Die Tabelle ist an der Unterseite der Fahrersitzbank angebracht. Diese Einstellwerte sind als Richtwerte zu verstehen und sollten S03280-10 immer die Ausgangsbasis für eine persönliche Fahrwerksabstim- mung sein.

  • Seite 46: Zugstufendämpfung Der Gabel Einstellen

    10 FAHRWERK ABSTIMMEN 10.3 Zugstufendämpfung der Gabel einstellen Info Die hydraulische Zugstufendämpfung bestimmt das Verhalten beim Ausfedern der Gabel. – Rote Einstellschraube bis zum Anschlag im Uhrzeigersinn drehen. Info Die Einstellschraube befindet sich am oberen Ende des rechten Gabelbeines. Die Zugstufendämpfung befindet sich im rechten Gabelbein REB (rote Einstellschraube).

  • Seite 47: Druckstufendämpfung Lowspeed Des Federbeins Einstellen

    Verletzungsgefahr Teile des Federbeins werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Die Lowspeed-Druckstufeneinstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeins.

  • Seite 48: Zugstufendämpfung Des Federbeins Einstellen

    Verletzungsgefahr Teile des Federbeins werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Einstellschraube bis zum letzten spürbaren Klick im Uhr- zeigersinn drehen.

  • Seite 49: Lenkerposition

    FAHRWERK ABSTIMMEN 10 10.8 Lenkerposition Die Bohrungen an der Lenkeraufnahme sind im Abstand der Mitte platziert. Bohrungsab- 3,5 mm stand Der Lenker kann in 2 verschiedenen Positionen montiert werden. Dadurch besteht die Möglichkeit, den Lenker in die angenehmste Position für den Fahrer zu bringen. S02163-10 10.9 Lenkerposition einstellen...
  • Seite 50 10 FAHRWERK ABSTIMMEN – Lenker positionieren. Info Auf die korrekte Verlegung der Kabel und Leitungen achten. – Lenkerklemmbrücke positionieren. – Schrauben montieren, aber noch nicht festziehen. Die Markierung der Lenkerklemmbrücke ist zur Mittel- S04388-10 line der Lenkerskala ausgerichtet. – Lenkerklemmbrücke mit Schrauben zuerst auf der länge- ren, höheren Seite der Lenkeraufnahmen auf Block schrauben.

  • Seite 51: Servicearbeiten Fahrwerk 11

    SERVICEARBEITEN FAHRWERK 11 11.1 Motorrad mit Hubständer aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. – Stellen Sie das Fahrzeug auf festem und ebenem Untergrund ab. – Motorrad im Bereich der Fußrastenträger aufheben. Beide Räder haben keinen Bodenkontakt. – Motorrad gegen Umfallen sichern.

  • Seite 52: Motorrad Von Hebevorrichtung Hinten Nehmen

    11 SERVICEARBEITEN FAHRWERK 11.4 Motorrad von Hebevorrichtung hinten nehmen Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. – Stellen Sie das Fahrzeug auf festem und ebenem Untergrund ab. – Motorrad gegen Umfallen sichern. – Hebevorrichtung hinten entfernen und Fahrzeug am Seiten- ständer abstellen.

  • Seite 53: Staubmanschetten Der Gabelbeine Reinigen

    SERVICEARBEITEN FAHRWERK 11 11.7 Staubmanschetten der Gabelbeine reinigen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 49) – Gabelschutz ausbauen. ( S. 51) Hauptarbeit – Staubmanschetten an beiden Gabelbeinen nach unten schieben. Info Die Staubmanschetten sollen Staub und groben Schmutz von den Gabelinnenrohren abstreifen. Mit der Zeit kann Schmutz hinter die Staubmanschetten gelangen.

  • Seite 54: Gabelschutz Einbauen

    11 SERVICEARBEITEN FAHRWERK 11.9 Gabelschutz einbauen – Linken Gabelschutz positionieren. Schrauben montieren und festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrwerk – Bremsleitung, Kabelstrang und Klemme positionieren. Schrau- montieren und festziehen. – Rechten Gabelschutz positionieren. Schrauben montieren S03276-11 und festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrwerk...

  • Seite 55: Sitzbank Montieren

    SERVICEARBEITEN FAHRWERK 11 11.12 Sitzbank montieren S03282-10 – Sitzbank mit Haltenasen an den Buchsen einhängen, hinten absenken und nach vorn schieben. – Verriegelungsbolzen in das Schlossgehäuse einführen und Sitzbank hinten niederdrücken, bis der Ver- riegelungsbolzen mit einem hörbaren Klicken einrastet. –...

  • Seite 56: Bordwerkzeug Verstauen

    11 SERVICEARBEITEN FAHRWERK 11.14 Bordwerkzeug verstauen Vorarbeit – Kraftstofftankverschluss öffnen. ( S. 20) – Sitzbank abnehmen. ( S. 52) Hauptarbeit – Bordwerkzeug im Bordwerkzeugfach verstauen. – Linke Seitenverkleidung mit den Haltenasen an den Buchsen positionieren und nach hinten und im hinteren Bereich nach unten schieben.

  • Seite 57: Seitenverkleidung Montieren

    SERVICEARBEITEN FAHRWERK 11 11.16 Seitenverkleidung montieren Hauptarbeit – Linke Seitenverkleidung mit den Haltenasen an den Buchsen positionieren und nach hinten und im hinteren Bereich nach unten schieben. – Linke Seitenverkleidung im Bereich in die Gummibuchse drücken. – Arbeitsschritte auf der gegenüberliegenden Seite wiederholen. S03288-10 Nacharbeit –...

  • Seite 58: Luftfilter Ausbauen

    11 SERVICEARBEITEN FAHRWERK Nacharbeit – Scheinwerfermaske mit Scheinwerfer einbauen. ( S. 88) – Scheinwerfereinstellung kontrollieren. ( S. 90) 11.19 Luftfilter ausbauen Vorarbeit – Kraftstofftankverschluss öffnen. ( S. 20) – Sitzbank abnehmen. ( S. 52) Hauptarbeit – Schrauben entfernen. – Luftfilterkasten‑Oberteil abnehmen.

  • Seite 59: Kettenverschmutzung Kontrollieren

    SERVICEARBEITEN FAHRWERK 11 – Schrauben montieren und festziehen. Vorgabe Schraube Luftfilter- 2 Nm kasten‑Oberteil S03338-11 Nacharbeit – Sitzbank montieren. ( S. 53) 11.21 Kettenverschmutzung kontrollieren – Kette auf grobe Verschmutzung kontrollieren. » Wenn die Kette stark verschmutzt ist: – Kette reinigen. ( S.

  • Seite 60: Kettenspannung Kontrollieren

    11 SERVICEARBEITEN FAHRWERK Hauptarbeit – Groben Schmutz mit weichem Wasserstrahl abspülen. – Verbrauchte Schmierreste mit Kettenreinigungsmittel entfer- nen. Kettenreinigungsmittel ( S. 124) – Nach dem Trocknen Kettenspray auftragen. Kettenspray Street ( S. 124) 400725-01 Nacharbeit – Motorrad von Hebevorrichtung hinten nehmen. ( S.

  • Seite 61: Kettenspannung Einstellen

    SERVICEARBEITEN FAHRWERK 11 11.24 Kettenspannung einstellen Warnung Unfallgefahr Eine falsche Kettenspannung beschädigt Bauteile und führt zu Unfällen. Wenn die Kette zu stark gespannt ist, verschleißen die Kette, das Kettenritzel, das Kettenrad sowie die Getriebe- und Hinterradlager schneller. Einige Bauteile können bei Überlastung reißen oder brechen. Wenn die Kette zu locker ist, kann die Kette vom Kettenritzel oder vom Kettenrad fallen.
  • Seite 62 11 SERVICEARBEITEN FAHRWERK Hauptarbeit – Getriebe in Leerlaufstellung schalten. – Kette, Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kette, Kettenrad oder Kettenritzel eingelaufen sind: – Antriebssatz wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt werden. 100132-10 – Am oberen Teil der Kette mit dem angegebenen Gewicht ziehen.
  • Seite 63 SERVICEARBEITEN FAHRWERK 11 – Kettengleitschutz auf Verschleiß kontrollieren. » Wenn sich die Bolzenunterkante der Kette auf Höhe oder unter dem Kettengleitschutz befindet: – Kettengleitschutz wechseln. – Kettengleitschutz auf festen Sitz kontrollieren. » Wenn der Kettengleitschutz locker ist: – Schrauben des Kettengleitschutzes festziehen. Vorgabe Schraube Ket- 10 Nm...

  • Seite 64: Kettenführung Einstellen

    11 SERVICEARBEITEN FAHRWERK – Kettenführung auf festen Sitz kontrollieren. » Wenn die Kettenführung locker ist: – Schrauben der Kettenführung festziehen. Vorgabe Restliche Schrau- 10 Nm ben Fahrwerk 601884-01 Nacharbeit – Motorrad von Hebevorrichtung hinten nehmen. ( S. 50) 11.26 Kettenführung einstellen –...

  • Seite 65: Flüssigkeitsstand Der Hydraulischen Kupplung Kontrollieren/Berichtigen

    SERVICEARBEITEN FAHRWERK 11 11.28 Flüssigkeitsstand der hydraulischen Kupplung kontrollieren/berichtigen Warnung Hautreizungen Bremsflüssigkeit verursacht Hautreizungen. – Bewahren Sie Bremsflüssigkeit außerhalb der Reichweite von Kindern auf. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Lassen Sie Bremsflüssigkeit nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. –...

  • Seite 66: Bremsanlage

    Nehmen Sie keine Veränderungen am Federweg vor. – Verwenden Sie an der Bremsanlage ausschließlich von KTM freigegebene und empfohlene Ersatzteile. – Verwenden Sie nur von KTM freigegebene und emp- fohlene Reifen und Räder mit dem entsprechenden Geschwindigkeitsindex. – Halten Sie den vorgegebenen Reifendruck ein.

  • Seite 67: Grundstellung Des Handbremshebels Einstellen

    BREMSANLAGE 12 Info Im ABS-Modus Supermoto kann das Hinterrad blockieren - Sturzgefahr. Der ABS-Modus Supermoto ist nur im Fahrmodus SPORT verfügbar. Das ABS arbeitet mit zwei voneinander unabhängigen Bremskrei- sen (Vorderrad- und Hinterradbremse). Wenn das ABS-Steuergerät die Blockierneigung eines Rades erkennt, beginnt das ABS durch Regeln des Bremsdruckes zu arbeiten.

  • Seite 68: Bremsscheiben Kontrollieren

    Kontrollieren Sie die Bremsanlage und fahren Sie nicht weiter, bevor das Problem behoben ist. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. – Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse entsprechend dem Ser- viceplan gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)

  • Seite 69: Bremsflüssigkeit Der Vorderradbremse Nachfüllen

    Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. – Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse entsprechend dem Ser- viceplan gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Entsorgen Sie Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß...

  • Seite 70: Bremsbeläge Der Vorderradbremse Kontrollieren

    Unfallgefahr Abgenutzte Bremsbeläge verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsbeläge unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Beschädigte Bremsscheiben verringern die Bremswirkung. Wenn die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger an der Bremsscheibe.

  • Seite 71: Grundstellung Des Fußbremshebels Einstellen

    BREMSANLAGE 12 – Fußbremshebel zwischen Endanschlag und Anlage zum Fuß- bremszylinderkolben hin und her bewegen und Leerweg kontrollieren. Vorgabe Leerweg am Fußbremshebel 3 … 5 mm Info Die Anlage am Fußbremszylinderkolben ist am größe- ren Widerstand beim Betätigen des Fußbremshebels 402027-10 erkennbar.

  • Seite 72: Bremsflüssigkeitsstand Der Hinterradbremse Kontrollieren

    KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. – Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse entsprechend dem Ser- viceplan gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Fahrzeug senkrecht stellen. – Bremsflüssigkeitsstand am Bremsausgleichsbehälter kontrollie- ren.

  • Seite 73: Bremsbeläge Der Hinterradbremse Kontrollieren

    Unfallgefahr Abgenutzte Bremsbeläge verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsbeläge unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Beschädigte Bremsscheiben verringern die Bremswirkung. Wenn die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger an der Bremsscheibe.

  • Seite 74: Räder, Reifen

    13 RÄDER, REIFEN 13.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 49) – Motorrad mit Hebevorrichtung vorn aufheben. ( S. 50) Hauptarbeit – Schraube entfernen und Raddrehzahlsensor aus der Bohrung ziehen. – Schrauben und Distanzbuchsen entfernen. –...

  • Seite 75: Vorderrad Einbauen

    RÄDER, REIFEN 13 13.2 Vorderrad einbauen Warnung Unfallgefahr Öl oder Fett auf den Bremsscheiben verringert die Bremswirkung. – Halten Sie die Bremsscheiben stets öl- und fettfrei. – Reinigen Sie die Bremsscheiben bei Bedarf mit Bremsenreiniger. Hauptarbeit – Radlager auf Beschädigung und Verschleiß kontrollieren. »...

  • Seite 76: Hinterrad Ausbauen

    13 RÄDER, REIFEN – Motorrad von Hebevorrichtung vorn nehmen. ( S. 50) – Vorderradbremse betätigen und Gabel einige Male kräftig ein- federn. Die Gabelbeine richten sich aus. – Schrauben festziehen. Vorgabe Schraube Gabelfaust 15 Nm 101999-10 Nacharbeit – Motorrad von Hebevorrichtung hinten nehmen. ( S.

  • Seite 77: Hinterrad Einbauen

    RÄDER, REIFEN 13 Info Bei ausgebautem Hinterrad die Fußbremse nicht betäti- gen. – Distanzbuchse entfernen. R04972-10 13.4 Hinterrad einbauen Warnung Unfallgefahr Öl oder Fett auf den Bremsscheiben verringert die Bremswirkung. – Halten Sie die Bremsscheiben stets öl- und fettfrei. – Reinigen Sie die Bremsscheiben bei Bedarf mit Bremsenreiniger. Warnung Unfallgefahr Nach dem Einbau des Hinterrades ist an der Hinterradbremse zunächst keine Bremswir- kung vorhanden.
  • Seite 78 13 RÄDER, REIFEN – Gewinde der Steckachse und der Mutter reinigen und fet- ten. Langzeitfett ( S. 124) – Steckachse reinigen und leicht fetten. Langzeitfett ( S. 124) – Dämpfungsgummi und Kettenradträger in das Hinterrad mon- tieren. – Hinterrad positionieren. Bremsbeläge sind korrekt positioniert.

  • Seite 79: Dämpfungsgummis Der Hinterradnabe Kontrollieren

    Unfallgefahr Wenn ein Reifen während der Fahrt platzt, wird das Fahrzeug unkontrollierbar. – Stellen Sie sicher, dass beschädigte oder abgefahrene Reifen sofort gewechselt werden. (Ihre autori- sierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Sturzgefahr Unterschiedliche Reifenprofile an Vorder‑ und Hinterrad beeinträchtigen das Fahrverhalten.
  • Seite 80 13 RÄDER, REIFEN Warnung Unfallgefahr Nicht freigegebene oder empfohlene Reifen und Räder beeinträchtigen das Fahrverhalten. – Verwenden Sie nur von KTM freigegebene und empfohlene Reifen und Räder mit dem entsprechen- den Geschwindigkeitsindex. Warnung Unfallgefahr Neue Reifen verfügen über reduzierte Bodenhaftung. Bei neuen Reifen ist die Lauffläche noch nicht aufgeraut.

  • Seite 81: Schlauchloses Reifensystem

    Die Massenträgheitsmomente sind kleiner als bei konventionel- len Drahtspeichenrädern mit Schlauch. Daraus resultiert eine Handling- und Komfortverbesserung. Aus der steifen Felgenkonstruktion ergibt sich ein nahezu war- tungsfreies Drahtspeichenrad. KTM empfiehlt einen Wechsel des Felgendichtgummis unabhängig vom tatsächlichen Verschleiß spätestens nach 5 Jahren. 301978-10 13.8 Reifendruck kontrollieren Info Zu geringer Reifendruck führt zu abnormalem Verschleiß...

  • Seite 82: Speichenspannung Kontrollieren

    Seiten- oder Höhenschlag im Rad. Als Folge lockern sich weitere Speichen. – Kontrollieren Sie die Speichenspannung regelmäßig, insbesondere an einem neuen Fahrzeug. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Mit der Klinge eines Schraubendrehers jede Speiche kurz anschlagen.

  • Seite 83: Elektrik 14

    ELEKTRIK 14 14.1 12-V-Batterie ausbauen Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Bewahren Sie 12‑V‑Batterien außerhalb der Reichweite von Kindern auf. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Vermeiden Sie den Kontakt mit Batteriesäure und Batteriegasen. – Halten Sie Funken oder offene Flammen von der 12‑V‑Batterie fern.

  • Seite 84: 12-V-Batterie Laden

    14 ELEKTRIK – Pluskabel mit Scheibe positionieren. – Minuskabel mit Scheibe positionieren. – Schraube montieren und festziehen. Vorgabe Schraube Batteriepol 4,5 Nm S04392-10 – Pluspolabdeckung positionieren. – Halteblech positionieren und Schrauben montieren und festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrwerk S04393-10 Nacharbeit –...
  • Seite 85 ELEKTRIK 14 Info Auch wenn die 12-V-Batterie nicht belastet wird, verliert sie täglich an Ladung. Sehr wichtig für die Lebensdauer der 12-V-Batterie sind der Ladezustand und die Art der Ladung. Schnellladungen mit höherem Ladestrom wirken sich negativ auf die Lebensdauer aus. Wird Ladestrom, Ladespannung und Ladezeit überschritten, entweicht Elektrolyt über die Sicherheitsven- tile.

  • Seite 86: Hauptsicherung Wechseln

    14 ELEKTRIK 14.4 Hauptsicherung wechseln Warnung Brandgefahr Falsche Sicherungen überlasten die elektrische Anlage. – Verwenden Sie nur Sicherungen mit dem vorgeschriebenen Ampere‑Wert. – Überbrücken oder reparieren Sie keine Sicherungen. Info Mit der Hauptsicherung sind alle elektrischen Verbraucher des Fahrzeuges abgesichert. Sie befindet sich im Gehäuse des Startrelais neben der 12-V-Batterie.

  • Seite 87: Abs-Sicherungen Wechseln

    ELEKTRIK 14 14.5 ABS-Sicherungen wechseln Warnung Brandgefahr Falsche Sicherungen überlasten die elektrische Anlage. – Verwenden Sie nur Sicherungen mit dem vorgeschriebenen Ampere‑Wert. – Überbrücken oder reparieren Sie keine Sicherungen. Info Zwei Sicherungen für das ABS befinden sich unter der Sitzbank. Mit diesen beiden Sicherungen sind die Rückförderpumpe und die Hydraulikeinheit des ABS abgesichert.

  • Seite 88: Sicherungen Der Einzelnen Elektrischen Verbraucher Wechseln

    14 ELEKTRIK 14.6 Sicherungen der einzelnen elektrischen Verbraucher wechseln Info Der Sicherungskasten mit den Sicherungen der einzelnen elektrischen Verbraucher befindet sich unter der Sitzbank. Vorarbeit – Kraftstofftankverschluss öffnen. ( S. 20) – Sitzbank abnehmen. ( S. 52) – Motorelektronik‑Steuergerät vom Halter abziehen und zur Seite hängen.

  • Seite 89: Scheinwerfermaske Mit Scheinwerfer Ausbauen

    ELEKTRIK 14 Warnung Brandgefahr Falsche Sicherungen überlasten die elek- trische Anlage. – Verwenden Sie nur Sicherungen mit dem vorge- schriebenen Ampere‑Wert. – Überbrücken oder reparieren Sie keine Sicherun- gen. – Ersatzsicherung in passender Stärke einsetzen. Sicherung (75011088010) ( S. 116) Sicherung (75011088015) ( S.

  • Seite 90: Scheinwerfermaske Mit Scheinwerfer Einbauen

    14 ELEKTRIK 14.8 Scheinwerfermaske mit Scheinwerfer einbauen Hauptarbeit – Steckerverbindung des Scheinwerfers zusammenstecken. – Funktion der Beleuchtung kontrollieren. S03304-11 – Tuch vom Kotflügel nehmen, Scheinwerfermaske positionieren. Scheinwerfermaske greift in den Kotflügel an den Buch- ein. S03305-10 – Scheinwerfermaske positionieren. Info Auf die Verlegung der Bremsleitung achten.

  • Seite 91: Positionslichtlampe Wechseln

    ELEKTRIK 14 Hauptarbeit – Stecker abstecken. – Schutzkappe der Scheinwerferlampe abnehmen. S03306-10 – Federbügel aushängen. – Scheinwerferlampe entfernen. – Neue Scheinwerferlampe in das Scheinwerfergehäuse stecken. Scheinwerfer (H4 / Sockel P43t) ( S. 117) – Scheinwerferlampe mit Federbügel im Scheinwerfer fixieren. –...

  • Seite 92: Scheinwerfereinstellung Kontrollieren

    14 ELEKTRIK – Positionslichtlampe aus der Lampenfassung ziehen. – Neue Positionslichtlichtlampe in die Lampenfassung stecken. Positionslicht (W5W / Sockel W2,1x9,5d) ( S. 117) – Lampenfassung in den Reflektor einsetzen. S03309-10 Nacharbeit – Scheinwerfermaske mit Scheinwerfer einbauen. ( S. 88) – Scheinwerfereinstellung kontrollieren.

  • Seite 93: Usb-Buchse

    ELEKTRIK 14 Hauptarbeit – Schraube lösen. – Durch Schwenken des Scheinwerfers die Leuchtweite einstel- len. Vorgabe Die Hell-Dunkel‑Grenze muss beim einsatzfertigen Motorrad mit Fahrer genau auf der unteren Markierung (angebracht bei: Scheinwerfereinstellung kontrollieren) liegen. S03310-10 Info Zuladung kann möglicherweise eine Korrektur der Leuchtweite des Scheinwerfers erfordern.

  • Seite 94: Kühlsystem

    15 KÜHLSYSTEM 15.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerverschluss geregelt. Durch die Wärmeaus- dehnung wird der überschüssige Teil der Kühlflüssigkeit in den Ausgleichsbehälter geleitet.

  • Seite 95: Kühlflüssigkeitsstand Kontrollieren

    KÜHLSYSTEM 15 – Motorrad auf waagrechter Fläche am Seitenständer abstellen. – Deckel des Ausgleichsbehälters entfernen. – Frostschutz der Kühlflüssigkeit kontrollieren. −25 … −45 °C » Wenn der Frostschutz der Kühlflüssigkeit nicht mit der Vorgabe übereinstimmt: – Frostschutz der Kühlflüssigkeit korrigieren. –...

  • Seite 96: Kühlflüssigkeit Ablassen

    15 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Bewahren Sie Kühlflüssigkeit außerhalb der Reichweite von Kindern auf. – Lassen Sie Kühlflüssigkeit nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. – Suchen Sie sofort einen Arzt auf, wenn Kühlflüssigkeit verschluckt wurde. –...

  • Seite 97: Kühlsystem Befüllen/Entlüften

    KÜHLSYSTEM 15 Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Bewahren Sie Kühlflüssigkeit außerhalb der Reichweite von Kindern auf. – Lassen Sie Kühlflüssigkeit nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. – Suchen Sie sofort einen Arzt auf, wenn Kühlflüssigkeit verschluckt wurde. –...

  • Seite 98: Kühlflüssigkeit Wechseln

    15 KÜHLSYSTEM – Kühlflüssigkeit einfüllen. Kühlflüssigkeit ( S. 122) – Kühler mit Kühlflüssigkeit vollständig auffüllen. – Kühlerverschluss montieren. S03318-10 – Deckel des Ausgleichsbehälters entfernen. – Kühlflüssigkeit bis zur Markierung auffüllen. – Deckel des Ausgleichsbehälters montieren. Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und zum Tode führen.
  • Seite 99 KÜHLSYSTEM 15 – Motorrad senkrecht stellen. – Geeigneten Behälter unter den Motor stellen. – Schraube mit Dichtring entfernen. K00402-10 – Kühlerverschluss entfernen. – Kühlflüssigkeit vollständig ablaufen lassen. S03318-11 – Schraube mit neuem Dichtring montieren und festziehen. Vorgabe Verschlussschraube M10x1 15 Nm Ablassbohrung der Wasserpumpe K00402-10...
  • Seite 100 15 KÜHLSYSTEM – Motor starten und warmlaufen lassen. – Motor abstellen und abkühlen lassen. Nacharbeit – Kühlflüssigkeitsstand kontrollieren. ( S. 93)

  • Seite 101: Motor Abstimmen 16

    MOTOR ABSTIMMEN 16 16.1 Fahrmodus ändern Info Der gewünschte Fahrmodus kann über die Taste MAP am Kombischalter geändert werden. Die zuletzt gewählte Einstellung ist nach erneutem Starten wieder aktiv. Der Fahrmodus kann auch während der Fahrt geändert werden. Bedingung Gasdrehgriff geschlossen. –...

  • Seite 102: Grundstellung Des Schalthebels Kontrollieren

    Info Wenn die TC‑Kontrollleuchte und beide Fahrmodusleuchten gleichzeitig leuchten, wurde eine Fehlfunktion in der Traktionskontrolle erkannt. Autorisierte KTM‑Fachwerkstatt kontaktieren. 16.3 Grundstellung des Schalthebels kontrollieren Info Der Schalthebel darf beim Fahren in Grundstellung nicht am Stiefel anliegen. Wenn der Schalthebel ständig am Stiefel anliegt, wird das Getriebe übermäßig belastet und es können Fehlfunktionen des Quickshifter (optional) auftreten.

  • Seite 103: Servicearbeiten Motor 17

    SERVICEARBEITEN MOTOR 17 17.1 Motorölstand kontrollieren Info Der Motorölstand muss bei betriebswarmem Motor kontrolliert werden. Bedingung Motor ist betriebswarm. Vorarbeit – Motorrad auf einer waagrechten Fläche senkrecht stellen. Hauptarbeit – Motorölstand kontrollieren. Info Nach dem Abstellen des Motors eine Minute warten und erst dann kontrollieren.
  • Seite 104 17 SERVICEARBEITEN MOTOR – Ölablassschraube mit Magnet gründlich reinigen. – Ölablassschraube mit Magnet und Dichtring montieren und festziehen. Vorgabe Ölablassschraube mit M12x1,5 20 Nm Magnet S02209-01 – Schrauben entfernen. Ölfilterdeckel mit O-Ring abneh- men. – Ölfilter aus dem Ölfiltergehäuse ziehen. Sicherungsring-Zange (51012011000) S03320-10 –...
  • Seite 105 SERVICEARBEITEN MOTOR 17 – Ölsieb mit O-Ringen positionieren. – Verschlussschraube mit O-Ring montieren und festziehen. Vorgabe Verschlussschraube M20x1,5 15 Nm Ölsieb S03324-10 – Ölsieb mit O-Ringen positionieren. – Verschlussschraube mit O-Ring montieren und festziehen. Vorgabe Verschlussschraube M20x1,5 15 Nm Ölsieb S03325-10 –...

  • Seite 106: Motoröl Nachfüllen

    Motoröl (SAE 10W/50) ( S. 122) Info Für die optimale Leistungsfähigkeit des Motoröls ist es H01066-10 nicht ratsam, unterschiedliche Motoröle zu mischen. KTM empfiehlt, gegebenenfalls einen Motorölwechsel durchzuführen. – Öleinfüllschraube mit O-Ring montieren und festziehen. Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und zum Tode führen.

  • Seite 107: Reinigung, Pflege 18

    REINIGUNG, PFLEGE 18 18.1 Motorrad reinigen Hinweis Materialschaden Bei falscher Verwendung eines Hochdruckreinigers werden Bauteile beschädigt oder zerstört. Das Wasser dringt durch den hohen Druck in elektrische Bauteile, Stecker, Bowdenzüge, Lager usw. ein. Zu hoher Druck verursacht Störungen und zerstört Bauteile. –...

  • Seite 108: Kontroll- Und Pflegearbeiten Für Den Winterbetrieb

    18 REINIGUNG, PFLEGE Info Durch die Wärme verdunstet das Wasser auch an den unzugänglichen Stellen des Motors und der Bremsan- lage. – Schutzkappen von den Lenkerarmaturen zurückschieben, damit das eingedrungene Wasser verdunsten kann. – Nach dem Abkühlen des Motorrades alle Gleit- und Lagerstel- len schmieren.
  • Seite 109 REINIGUNG, PFLEGE 18 – Motor, Schwinge und alle anderen blanken oder verzinkten Teile (Bremsscheiben ausgenommen) mit Korrosionsschutzmit- tel auf Wachsbasis behandeln. Info Es darf kein Korrosionsschutzmittel auf die Brems- scheiben gelangen, dadurch wird die Bremswirkung stark vermindert. – Kette reinigen. ( S.

  • Seite 110: Lagerung

    Batterie ohne direkte Son- neneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 49) – Motorrad mit Hebevorrichtung vorn aufheben. ( S. 50) –...

  • Seite 111: Inbetriebnahme Nach Der Lagerung

    LAGERUNG 19 Info Luftundurchlässige Materialien sollten keinesfalls ver- wendet werden, da Feuchtigkeit nicht entweichen kann und dadurch Korrosion entsteht. Es ist sehr schlecht, den Motor des stillgelegten Motorrades kurzzeitig laufen zu lassen. Da der Motor dabei nicht genügend warm wird, kondensiert der beim Verbrennungsvorgang entstehende Wasserdampf und bringt Ventile und Auspuffanlage zum Rosten.

  • Seite 112: Fehlersuche

    Sicherungen der einzelnen elektrischen Verbraucher wechseln. ( S. 86) – Schnellverschlusskupplung Schnellverschlusskupplung zusammen- nicht zusammengesteckt stecken. – Fehlfunktion in der elektroni- Fehlerspeicher mit KTM‑Diagnosetool schen Kraftstoffeinspritzung auslesen. – Beim Startvorgang Gasdrehgriff Beim Starten KEIN Gas geben. betätigt – Arbeitsschritte zum Startvorgang durchführen. ( S.
  • Seite 113 FEHLERSUCHE 20 Fehler Mögliche Ursache Maßnahme – Fehlfunktion‑Kontrollleuchte Fehlfunktion in der elektroni- Fehlerspeicher mit KTM‑Diagnosetool leuchtet schen Kraftstoffeinspritzung auslesen. – Motor geht während der Fahrt Kraftstoffmangel Kraftstoff tanken. ( S. 39) – Sicherung 1, 2 oder 3 durchge- Sicherungen der einzelnen elektrischen schmolzen Verbraucher wechseln.

  • Seite 114: Technische Daten

    21 TECHNISCHE DATEN 21.1 Motor Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum 692,7 cm³ 80 mm Bohrung 105 mm Verdichtungsverhältnis 12,7:1 Leerlaufdrehzahl Temperatur Kühlflüssigkeit: ≥ 70 °C 1.600 ± 50 1/min Steuerung OHC, Einlass mit Schlepphebeln, Auslass mit Kipphe- beln gesteuert, Antrieb über Kette Ventildurchmesser Einlass 42 mm Ventildurchmesser Auslass...

  • Seite 115: Anzugsdrehmomente Motor

    TECHNISCHE DATEN 21 21.2 Anzugsdrehmomente Motor Schraube Membranbefestigung 2 Nm Loctite ® 243™ Öldüse zur Pleuellagerschmierung 0,8 Nm Schlauchschelle Ansaugflansch 2,5 Nm Restliche Schrauben Motor 6 Nm Schraube Abdeckblech für Ölrück- 6 Nm führung Schraube Axialsicherung der 6 Nm Loctite ®...
  • Seite 116 21 TECHNISCHE DATEN Schraube Stator 10 Nm Loctite ® 243™ Schraube Thermostatgehäuse 10 Nm Schraube Ventildeckel 10 Nm Schraube Wasserpumpendeckel 10 Nm Schraube Wasserpumpenrad 10 Nm Loctite 243™ ® Schraube Zündspule 10 Nm Schraube Zylinder 10 Nm Loctite ® 243™ Schraube Zylinderkopf 10 Nm Loctite...

  • Seite 117: Füllmengen

    TECHNISCHE DATEN 21 Ölablassschraube mit Magnet M12x1,5 20 Nm Verschlussschraube M12x1,5 20 Nm Öldruck-Regelventil Verschlussschraube Ölkanal M14x1,5 15 Nm Loctite ® 243™ Einschraubstutzen Motorgehäuse M16x1,5 25 Nm Loctite ® 243™ Mutter Rotor M18x1,5 100 Nm Mutter Kettenritzel M20x1,5 100 Nm Loctite ®...

  • Seite 118: Fahrwerk

    21 TECHNISCHE DATEN 21.4 Fahrwerk Rahmen Gitterrohrrahmen aus Chrom-Molybdän-Stahlrohren, pulverbeschichtet Gabel WP Suspension APEX 5348 WP Suspension XPLOR 5746 Federbein Federweg vorn 215 mm hinten 240 mm Bremsanlage vorn Scheibenbremse mit radial verschraubtem 4-Kolben- Bremssattel, Bremsscheibe schwimmend gelagert hinten Scheibenbremse mit 1-Kolben-Bremssattel, schwim- mend gelagert Bremsscheiben - Durchmesser vorn...

  • Seite 119: Reifen

    120/70 ZR 17 M/C (58W) TL 160/60 ZR 17 M/C (69W) TL Bridgestone Battlax Hypersport S21 F Bridgestone Battlax Hypersport S21 R Die angegebenen Reifen stellen eine der möglichen Serienbereifungen dar. Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com 21.7 Gabel Gabelartikelnummer 14.18.8S.12 Gabel WP Suspension APEX 5348 Druckstufendämpfung...

  • Seite 120: Federbein

    21 TECHNISCHE DATEN 21.8 Federbein Federbein‑Artikelnummer 15.18.7S.12 WP Suspension XPLOR 5746 Federbein Druckstufendämpfung Highspeed Komfort 2 Umdrehungen Standard 1,5 Umdrehungen Sport 1 Umdrehung volle Nutzlast 1 Umdrehung Druckstufendämpfung Lowspeed Komfort 20 Klicks Standard 15 Klicks Sport 10 Klicks volle Nutzlast 10 Klicks Zugstufendämpfung Komfort...
  • Seite 121 TECHNISCHE DATEN 21 Schraube Elektrikhalter unter 12- 10 Nm V-Batterie Schraube Fußbremshebel-Auftritt 6 Nm Loctite ® 243™ Schraube Gasdrehgriff 3,5 Nm Schraube Kabel an Startermotor 3 Nm Schraube Kombischalter links 3,5 Nm Schraube Kraftstoffpumpe 4 Nm Schraube Kraftstoffstandsensor 3 Nm Schraube Kühlerlüfterhaube 3,2 Nm Schraube Kühlerschutzgitter...
  • Seite 122 21 TECHNISCHE DATEN Schraube Kühleraufnahme unten 8 Nm Schraube Kühlerentlüftung 8 Nm Schraube Kupplungsarmatur 5 Nm Schraube Luftfilterkasten an Rah- 6 Nm Schraube Luftfilterkasten‑Oberteil 2 Nm Schraube Magnethalter am Seiten- 6 Nm Loctite ® 243™ ständer Schraube Raddrehzahlsensor 6 Nm Schraube Sitzbankauflage M6x12 5 Nm...
  • Seite 123 TECHNISCHE DATEN 21 Schraube Kraftstofftanklager 15 Nm Schraube Lenkerende 15 Nm Schraube Lenkerklemmbrücke 20 Nm Schraube Seitenständerkonsole 25 Nm Loctite ® 243™ Schraube Verbindungshebel an 30 Nm Loctite 243™ ® Rahmen Motortragschraube 45 Nm Loctite ® 243™ Restliche Muttern Fahrwerk 45 Nm Restliche Schrauben Fahrwerk 45 Nm...

  • Seite 124: Betriebsstoffe

    22 BETRIEBSSTOFFE Bremsflüssigkeit DOT 4 / DOT 5.1 Norm / Klassifizierung – Vorgabe – Nur Bremsflüssigkeit verwenden, die der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzt. Empfohlener Lieferant Castrol – REACT PERFORMANCE DOT 4 MOTOREX ®...
  • Seite 125 BETRIEBSSTOFFE 22 Stoßdämpferöl (SAE 2,5) (50180751S1) Norm / Klassifizierung – SAE ( S. 125) (SAE 2,5) Vorgabe – Verwenden Sie nur Öle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzen. Superkraftstoff bleifrei (ROZ 95) Norm / Klassifizierung –...

  • Seite 126: Hilfsstoffe

    23 HILFSSTOFFE Kettenreinigungsmittel Empfohlener Lieferant MOTOREX ® – Chain Clean Kettenspray Street Vorgabe Empfohlener Lieferant MOTOREX ® – Chainlube Road Strong Konservierungsmittel für Lacke, Metall und Gummi Empfohlener Lieferant MOTOREX ® – Moto Protect Kraftstoffzusatz Empfohlener Lieferant MOTOREX ® – Fuel Stabilizer Langzeitfett Empfohlener Lieferant...

  • Seite 127: Normen 24

    NORMEN 24 Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Viskosität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aus- sage zur Qualität. JASO T903 MA2 Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für Motorräder - die Norm JASO T903 MA2 .

  • Seite 128: Fachwortverzeichnis

    25 FACHWORTVERZEICHNIS Antiblockiersystem Sicherheitssystem, das das Blockieren der Räder bei Geradeausfahrt ohne Einwirkung von Seitenkräften verhindert Motorrad‑Traktionskontrolle (Motor- Zusatzfunktion der Motorsteuerung, die bei durchdre- cycle Traction Control) hendem Hinterrad das Motordrehmoment verringert On‑Board‑Diagnose Fahrzeugsystem, das vorgegebene Parameter der Fahr- zeugelektronik überwacht Quickshifter+ Funktion der Motorelektronik für Hoch- und Zurück- schalten ohne Kupplungsbetätigung...

  • Seite 129: Abkürzungsverzeichnis 26

    ABKÜRZUNGSVERZEICHNIS 26 Art.‑Nr. Artikelnummer bzw. beziehungsweise zirka etc. et cetera evtl. eventuell ggf. gegebenenfalls Nummer u. a. unter anderem u. Ä. und Ähnliches usw. und so weiter vgl. vergleiche z. B. zum Beispiel...

  • Seite 130: Symbolverzeichnis

    ABS‑Warnleuchte leuchtet/blinkt gelb – Wenn die ABS-Warnleuchte leuchtet, ist das ABS nicht aktiv. Die ABS‑Warnleuchte leuchtet auch, wenn eine Fehlfunktion erkannt wird. Auto- risierte KTM‑Fachwerkstatt kontaktieren. Wenn die ABS-Warnleuchte langsam blinkt ist der ABS-Modus Supermoto aktiv. Kraftstoffstand-Warnleuchte leuchtet orange – Kraftstoffstand hat die Reservemarke erreicht.
