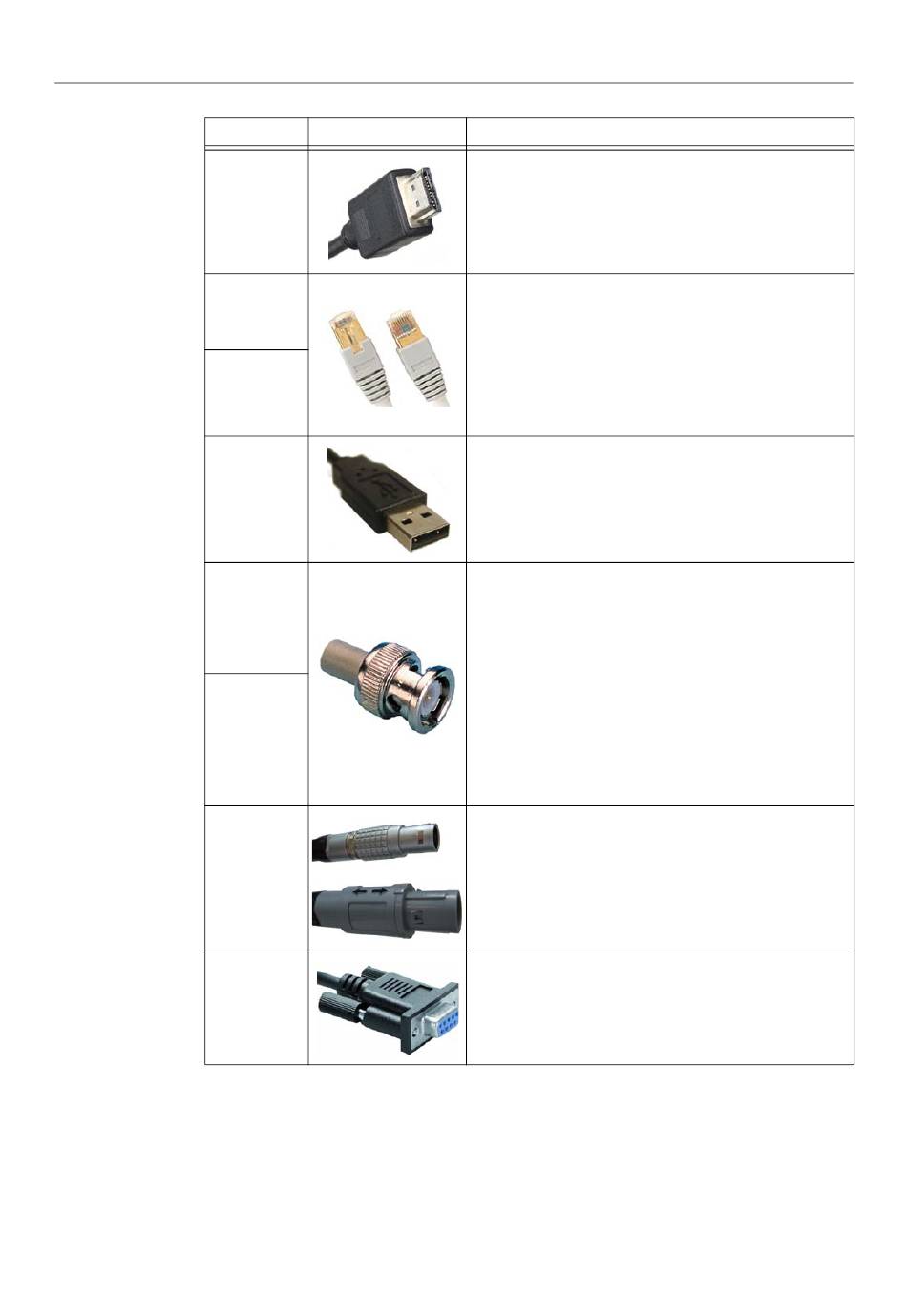

Anschlussbeispiel - Brainlab CURVE DUAL DISPLAY Systembenutzerhandbuch

Konsolen und Systemlüftung
Anschluss für
Geräte von
Anschluss
Fremdherstellern
E i n g ä n g e
für Display
1 und 2
K r a n k e n -
haus-
Netzwerk
Intraopera-
tive Daten
USB
S D I - E i n -
gang
Composite-
Eingang
Kamera
Seriell
50
Beispiel Handhabung
Direktes Einspielen von HDMI-Video-Signalen ohne
HDPC-Verschlüsselung zur Anzeige externer Quellen
auf dem Touchscreen (keine Software-Interaktion).
HINWEIS: Verwenden Sie ein qualitativ hochwertiges
HDMI-Kabel für den Anschluss an eine HDMI-Quelle
(max. 5 m).
Galvanisch isolierter Ethernet-Anschluss für den An-
schluss an Krankenhausnetzwerke oder intraoperative
Datenquellen (mind. Cat 5e RJ45-Netzwerkkabel für
Netzwerk mit max. 1 GB).
Am unteren Ende befindet sich ein Schnappriegel, der
beim Anschließen einrastet. Zum Entfernen des Ste-
ckers halten Sie den Schnappriegel gedrückt und zie-
hen Sie gleichzeitig am Stecker.
USB-Anschlüsse für den Anschluss passiver USB 2.0-
Geräte (z. B. Brainlab-USB-Sticks) zur Übertragung von
Patientendaten.
Verbinden Sie den digitalen Eingang einer SD- oder HD
SDI-Quelle oder einer Composite (CVBS)-Quelle über
ein 5 m-Koaxialkabel mit einem BNC-Stecker, um in der
Brainlab-Software mit dem Video zu interagieren.
Stecken Sie den Stecker in die Buchse, so dass die
zwei kleinen Knöpfe an der Buchse in die spiralförmigen
Schlitze des Steckers einrasten. Drehen Sie die Ba-
jonettfassung im Uhrzeigersinn, um den Stecker zu fi-
xieren.
Zur Entfernung des Kabels drehen Sie die Bajonettfas-
sung am Stecker entgegen des Uhrzeigersinns, und
ziehen Sie den Stecker anschließend heraus.
Schließen Sie den Kamera-Cart mit dem LEMO-Ste-
cker des Brainlab-Kamerakabels an.
Stecken Sie das Kamerakabel ein, bis es einrastet. Zie-
hen Sie leicht am Stecker, um sicher zu stellen, dass er
fixiert ist. Um den Stecker zu entriegeln, ziehen Sie am
Bajonett, und ziehen Sie den Stecker anschließend he-
raus.
Serieller Kommunikationsanschluss (D-SUB-Buchse,
9-polig).
Ziehen Sie die Schrauben fest, um den Kabelstecker zu
fixieren.
System-Benutzerhandbuch Aufl. 1.0 Curve Dual Display, Curve Single Display Ver. 1.0
