Cart-Arme Und Monitore; Übersicht - Brainlab CURVE DUAL DISPLAY Systembenutzerhandbuch

Cart-Arme und Monitore

3.3 Cart-Arme und Monitore
3.3.1 Übersicht
Allgemeine Der Monitor-Cart ist mit einem oder zwei Touchscreen-Monitoren ausgestattet.
Informationen
Die Ansichtsoptionen hängen von der Software-Anwendung und den Benutzereinstellungen ab.
Weitere Informationen erhalten Sie im entsprechenden Software-Benutzerhandbuch.
Das Curve Dual Display-System verfügt über zwei Touchscreens, auf denen die Brainlab-Softwa-
re, inklusive externen Datenquellen, in zahlreichen Kombinationen angezeigt werden kann.
Nicht für die
diagnostische
Verwendung
Monitor-
komponenten
Nr.
a
s
d
38
Der Curve-Touchscreen erfüllt nicht die Anforderungen der DIN EN 6868 und ist für
diagnostische Anwendungen nicht zugelassen. Videobilder sind nicht geeignet für die
diagnostische Verwendung.
a
Komponente
Software-Knopf
HINWEIS: Die Funktion dieses Knopfes hängt von der Softwareanwendung ab. Weitere
Informationen erhalten Sie im Software-Benutzerhandbuch.
Lautsprecher für Systemtöne (nicht sichtbar auf dem Bild)
Nur für Curve Dual Display: Motorisierte Kameramotorsteuerung (siehe Seite 80)
HINWEIS: Diese Steuerungselemente sind auch am Curve Single Display vorhanden,
haben jedoch keine Funktion.
System-Benutzerhandbuch Aufl. 1.0 Curve Dual Display, Curve Single Display Ver. 1.0

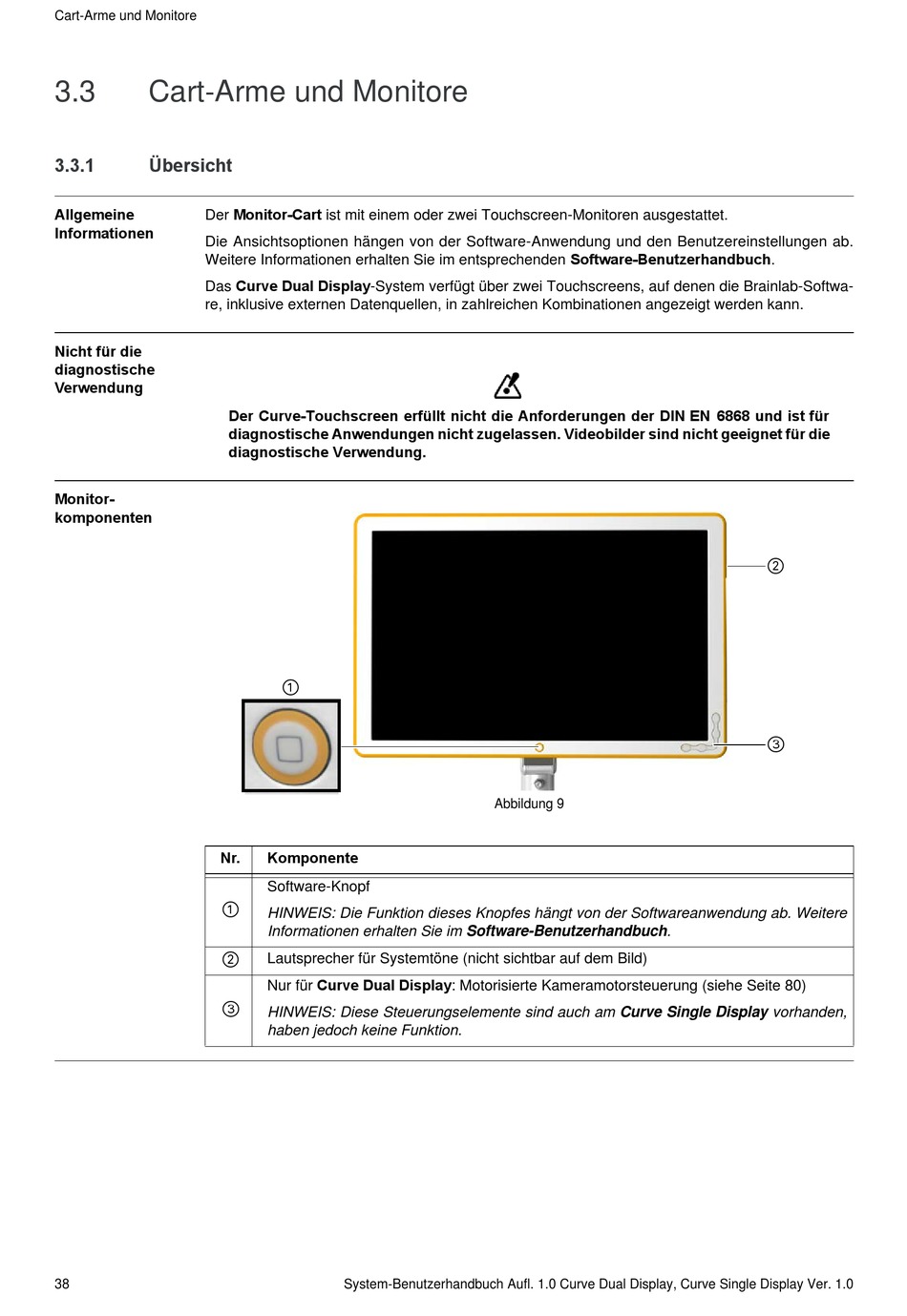

Abbildung 9
s
d
