18
2 Installation und Montage

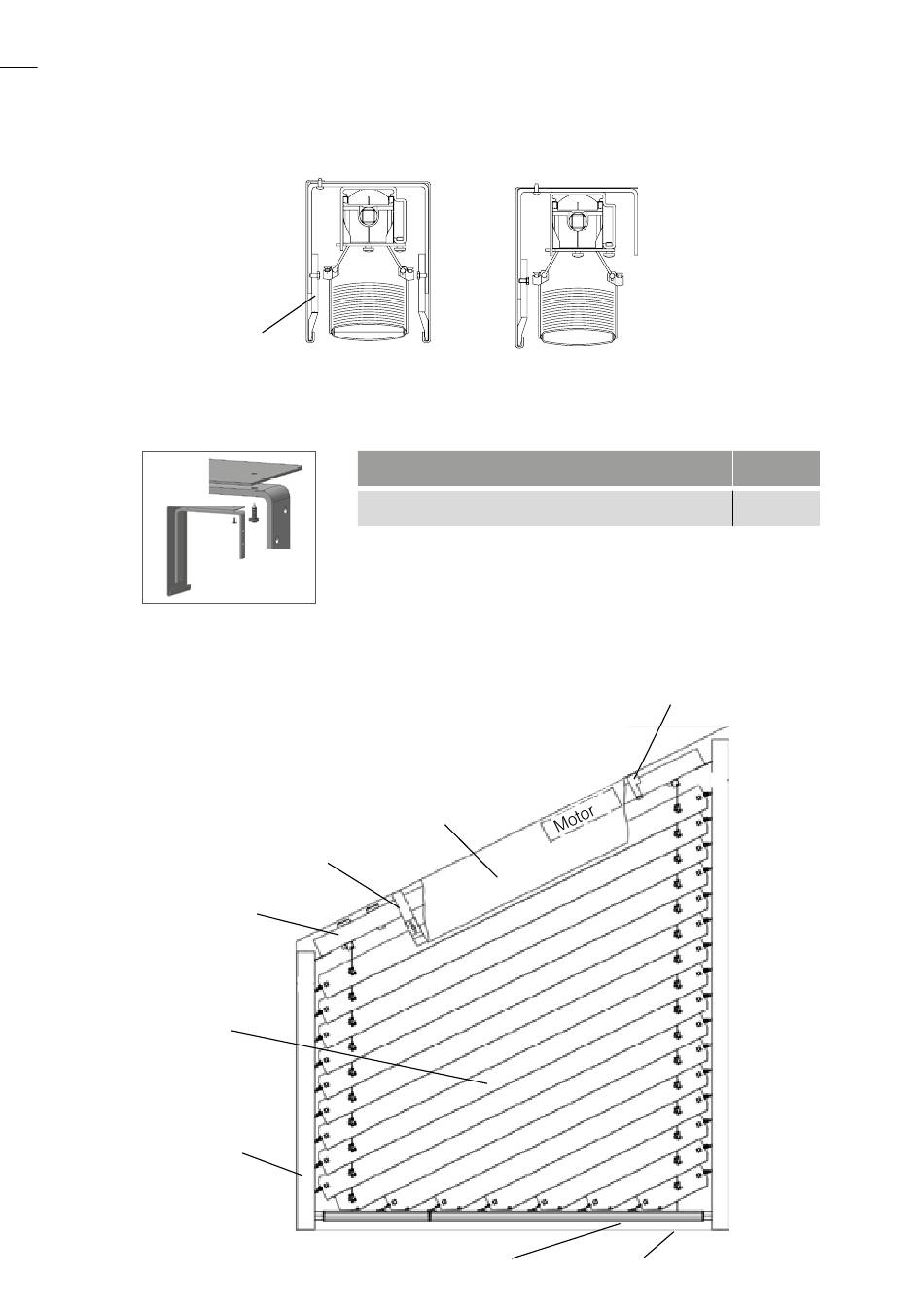

Blende montieren und mittels Schiebestück fixieren
Schiebestück
Die Montage der Blende erfolgt mittels Schiebestücke, welche die Blende mit
den Versteifungsbügel verspannen. Zusätzlich muss die Blende mittels Be­
festigungsschrauben mit den Versteifungsbügel verschraubt werden.
2.4 AsyFlex mit Führungsschienen freitragend
Versteifungsbügel
Oberschiene
Behang
Führungs­
schiene
Linsen­Blechschraube C­H 4,2 x 13 DIN7981 A2
Blende
1­teilige U­Kanal­Blende
bzw. 1­teilige Rundbogen­Blende
Teleskop­Unterschiene
Blende an Versteifungsbügel
Bestellmaß/Laibungsmaß
Artikel­Nr.
41131840
Jalousieträger
