2 Installation und Montage
2.3.3

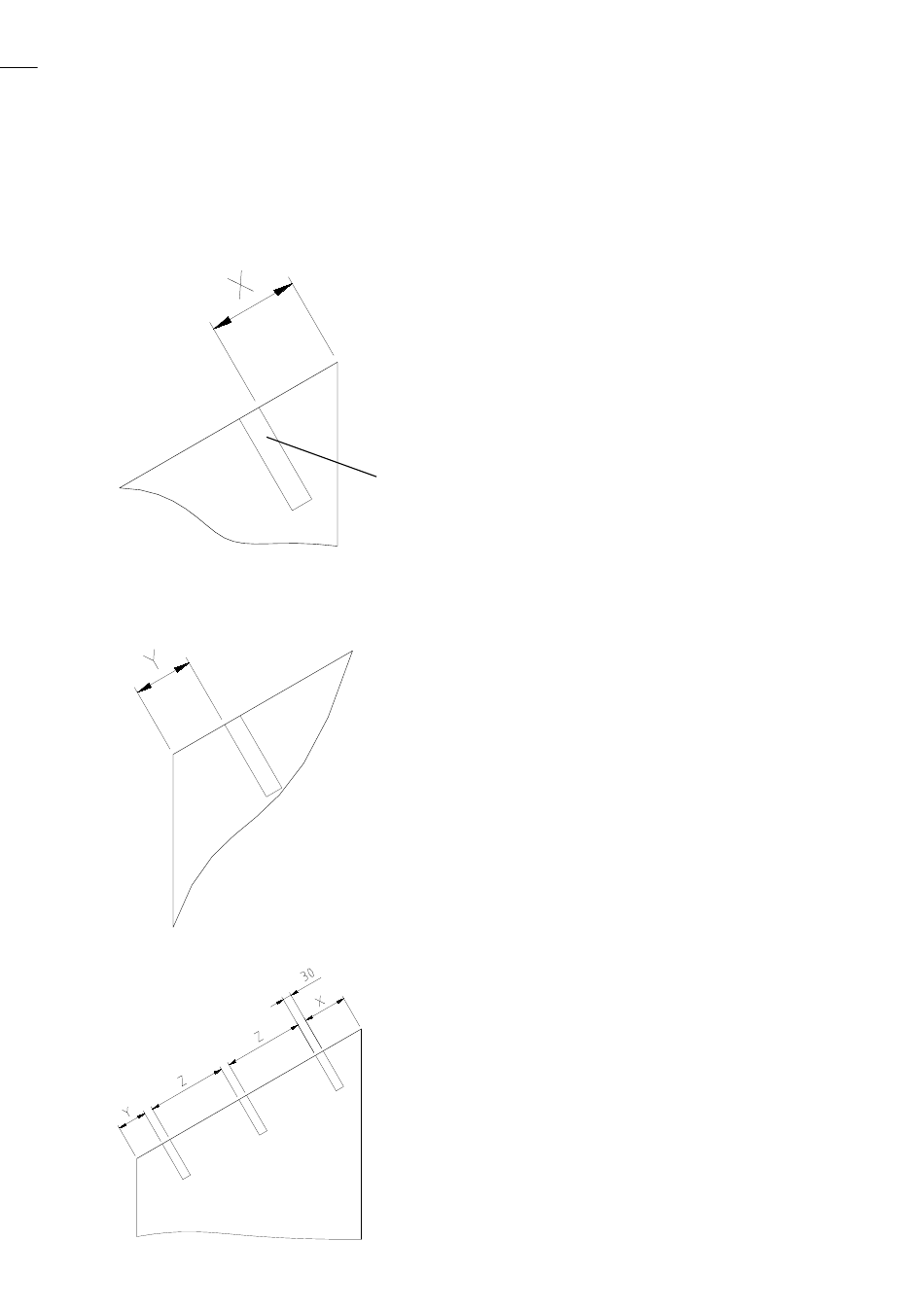

Anzeichnen der Trägerpositionen

Montage

X­Maß aus "Positionszeichnung für Ver­
steifungsbügel" entnehmen und von oberem Eck
der Laibung, bzw. der Anlagenaußenmaße bis
Außenkante Versteifungsbügel anzeichnen.
Versteifungsbügel
Y­Maß aus "Positionszeichnung für
Versteifungsbügel" entnehmen und von unterem
Eck der Laibung, bzw. der Anlagenaußenmaße bis
Außenkante Versteifungsbügel anzeichnen.
Z­Maß aus "Positionszeichnung für Versteifungs­
bügel" entnehmen und zwischen den Versteifungs­
bügel anzeichnen.
