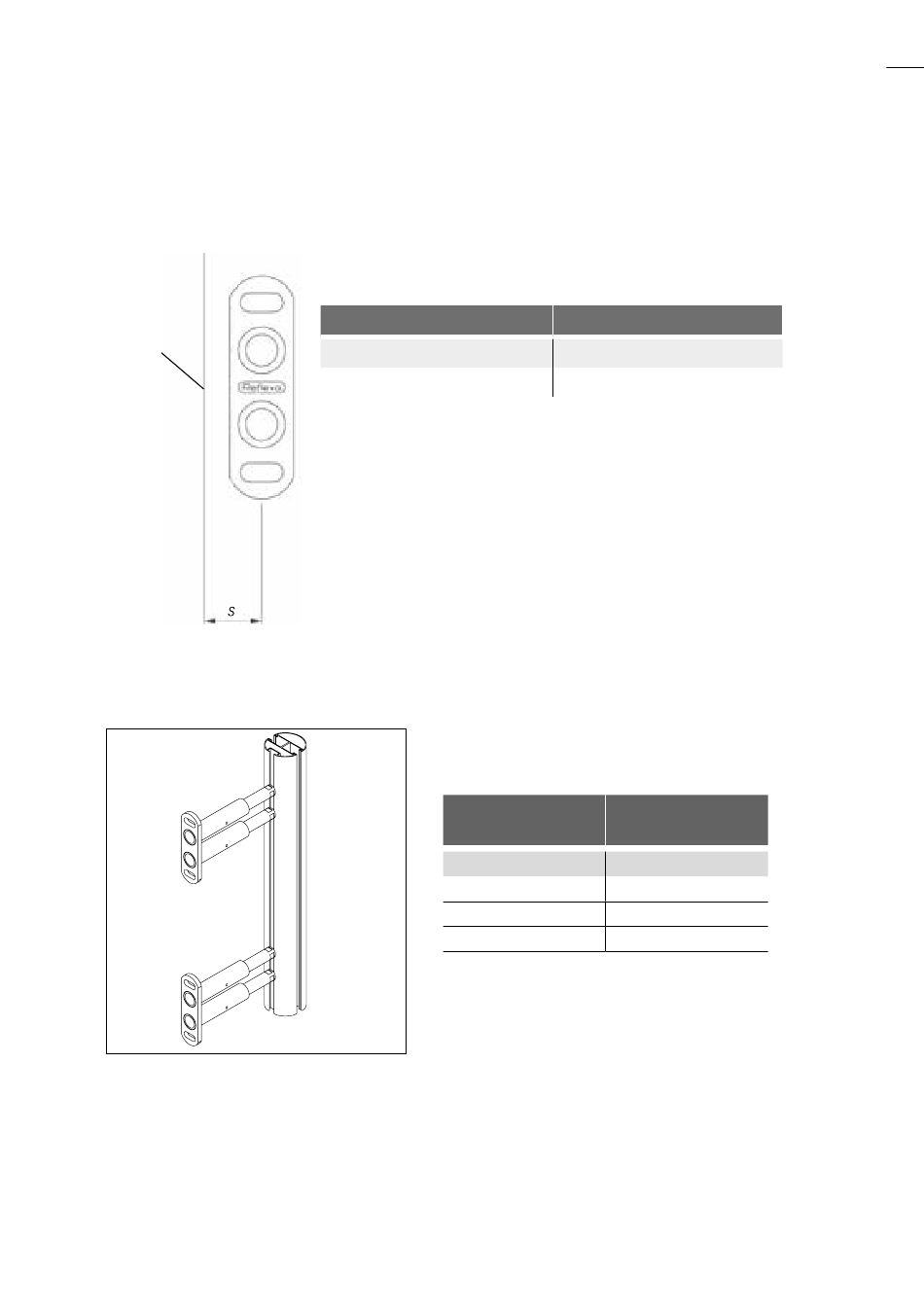

Montage der Rundabstandshalter
Abstand "S" aus Tabelle entnehmen und die Abstandshalter entsprechend
montieren.
Bestellmaß
Einteilung der Abstandshalter
6. Stecken Sie die dazugehörigen Führungsschienen auf den Montagebolzen auf
und ziehen die Schrauben des Bolzens fest.
7. Nun heben Sie die Anlage in Position und verbinden die Führungsschienen
mit den bereits montierten Abstandshalter.
AsyFlex mit Führungsschienen freitragend
Führungsschienen (FS)­Typ
Typ R
Typ VD
Abstandshalter Typ
A, B, C mit FS
Höhe in mm
bis 2000
bis 3000
bis 3900
S in mm
27 mm
27 mm
pro Führungs­
schiene
Menge pro Stk.
2
3
4
