AsyFlex 80NF und AsyFlex G 80NF (zu Abbildung Seite 12)
Breite „B":
Höhe „A+C":
10
6.3
T-Nut-Führungsschienen Typ T / VT

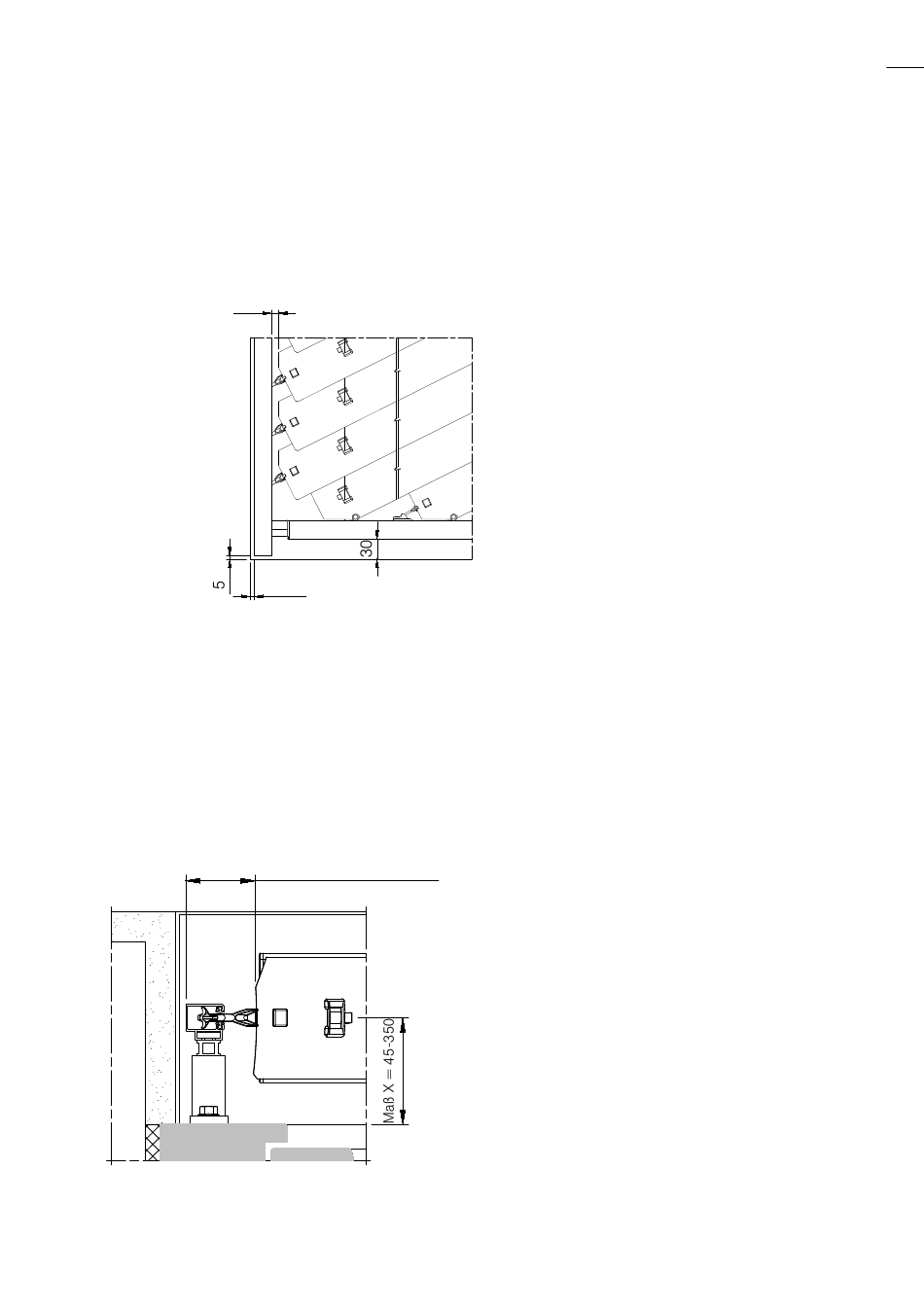

Beachten Sie den Überstand beim Einsatz einer Führungsschiene
mit T­Nut und Abstandshaltern:
Überstand bei F3 und F4 Abstandshalter = 5 mm
je nach Neigungswinkel
1
6,3 mm bis Anfang Führungsschiene
30 mm bis Unterkante Teleskop­Unterschiene
5 mm bis Unterkante Führungsschiene
Variabel
2
AsyFlex mit Führungsschienen
AsyFlex 80
