Reflexa AsyFlex Montage- Und Bedienungsanleitung Seite 16

16
2 Installation und Montage

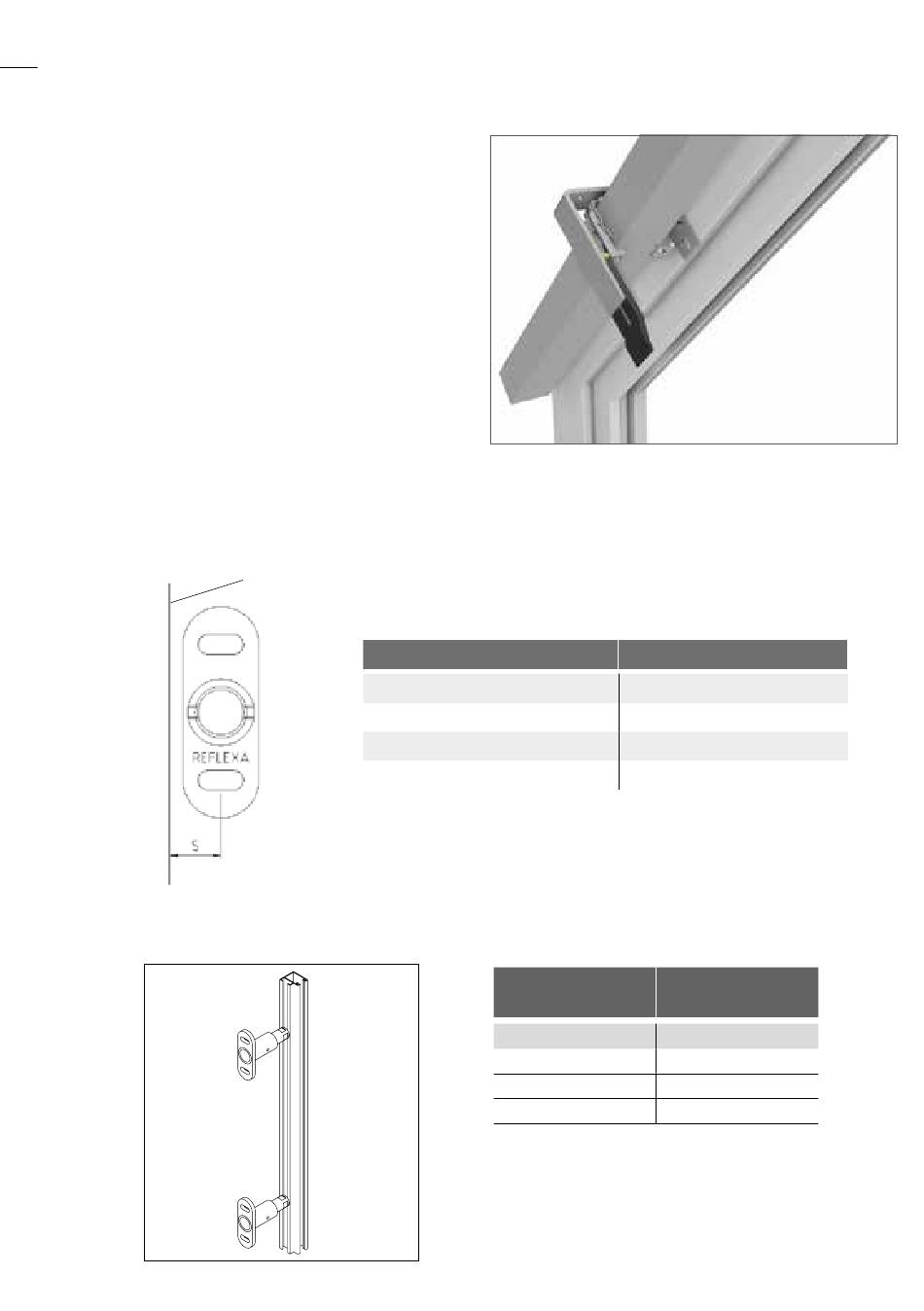

AsyFlex in Träger einhängen
Einbau:
Behang ca. 30 cm abfahren
(mit Prüfkabel)
» Oberschiene von unten in den
AsyFlex Träger einschieben (Träger
rastet ein)
» Oberschiene ausrichten
» Schrauben an der Unterseite des
Trägers anziehen
Montage der Rundabstandshalter
» Abstand "S" aus Tabelle entnehmen und die Abstandshalter
entsprechend montieren.
Einteilung der Abstandshalter
Bestellmaß
Führungsschienen (FS)­Typ
Typ T
Typ R
Typ VT
Typ VD
Abstandshalter
Typ A, B, C mit FS
Höhe in mm
bis 2000
bis 3000
bis 3900
S in mm
21 mm
27 mm
21 mm
27 mm
pro Führungs­
schiene
Menge pro Stk.
2
3
4
