• Versteifungsbügel
• Akkuschrauber o. ä.
• Spiralbohrer
• entsprechend dem Untergrund geeignetes Befestigungs-
material
Blendenstärke berücksichtigen!

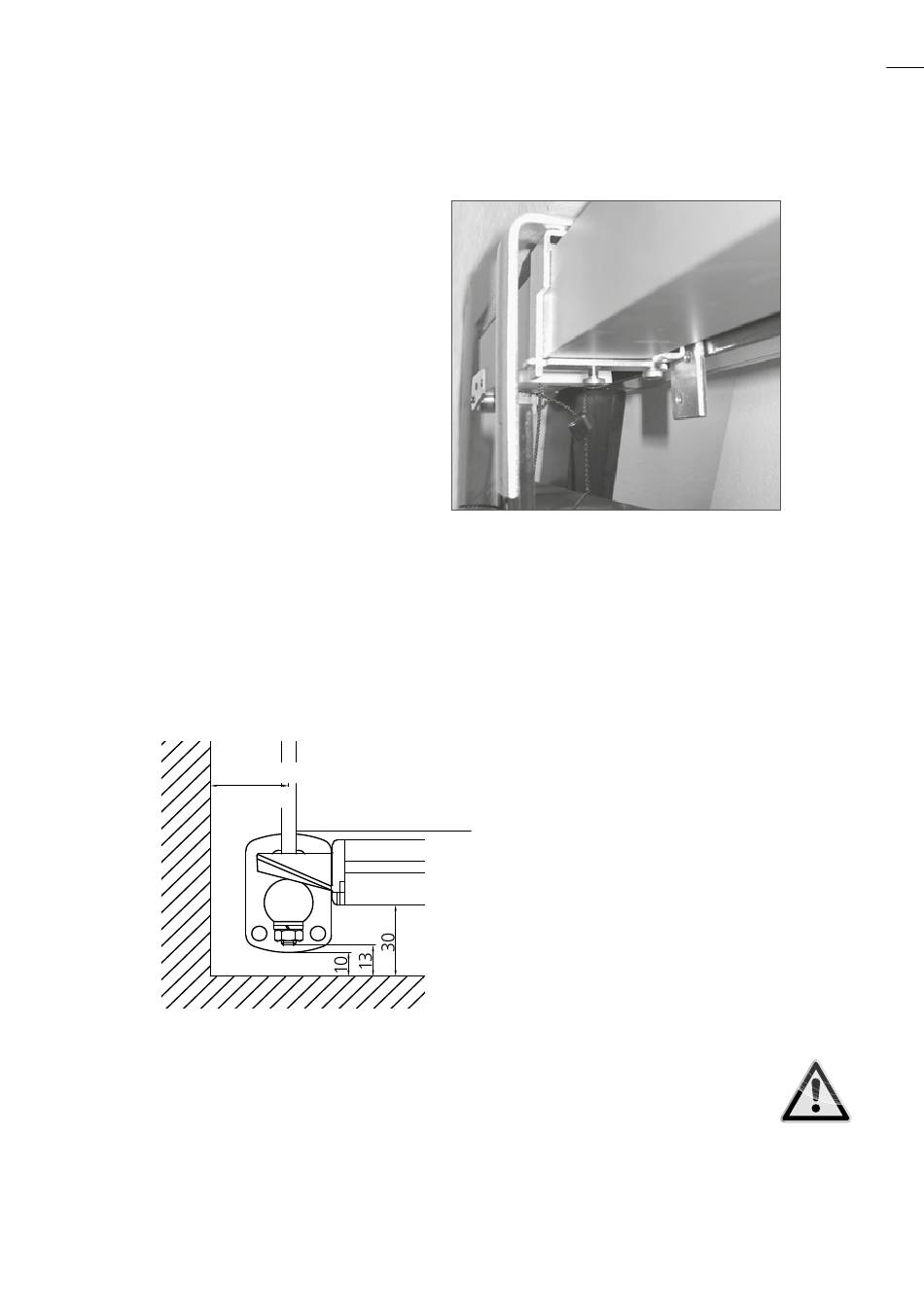

AsyFlex in Träger einhängen
Einbau:
3.4 Träger in Versteifungsbügel montieren
Behang ca. 30 cm abfahren
(mit Prüfkabel)
» Oberschiene in die vorhandenen
Träger einschieben
» Riegel am Träger einhaken
» Oberschiene positionieren und mit
der Druckschraube festklemmen
Seil:
Position gemäß Schablone
Stab:
Maß laut Zeichnung
Schablone
Benötigte Teile:
• Spezialträger AsyFlex
• Schraube M5 x 8
• Scheibe Ø 5,5
3.7 Stabführung / Seilführung
• Schraubenschlüssel SW 8
Spannwinkelmontage
Montagehinweis: Seil/Spannstabhalter
3.7.0 Montagehinweis: Seil- / Spannstabhalter
Montage mit Spannwinkel zum Fenster
Montage mit Spannwinkel zum Fenster
Montage mit Bockspannbügel
Achtung!
Vorher Führungsstäbe inklusive Kontermutter montieren
(siehe Abspannung Stabführung).
min. 32 (Stab)
40
min. 50 (Seil)
Höhe siehe Montagezeichnung
Spannhülse
• Spannwinkel
• entsprechend dem Untergrund geeignetes Befestigungs-
material
• Akkuschrauber o. ä.
ACHTUNG:
Lotrechte Ausrichtung und Achsmaß zwischen
den Spannwinkeln beachten bzw. gem. Zeichnung
kontrollieren.
3.6 AsyFlex in Träger einhängen
Einbau:
• Behang ca. 30 cm ablassen (mit Prüfkabel bzw. Kurbel)
• Oberschiene in die vorhandenen Träger einschieben
• Riegel am Jalousieträger einhaken
• Oberschiene positionieren und mit der Druckschraube
festklemmen
• Seil: Position gem. Schablone
• Stab: Maß lt. Zeichnung Schablone
• Die Führung, wie unter Punkt 3
beschrieben, montieren.
• Vor der Montage eine Spannhü
auf den Spannstab / Spannseil a
schieben.
• Die Führung, wie unter Punkt 3
beschrieben, montieren.
Schrägjalousie AsyFlex
19
