2 Installation und Montage

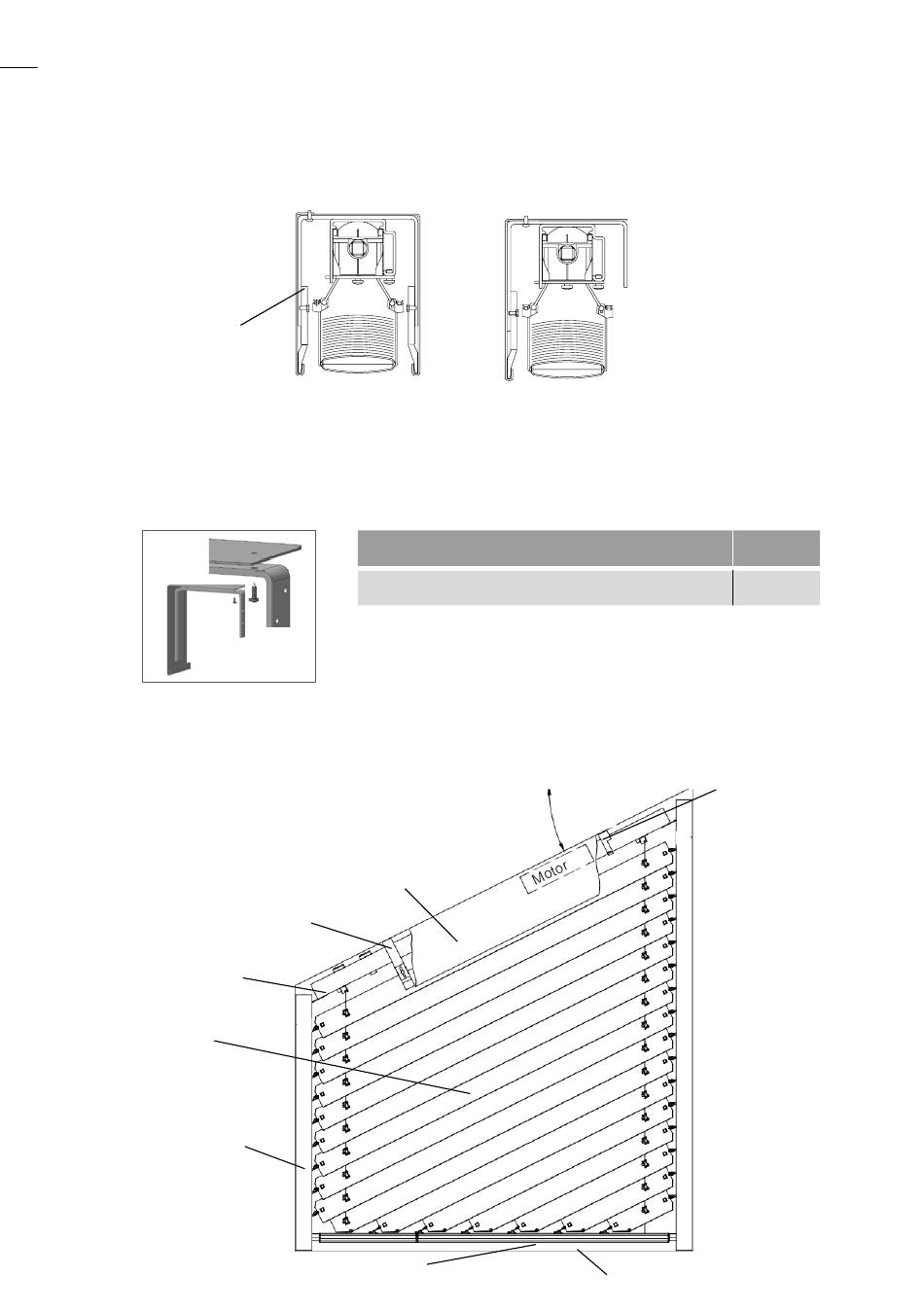

Blende montieren und mittels Schiebestück fixieren
Schiebestück
Die Montage der Blende erfolgt mittels Schiebestücke, welche die Blende mit
den Versteifungsbügel verspannen. Zusätzlich muss die Blende mittels
Befestigungsschrauben mit den Versteifungsbügel verschraubt werden.
Abb. 20: Blende Versteifungsbügel
2.4 AsyFlex mit Führungsschienen freitragend
Versteifungsbügel
Oberschiene
Behang
Führungs-
schiene
Abb. 19: AsyFlex Blende montieren
Linsen-Blechschraube C-H 4,2 x 13 DIN7981 A2
Blende
1-teilige U-Kanal-Blende
bzw. 1-teilige Rundbogen-Blende
Teleskop-Unterschiene
Blende an Versteifungsbügel
Bestellmaß/Laibungsmaß
Artikel-Nr.
41131840
Jalousieträger
Abb. 21: AsyFlex mit
Führungsschienen
freitragend
