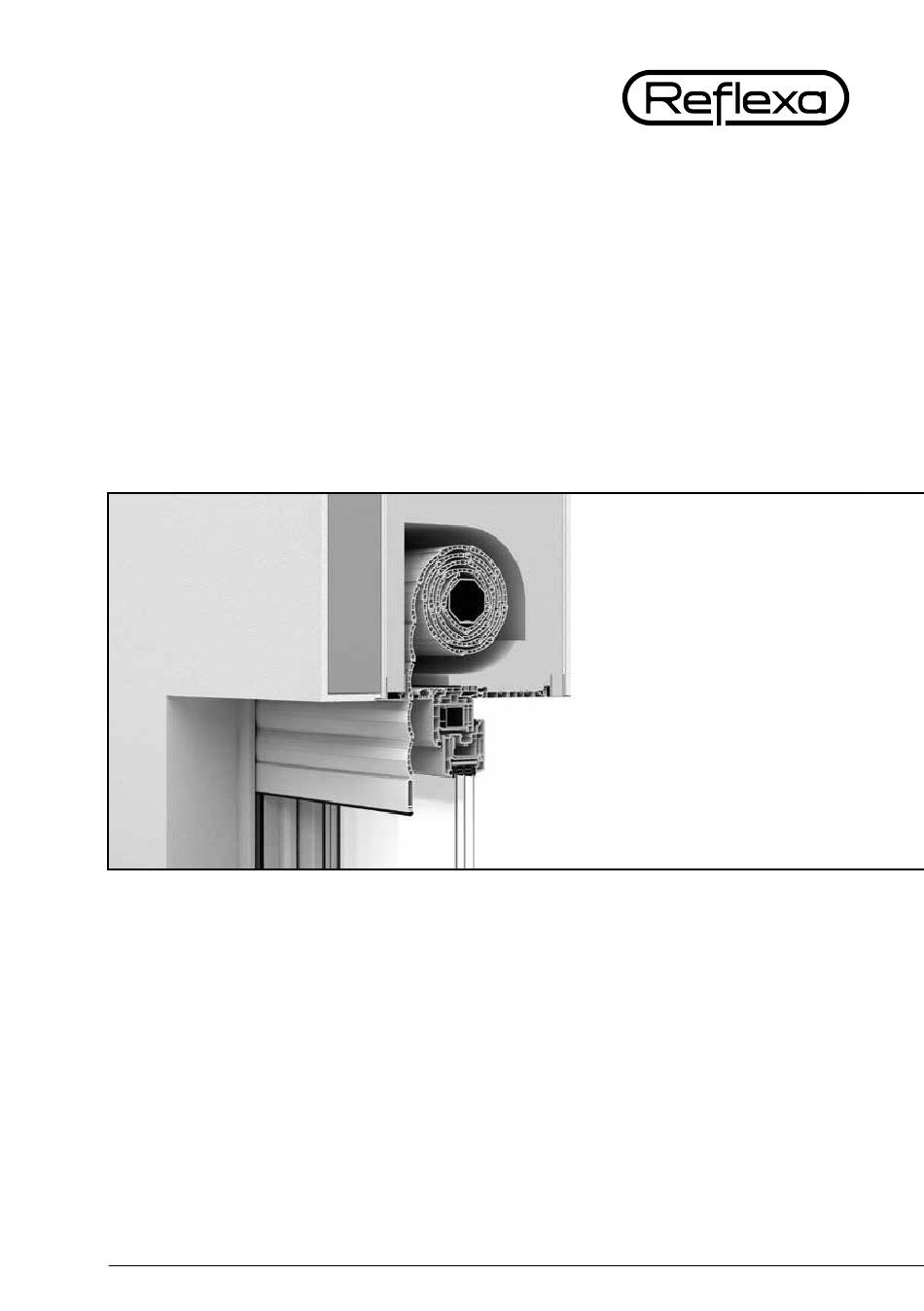

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Neubau-Aufsatzrollladen Combo IR / AR Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Combo Neubau-Aufsatzrollladen Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Um- bauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schrift licher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Combo Neubau-Aufsatzrollladen Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
- Seite 8 2 Installation und Montage Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen.
-
Seite 9: Installation Und Montage
Combo Neubau-Aufsatzrollladen Installation und Montage Lieferumfang Abbildung: Combo IR Je nach Ausführung ist folgendes enthalten: » Neubau-Aufsatzrollladenelement mit Führungsschienen (mit / ohne integriertem Insektenschutz Rollo) » Befestigungsmaterialien » Zubehörteile » Klemmnippel » Clipprofil » alternativ Stahlclipleiste » alternativ Statikkonsole » Montage- und Bedienungsanleitung... -
Seite 10: Montagehilfsmittel
2 Installation und Montage Montagehilfsmittel Benötigtes Werkzeug: » Akkuschrauber / Akkubohrer » Maßband » Wasserwaage » Schraubendreher 4,0 » Kreuzschlitzschraubendreher PH2, PH3 Vor Beginn der Montage ist zu prüfen, ob das gelieferte Zubehör in Art und Anzahl mit der Bestellung übereinstimmt und ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenen Befestigungs untergrund übereinstimmen. - Seite 11 Combo Neubau-Aufsatzrollladen Schritt 2: Blendrahmen mittels Verbindungsprofil mit dem Kasten verbinden (Abb. 3–5). Bei Bedarf das Verbindungsprofil mit dem Blendrahmen verschrauben. Abb. 3 Abb. 4 Abb. 5 Alternativ: Montage Stahlclipleiste Raststücke im Abstand von ca. 20 cm zueinander in die vorhandenen Löcher in der Stahlclipleiste einsetzen.
- Seite 12 2 Installation und Montage Den Blendrahmen mittels der Stahlclipleiste mit dem Kasten verbinden. Abb. 9 Abb. 10 Abb. 11 Die Befestigungsstiele seitlich an den Kasten clipsen (Abb. 12–13), Aufsatzkas- ten und Blendrahmen mit den Befestigungsstielen verbinden. Abb. 12 Abb. 13 Die Klemmnippel auf dem Blendrahmen positionieren (Abb.
- Seite 13 Combo Neubau-Aufsatzrollladen Die Führungsschienen entsprechend der Breite des Rollladenkastens auf dem Blendrahmen positionieren: Außenkante Führungsschienen = Außenkante Kasten (Abb. 16–17) Eventuelle Einrückmaße sind hierbei entsprechend zu berücksichtigen: X = 30 mm (Außenkante Rollladenführungsschiene bis Achse Klemmnippelschraube) Die Rollladenführungsschiene ist so aufzuclipsen, dass diese später ca.
- Seite 14 2 Installation und Montage Der Rollladenkasten ist mittels der vormontierten Sturzbefestigungen dauerhaft mit dem Baukörper zu verbinden. Je nach Montagevariante können weitere Befestigungspunkte erforderlich sein. Der Rollladenkasten ist bei der Montage lot- und waagerecht auszurichten. Bei der Verwendung von Aufschraubwicklern oder Kurbelgetrieben ist unbedingt darauf zu achten, dass die Bedienelemente während der gesamten Bauphase gegen Verschmutzung geschützt sind (Gurtwickler und Kurbelstange sind liefer- seits bereits mit einer Schutzfolie versehen).
- Seite 15 Combo Neubau-Aufsatzrollladen Öffnen der Revisionsblende: Combo IR Die PVC Revisionsblende aus dem Putzwinkel lösen (Abb. 20–21): Abb. 20 Abb. 21 Den Rollladenpanzer vollständig herunterfahren, die Revisionsblende öffnen. Den zweigeteilten Dämmkeil aus dem Rollladenkasten entfernen (Abb. 22–24). Abb. 22 Abb. 23 Abb.
- Seite 16 2 Installation und Montage Integrierten Insektenschutz nachrüsten Nachdem Sie die Revisionsblende entfernt haben, schneiden Sie die Führungs- schienen an den vorgesehenen Markierungen ein, um dort eine Aussparung zu erhalten (Abb. 28–30). Abb. 28 Abb. 29 Abb. 30 In diese Aussparung die Insektenschutzgitterführung einlassen und verschrau- ben (Abb.
- Seite 17 Combo Neubau-Aufsatzrollladen Montage Statikkonsole (Sonderausführung bei Revision innen) Eine kraftschlüssige Verbindung darf erst nach der Befestigung zu Decke oder Sturz hergestellt werden. Montieren Sie die Stahlclipleiste. Den oberen Teil der Statikkonsole in die vorgesehene Fräsung einführen (senk recht einführen, um Rollladenpanzer nicht zu beschädigen, Abb. 36–38). Abb.
- Seite 18 2 Installation und Montage Es ist darauf zu achten, dass diese Verbindung auf jeden Fall zur Stahlclipleiste erfolgt und die Lasche nicht nur zwischen Bodenprofil und der Stahlclipleiste eingeklemmt ist (siehe Zeichnungen). Bei korrektem Sitz lässt sich die Statikkon- sole nicht bewegen. Falsch Richtig Verbinden Sie die beiden Teile der Statikkonsole (Verstellbereich = 30 mm)
- Seite 19 Combo Neubau-Aufsatzrollladen Montage Statikkonsole (Sonderausführung bei Revision außen und Raff store) Eine kraftschlüssige Verbindung darf erst nach der Befestigung zu Decke oder Sturz hergestellt werden. Montieren Sie das Statikprofil. Blendrahmen inklusive Rollladenelement in der Rohbauöffnung platzieren und fixieren (Abb. 50–51). Abb.
- Seite 20 2 Installation und Montage Den Rollladenpanzer vollständig herunterfahren, das Formteil des Rollladen- kastens im Bereich der Statikkonsole entfernen (Abb. 52). Abb. 52 Abb. 53 Den unteren Teil der Statikkonsole durch den offenen Kastenbereich einführen und die Lasche in die dafür vorgesehene Fräsung durch das Bodenprofil in die Stahlclipleiste einstecken (Abb.
- Seite 21 Combo Neubau-Aufsatzrollladen Den oberen Teil der Statikkonsole in die dafür vorgesehene Fräsung einführen (Abb. 54). Beide Teile der Statikkonsole (Verstellbereich = 30 mm) mittels der beigefügten Schrauben verbinden (Abb. 55). Abb. 54 Abb. 55 Den oberen Teil der Statikkonsole durch die dafür vorgesehenen Bohrungen im Rollladenkasten mit dem Sturz verbinden (Abb.
-
Seite 22: Nach Der Montage
3 Nach der Montage Nach der Montage Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlangen vorzulegen. -
Seite 23: Bedienung Des Rollladens
Combo Neubau-Aufsatzrollladen Bedienung des Rollladens Bedienung Gurtzug (auch Schnur) Rollladen öffnen / schließen: » Vermeiden Sie jede ruckartige Betätigung der Aufzugsgurte. » Verlangsamen Sie die Bewegung beim Hochzie- hen, damit der Rollladen nicht gewaltsam oben anschlägt. Der Rollladen könnte sonst beschädigt werden. - Seite 24 3 Nach der Montage Bedienung Kurbel (Handkurbel) Eine zu große Ablenkung der Kurbelstange führt zu Schwergängigkeit und übermäßigem Verschleiß. Rollladen öffnen: » Verlangsamen Sie die Bewegung vor dem voll- ständigen Öffnen. Dadurch wird vermieden, dass der Rollladen gewaltsam oben anschlägt und beschädigt wird. »...
-
Seite 25: Sicherheit (Ce-Konformität)
Combo Neubau-Aufsatzrollladen Sicherheit (CE-Konformität) Der Rollladen erfüllt die Anforderungen der in der beiliegenden CE-Konfor- mitätskennzeichnung angegebenen Windklasse. Rollladenbedienung bei Sturm: » Geschlossene Rollläden können bei geöffnetem Fenster nicht jeder Windlast widerstehen. » Schließen Sie deshalb bei stärkerem Wind Ihre Fenster. Sorgen Sie dafür, dass auch in Ihrer Abwesenheit kein Durchzug entstehen kann. -
Seite 26: Übergabe
4 Pflege und Wartung Automatische Rollläden vor Balkon- und Terrassentüren: » Ist vor dem einzigen Zugang zum Balkon oder zur Terrasse ein Rollladen montiert, der an eine Automatik angeschlossen ist, dann können Sie sich aussperren. » Um ein Aussperren zu verhindern, schalten Sie bei der Benutzung des Balkons oder der Terrasse die Automatik ab. -
Seite 27: Pflege Und Wartung
Combo Neubau-Aufsatzrollladen Pflege und Wartung Eine sichere und gefahrlose Nutzung des Rollladens kann nur gewährleistet werden, wenn die Anlage regelmäßig geprüft und gewartet wird. Nachfolgende Wartungsvorschriften und Wartungsintervalle sind zu beachten. Sachgemäße, regelmäßige Wartung und Pflege sowie die ausschließliche Ver- wendung von Original-Ersatzteilen sind für einen störungsfreien Betrieb und eine hohe Lebensdauer Ihres Rollladens von ausschlaggebender Bedeutung. -
Seite 28: Wartung
4 Pflege und Wartung Wartung » Überprüfen Sie die Bedienelemente auf sicht- baren Verschleiß und Beschädigungen. Lassen Sie die Bedienelemente rechtzeitig durch einen Fachmann erneuern. Sollte z. B. der Aufzugsgurt reißen, so läuft der Rollladen unkontrolliert ab und kann beschädigt werden. »... -
Seite 29: Ersatzteile / Reparatur
Lassen Sie Reparaturen nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
