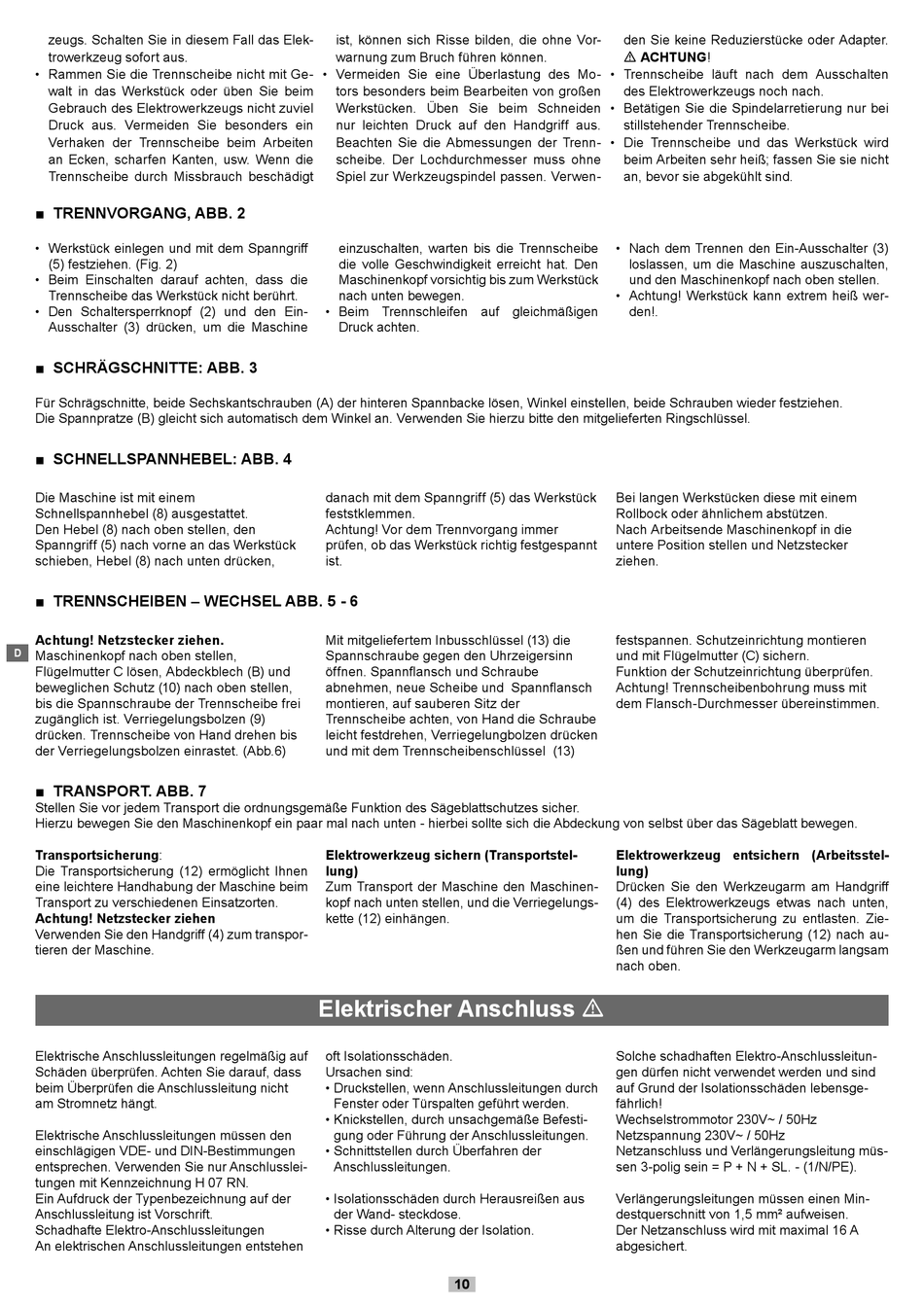

Elektrischer Anschluss - Scheppach mts 355s Originalanleitung

zeugs. Schalten Sie in diesem Fall das Elek-
trowerkzeug sofort aus.
• Rammen Sie die Trennscheibe nicht mit Ge-
walt in das Werkstück oder üben Sie beim
Gebrauch des Elektrowerkzeugs nicht zuviel
Druck aus. Vermeiden Sie besonders ein
Verhaken der Trennscheibe beim Arbeiten
an Ecken, scharfen Kanten, usw. Wenn die
Trennscheibe durch Missbrauch beschädigt
■ TRENNVORGANG, ABB. 2
• Werkstück einlegen und mit dem Spanngriff
(5) festziehen. (Fig. 2)
• Beim Einschalten darauf achten, dass die
Trennscheibe das Werkstück nicht berührt.
• Den Schaltersperrknopf (2) und den Ein-
Ausschalter (3) drücken, um die Maschine
■ SCHRÄGSCHNITTE: ABB. 3
Für Schrägschnitte, beide Sechskantschrauben (A) der hinteren Spannbacke lösen, Winkel einstellen, beide Schrauben wieder festziehen.
Die Spannpratze (B) gleicht sich automatisch dem Winkel an. Verwenden Sie hierzu bitte den mitgelieferten Ringschlüssel.
■ SCHNELLSPANNHEBEL: ABB. 4
Die Maschine ist mit einem
Schnellspannhebel (8) ausgestattet.
Den Hebel (8) nach oben stellen, den
Spanngriff (5) nach vorne an das Werkstück
schieben, Hebel (8) nach unten drücken,
■ TRENNSCHEIBEN – WECHSEL ABB. 5 - 6
Achtung! Netzstecker ziehen.
D
Maschinenkopf nach oben stellen,
Flügelmutter C lösen, Abdeckblech (B) und
beweglichen Schutz (10) nach oben stellen,
bis die Spannschraube der Trennscheibe frei
zugänglich ist. Verriegelungsbolzen (9)
drücken. Trennscheibe von Hand drehen bis
der Verriegelungsbolzen einrastet. (Abb.6)
■ TRANSPORT. ABB. 7
Stellen Sie vor jedem Transport die ordnungsgemäße Funktion des Sägeblattschutzes sicher.
Hierzu bewegen Sie den Maschinenkopf ein paar mal nach unten - hierbei sollte sich die Abdeckung von selbst über das Sägeblatt bewegen.
Transportsicherung:
Die Transportsicherung (12) ermöglicht Ihnen
eine leichtere Handhabung der Maschine beim
Transport zu verschiedenen Einsatzorten.
Achtung! Netzstecker ziehen
Verwenden Sie den Handgriff (4) zum transpor-
tieren der Maschine.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass
beim Überprüfen die Anschlussleitung nicht
am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den
einschlägigen VDE- und DIN-Bestimmungen
entsprechen. Verwenden Sie nur Anschlusslei-
tungen mit Kennzeichnung H 07 RN.
Ein Aufdruck der Typenbezeichnung auf der
Anschluss lei tung ist Vorschrift.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen
ist, können sich Risse bilden, die ohne Vor-
warnung zum Bruch führen können.
• Vermeiden Sie eine Überlastung des Mo-
tors besonders beim Bearbeiten von großen
Werkstücken. Üben Sie beim Schneiden
nur leichten Druck auf den Handgriff aus.
Beachten Sie die Abmessungen der Trenn-
scheibe. Der Lochdurchmesser muss ohne
Spiel zur Werkzeugspindel passen. Verwen-
einzuschalten, warten bis die Trennscheibe
die volle Geschwindigkeit erreicht hat. Den
Maschinenkopf vorsichtig bis zum Werkstück
nach unten bewegen.
• Beim Trennschleifen auf gleichmäßigen
Druck achten.
danach mit dem Spanngriff (5) das Werkstück
feststklemmen.
Achtung! Vor dem Trennvorgang immer
prüfen, ob das Werkstück richtig festgespannt
ist.
Mit mitgeliefertem Inbusschlüssel (13) die
Spannschraube gegen den Uhrzeigersinn
öffnen. Spannflansch und Schraube
abnehmen, neue Scheibe und Spannflansch
montieren, auf sauberen Sitz der
Trennscheibe achten, von Hand die Schraube
leicht festdrehen, Verriegelungbolzen drücken
und mit dem Trennscheibenschlüssel (13)
Elektrowerkzeug sichern (Transportstel-
lung)
Zum Transport der Maschine den Maschinen-
kopf nach unten stellen, und die Verriegelungs-
kette (12) einhängen.
Elektrischer Anschluss m
oft Isola ti ons schäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen, durch unsachgemäße Befesti-
gung oder Führung der Anschlussleitungen.
• Schnittstellen durch Überfahren der
Anschluss lei tun gen.
• Isolationsschäden durch Herausreißen aus
der Wand- steckdose.
• Risse durch Alterung der Isolation.
10
den Sie keine Reduzierstücke oder Adapter.
m ACHTUNG!
• Trennscheibe läuft nach dem Ausschalten
des Elektrowerkzeugs noch nach.
• Betätigen Sie die Spindelarretierung nur bei
stillstehender Trennscheibe.
• Die Trennscheibe und das Werkstück wird
beim Arbeiten sehr heiß; fassen Sie sie nicht
an, bevor sie abgekühlt sind.
• Nach dem Trennen den Ein-Ausschalter (3)
loslassen, um die Maschine auszuschalten,
und den Maschi nen kopf nach oben stellen.
• Achtung! Werkstück kann extrem heiß wer-
den!.
Bei langen Werkstücken diese mit einem
Rollbock oder ähnlichem abstützen.
Nach Arbeitsende Maschinenkopf in die
untere Position stellen und Netzstecker
ziehen.
festspannen. Schutzeinrichtung montieren
und mit Flügelmutter (C) sichern.
Funktion der Schutzeinrichtung überprüfen.
Achtung! Trennscheibenbohrung muss mit
dem Flansch-Durchmesser übereinstimmen.
Elektrowerkzeug entsichern (Arbeitsstel-
lung)
Drücken Sie den Werkzeugarm am Handgriff
(4) des Elektrowerkzeugs etwas nach unten,
um die Transportsicherung zu entlasten. Zie-
hen Sie die Transportsicherung (12) nach au-
ßen und führen Sie den Werkzeugarm langsam
nach oben.
Solche schadhaften Elektro-Anschlussleitun-
gen dürfen nicht verwendet werden und sind
auf Grund der Isolations schäden lebensge-
fährlich!
Wechselstrommotor 230V~ / 50Hz
Netzspannung 230V~ / 50Hz
Netzanschluss und Verlängerungsleitung müs-
sen 3-polig sein = P + N + SL. - (1/N/PE).
Verlängerungsleitungen müssen einen Min-
destquerschnitt von 1,5 mm² aufweisen.
Der Netzanschluss wird mit maximal 16 A
abgesichert.
