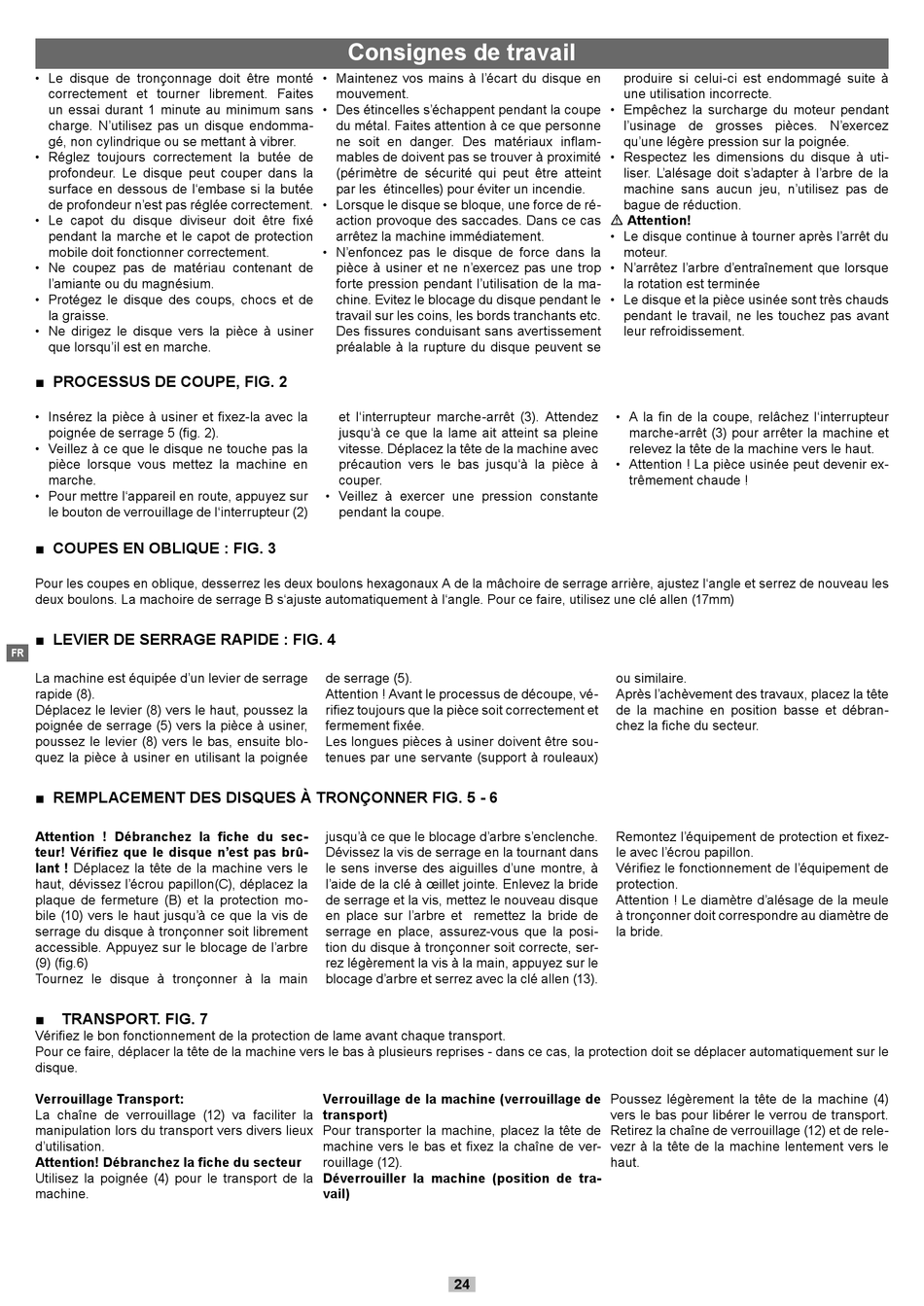

Consignes De Travail - Scheppach mts 355s Originalanleitung

• Le disque de tronçonnage doit être monté
correctement et tourner librement. Faites
un essai durant 1 minute au minimum sans
charge. N'utilisez pas un disque endomma-
gé, non cylindrique ou se mettant à vibrer.
• Réglez toujours correctement la butée de
profondeur. Le disque peut couper dans la
surface en dessous de l'embase si la butée
de profondeur n'est pas réglée correctement.
• Le capot du disque diviseur doit être fixé
pendant la marche et le capot de protection
mobile doit fonctionner correctement.
• Ne coupez pas de matériau contenant de
l'amiante ou du magnésium.
• Protégez le disque des coups, chocs et de
la graisse.
• Ne dirigez le disque vers la pièce à usiner
que lorsqu'il est en marche.
■ PROCESSUS DE COUPE, FIG. 2
• Insérez la pièce à usiner et fixez-la avec la
poignée de serrage 5 (fig. 2).
• Veillez à ce que le disque ne touche pas la
pièce lorsque vous mettez la machine en
marche.
• Pour mettre l'appareil en route, appuyez sur
le bouton de verrouillage de l'interrupteur (2)
■ COUPES EN OBLIQUE : FIG. 3
Pour les coupes en oblique, desserrez les deux boulons hexagonaux A de la mâchoire de serrage arrière, ajustez l'angle et serrez de nouveau les
deux boulons. La machoire de serrage B s'ajuste automatiquement à l'angle. Pour ce faire, utilisez une clé allen (17mm)
■ LEVIER DE SERRAGE RAPIDE : FIG. 4
FR
La machine est équipée d'un levier de serrage
rapide (8).
Déplacez le levier (8) vers le haut, poussez la
poignée de serrage (5) vers la pièce à usiner,
poussez le levier (8) vers le bas, ensuite blo-
quez la pièce à usiner en utilisant la poignée
■ REMPLACEMENT DES DISQUES À TRONÇONNER FIG. 5 - 6
Attention ! Débranchez la fiche du sec-
teur! Vérifiez que le disque n'est pas brû-
lant ! Déplacez la tête de la machine vers le
haut, dévissez l'écrou papillon(C), déplacez la
plaque de fermeture (B) et la protection mo-
bile (10) vers le haut jusqu'à ce que la vis de
serrage du disque à tronçonner soit librement
accessible. Appuyez sur le blocage de l'arbre
(9) (fig.6)
Tournez le disque à tronçonner à la main
■ TRANSPORT. FIG. 7
Vérifiez le bon fonctionnement de la protection de lame avant chaque transport.
Pour ce faire, déplacer la tête de la machine vers le bas à plusieurs reprises - dans ce cas, la protection doit se déplacer automatiquement sur le
disque.
Verrouillage Transport:
La chaîne de verrouillage (12) va faciliter la
manipulation lors du transport vers divers lieux
d'utilisation.
Attention! Débranchez la fiche du secteur
Utilisez la poignée (4) pour le transport de la
machine.

Consignes de travail

• Maintenez vos mains à l'écart du disque en
mouvement.
• Des étincelles s'échappent pendant la coupe
du métal. Faites attention à ce que personne
ne soit en danger. Des matériaux inflam-
mables de doivent pas se trouver à proximité
(périmètre de sécurité qui peut être atteint
par les étincelles) pour éviter un incendie.
• Lorsque le disque se bloque, une force de ré-
action provoque des saccades. Dans ce cas
arrêtez la machine immédiatement.
• N'enfoncez pas le disque de force dans la
pièce à usiner et ne n'exercez pas une trop
forte pression pendant l'utilisation de la ma-
chine. Evitez le blocage du disque pendant le
travail sur les coins, les bords tranchants etc.
Des fissures conduisant sans avertissement
préalable à la rupture du disque peuvent se
et l'interrupteur marche-arrêt (3). Attendez
jusqu'à ce que la lame ait atteint sa pleine
vitesse. Déplacez la tête de la machine avec
précaution vers le bas jusqu'à la pièce à
couper.
• Veillez à exercer une pression constante
pendant la coupe.
de serrage (5).
Attention ! Avant le processus de découpe, vé-
rifiez toujours que la pièce soit correctement et
fermement fixée.
Les longues pièces à usiner doivent être sou-
tenues par une servante (support à rouleaux)
jusqu'à ce que le blocage d'arbre s'enclenche.
Dévissez la vis de serrage en la tournant dans
le sens inverse des aiguilles d'une montre, à
l'aide de la clé à œillet jointe. Enlevez la bride
de serrage et la vis, mettez le nouveau disque
en place sur l'arbre et remettez la bride de
serrage en place, assurez-vous que la posi-
tion du disque à tronçonner soit correcte, ser-
rez légèrement la vis à la main, appuyez sur le
blocage d'arbre et serrez avec la clé allen (13).
Verrouillage de la machine (verrouillage de
transport)
Pour transporter la machine, placez la tête de
machine vers le bas et fixez la chaîne de ver-
rouillage (12).
Déverrouiller la machine (position de tra-
vail)
24
produire si celui-ci est endommagé suite à
une utilisation incorrecte.
• Empêchez la surcharge du moteur pendant
l'usinage de grosses pièces. N'exercez
qu'une légère pression sur la poignée.
• Respectez les dimensions du disque à uti-
liser. L'alésage doit s'adapter à l'arbre de la
machine sans aucun jeu, n'utilisez pas de
bague de réduction.
m Attention!
• Le disque continue à tourner après l'arrêt du
moteur.
• N'arrêtez l'arbre d'entraînement que lorsque
la rotation est terminée
• Le disque et la pièce usinée sont très chauds
pendant le travail, ne les touchez pas avant
leur refroidissement.
• A la fin de la coupe, relâchez l'interrupteur
marche-arrêt (3) pour arrêter la machine et
relevez la tête de la machine vers le haut.
• Attention ! La pièce usinée peut devenir ex-
trêmement chaude !
ou similaire.
Après l'achèvement des travaux, placez la tête
de la machine en position basse et débran-
chez la fiche du secteur.
Remontez l'équipement de protection et fixez-
le avec l'écrou papillon.
Vérifiez le fonctionnement de l'équipement de
protection.
Attention ! Le diamètre d'alésage de la meule
à tronçonner doit correspondre au diamètre de
la bride.
Poussez légèrement la tête de la machine (4)
vers le bas pour libérer le verrou de transport.
Retirez la chaîne de verrouillage (12) et de rele-
vezr à la tête de la machine lentement vers le
haut.
