Swegon VHCa Montage

VHCa
Montage – Einregulierung – Pflege
Montage
VHC mit Kanaltemperatursensor wird im Zuluftkanal
maximal 1 m vor dem ersten Luftauslass montiert, der
geregelt werden soll. Der Raumfühler wird am besten an
einer Wand, etwa 1,5 bis 2,0 m über dem Boden montiert.
Der Temperaturfühler darf nicht direktem Sonnenlicht oder

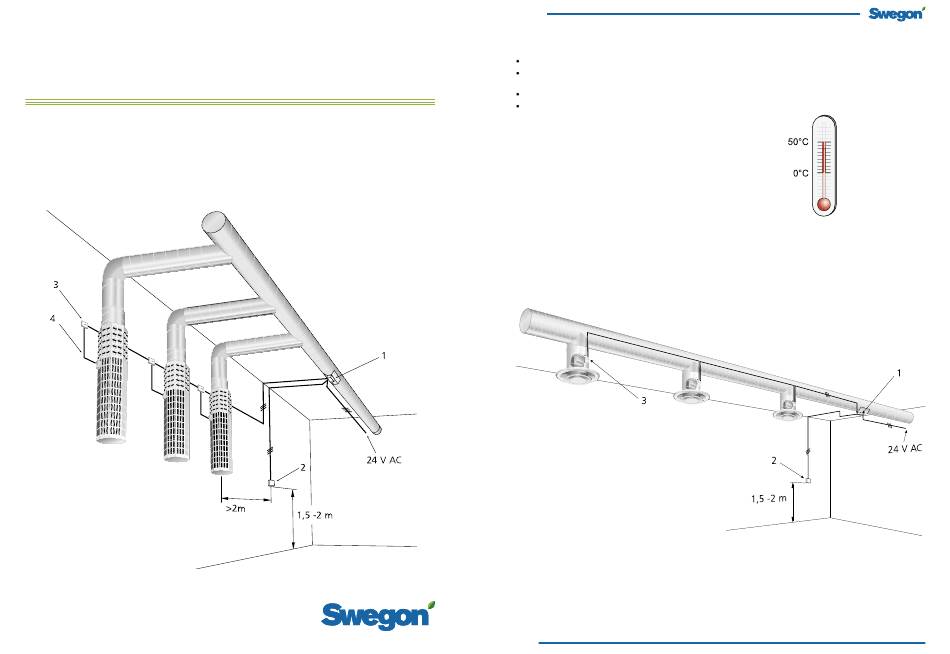

Abbildung 1. Anschluss von VHC an den Luftauslass BOC
Erläuterungen zu Abbildung 1:
1 = Regeleinheit VHC mit Kanaltemperaturfühler
2 = Raumtemperaturfühler
3 = Anschlussdose, nicht im Lieferumfang enthalten
4 = Fest montiertes Motorkabel 0,4 m
20121030
direktem Luftvolumenstrom vom Luftauslass ausgesetzt
sein. Es ist wichtig, dass der Raumfühler an einem Ort
montiert wird, der repräsentativ für die Temperatur in der
Aufenthaltszone ist. Siehe Abbildungen 1 und 2.
VHC
Anschluss
VHC wird an 24 V AC Stromzufuhr angeschlossen.
Es können bis zu zehn Motoren an einen VHC ang-
eschlossen werden.
Nicht verwendete Kabel müssen isoliert werden.
Der Anschluss erfolgt gemäß Anschlussdiagramm,
Abbildungen 4 und 5.
Abbildung 2. Montage mit FALCON.
Erläuterungen zu Abbildung 2:
1 = Regeleinheit VHC mit Kanaltemperaturfühler
2 = Raumtemperaturfühler
3 = Anschlussdose (in FALCON enthalten)
1 2
Konstruktionsänderungen vorbehalten.
Instandhaltung
Verschmutzte Produkte werden trocken mit einem Staub-
lappen oder mit einem feuchten Lappen abgewischt.
Abbildung 3. Umgebungstemperatur
20121030 www.swegon.com
