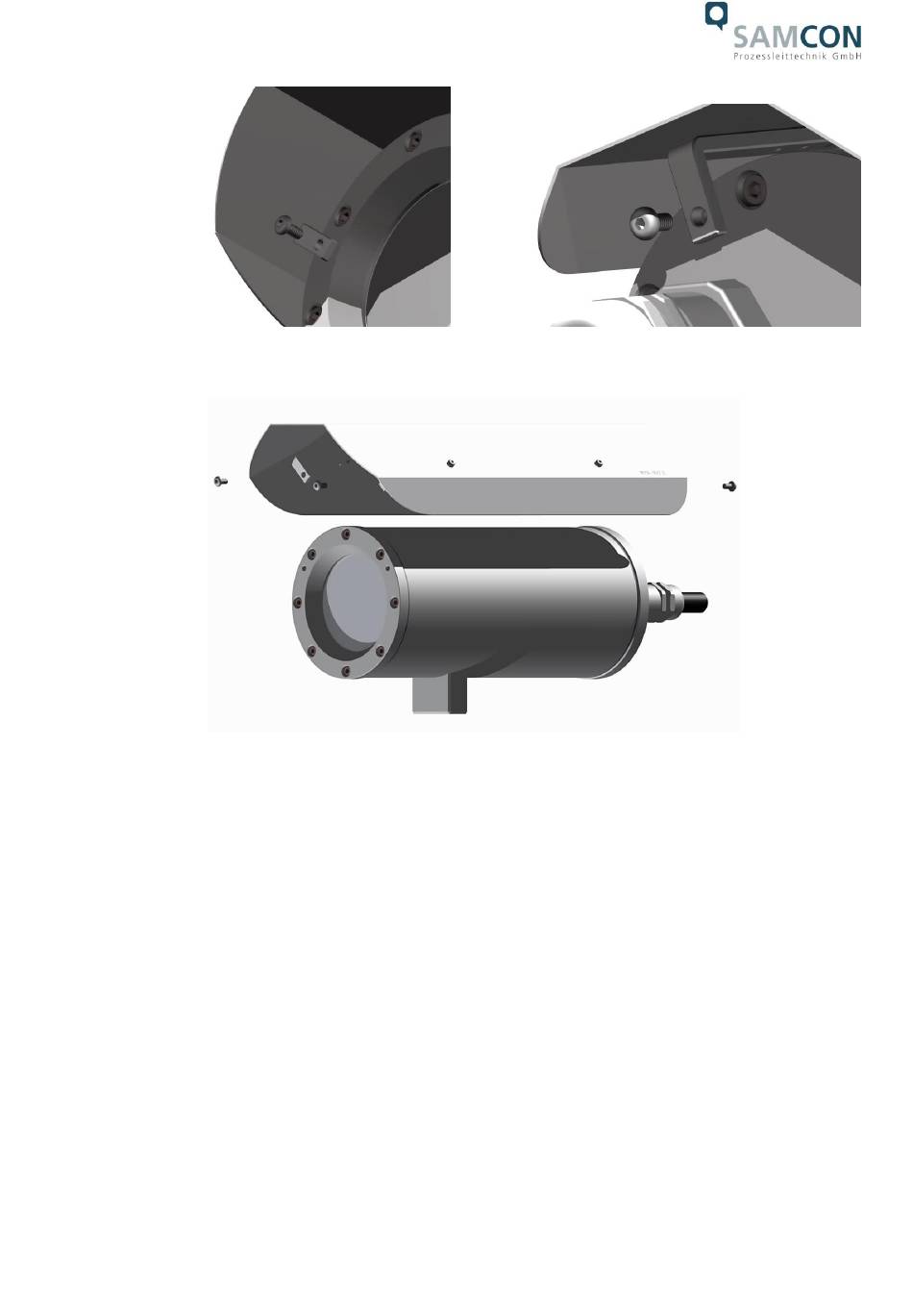

Bild 6-1 Entfernen des Wetterschutzdaches (1/2) (Abb. exemplarisch)
Bild 6-2 Entfernen des Wetterschutzdaches (2/2) (Abb. ähnlich)
Zum Öffnen des Edelstahlgehäuses (T07 VA2.3.x.x) der ExCam IPQ1615 müssen die acht
Innensechskant Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Federringen
(DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch gelöst werden (siehe Bild 6-3).
Vorsicht vor Haut- und Kleidungskontakt mit den Gewinden. Dort befindet sich LOCTITE®
243™ (chemische Basis: Dimethacrylatester) zum Schutze selbstständiger Lockerung der
Schraubverbindung durch Stöße, Vibrationen und zu Dichtungszwecken. Das Öffnen des
vorderseitigen Schauglasflansches ist nicht nötig und unzulässig!
Doc.-ID: 210222-PT08BA-ES-ExCam IPQ1615_de_rev.01.docx, Seite 27 von 36
