Um die Steuertaste betätigen zu können, muss der schwarze Montageadapter vom
Edelstahlflansch gelöst werden. Hierzu sind die drei M3*0,5 10mm Zylinderkopfschrauben
(DIN 912) mit zugehörigen Federringen (DIN 127 A) zu entfernen (vgl. Abb.5.10)

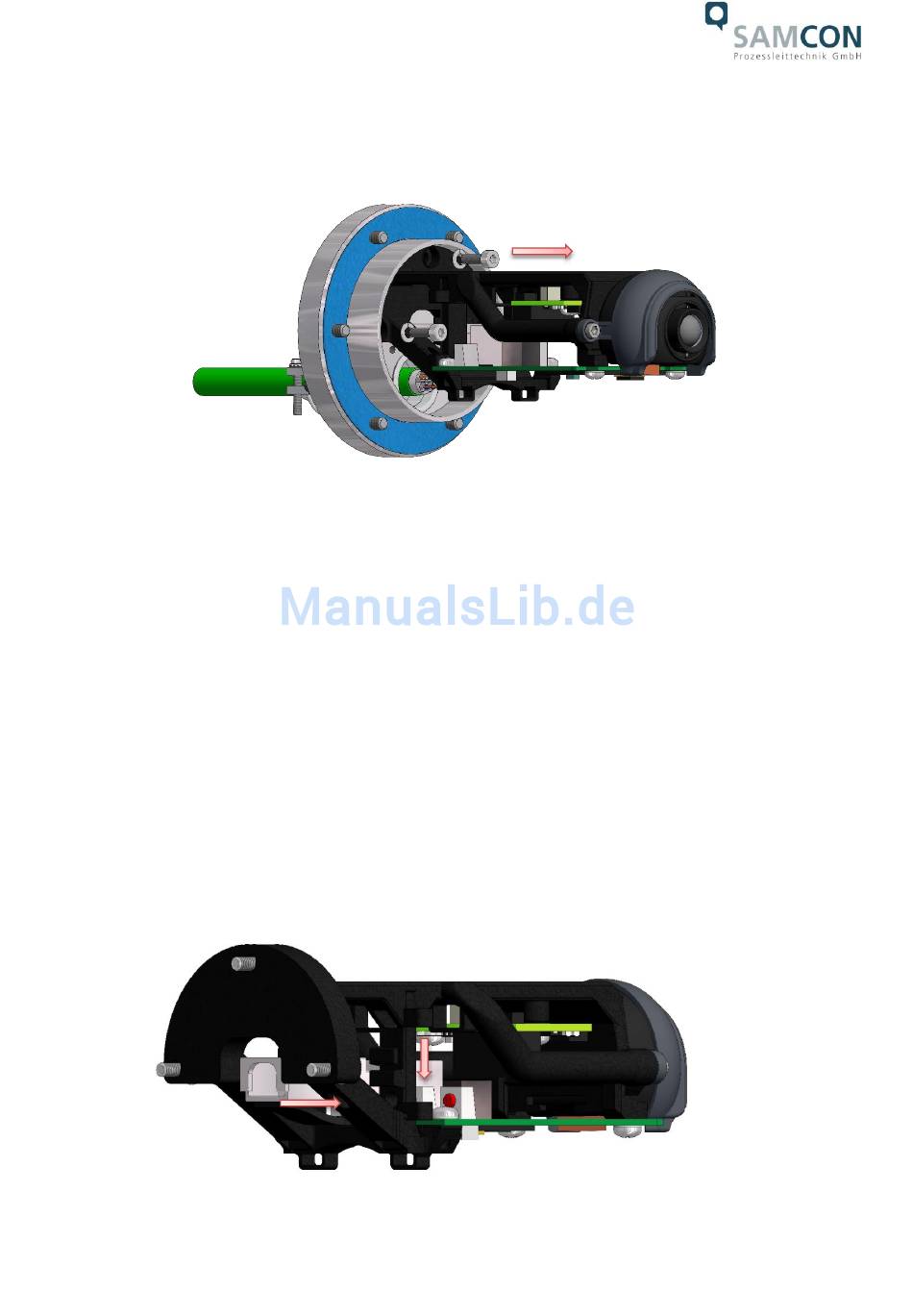

Abb.5.10 – Lösen des Montageadapters
Achtung: Die Apparatur ist mit dem Zuleitungskabel über einen „heavy duty" RJ45 Netz-
werkstecker und ggf. über zwei weitere Adern (BK) und zusätzlicher Steckverbindung
(WH) mit der PTC Gehäuseheizung verbunden.
Ein Trennen dieser Leitungen ist nicht zwingend erforderlich.
Montageadapter vorsichtig drehen bzw. kippen, um über die vorgesehene Loch-
konstruktion und einem geeigneten Hilfsmittel (bspw. Büroklammer oder kleiner Inbus-
schlüssel, etc.) die rote Drucktaste (vgl Abb. 5.11) für den Hardware Reset kontaktieren zu
können.
Darauf achten, dass elektronische Einbauten, Kabelschnittstellen, Objektiv und Montage-
apparatur nicht beschädigt oder mechanischer Belastung ausgesetzt werden. Gefahr
durch Verzerrung der optische Achse und Verminderung der Bildqualität.
Statische Aufladung bei Berührung von elektronischen Komponenten ist durch ESD
Kleidung oder geeignete Maßnahmen zu verhindern
Abb.5.11 – Steuer Drucktaste betätigen
Doc.-ID: 160617-PT10BA-TG-ToughCam IPM3014_de_rev.02.docx, Seite 23 von 28
