2.3.1

Verbindungsleitung bei Modellen ohne Heizung (SKD01-T/ASKD02-T)

Systemkabel SKD01-T:
Außendurchmesser:
Biegeradius:
Datenleitung:
Eigenschaften:
Systemkabel ASKD02-T:
Außendurchmesser:
Biegeradius:
Datenleitung:
Eigenschaften:
Quicklink:
https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/ASKD02-T_Datenblatt.pdf
9,10 ± 0,2 mm
10 x D bei Installation, 5 x D
a
4 x 2 x AWG22/1 CAT.6
PUR halogenfrei, flammwidrig, UV-resistent,
chemische Beständigkeit, geschirmt

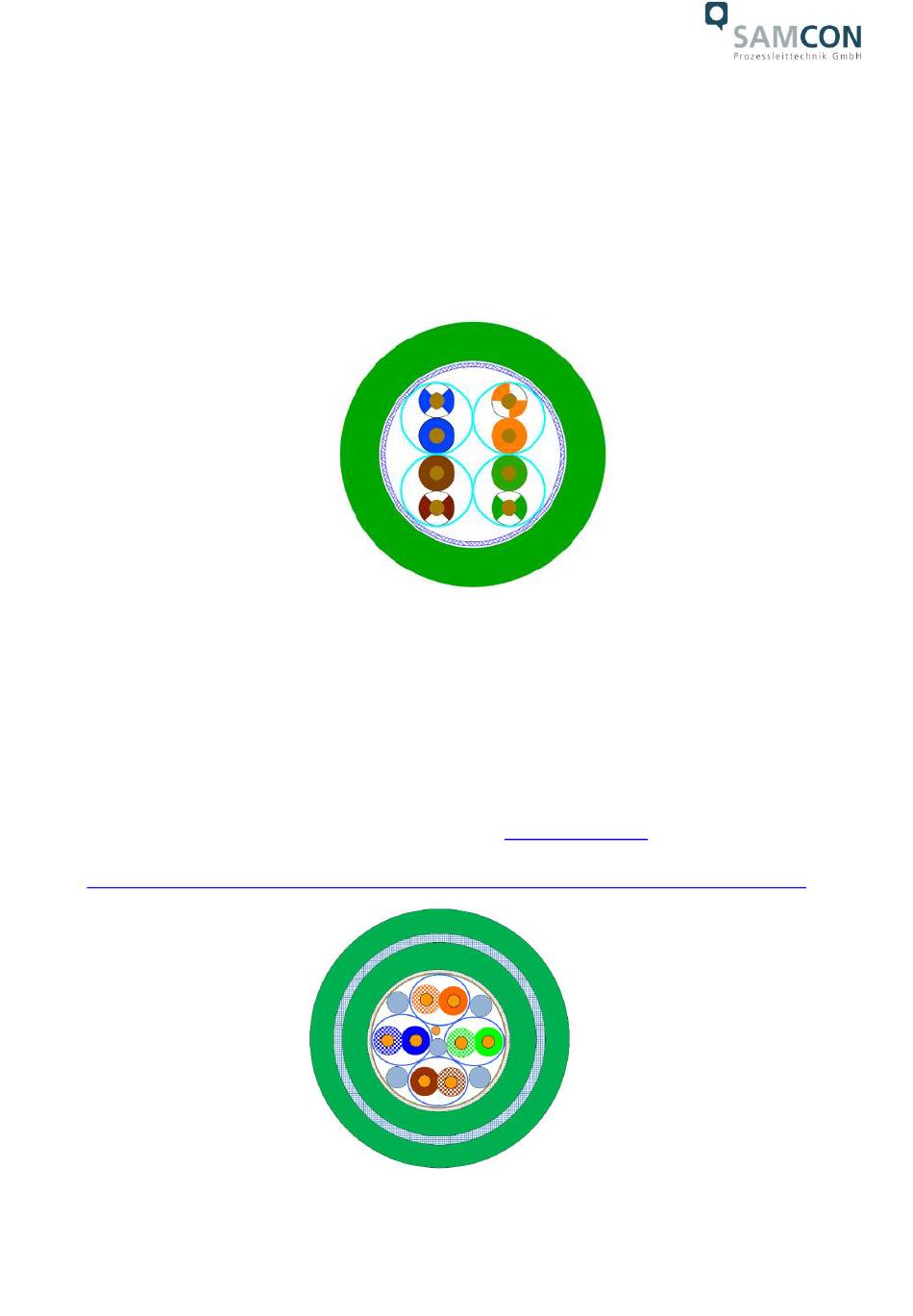

Bild 2-1 Schnittdarstellung SKD02-T

12,0 ± 0,4 mm
20 x D bei Installation, 10 x D
a
4 x 2 x AWG23/1 CAT.6
PUR halogenfrei, flammwidrig, UV-resistent,
chemische Beständigkeit, geschirmt
(siehe www.samcon.eu

Bild 2-2 Schnittdarstellung ASKD02-T

Doc.-ID: 220816-PT10BA-ES-RoughCam-IPP1377_de_rev.00.docx, Seite 7 von 32
nach Verlegung
a
nach Verlegung
a
)
