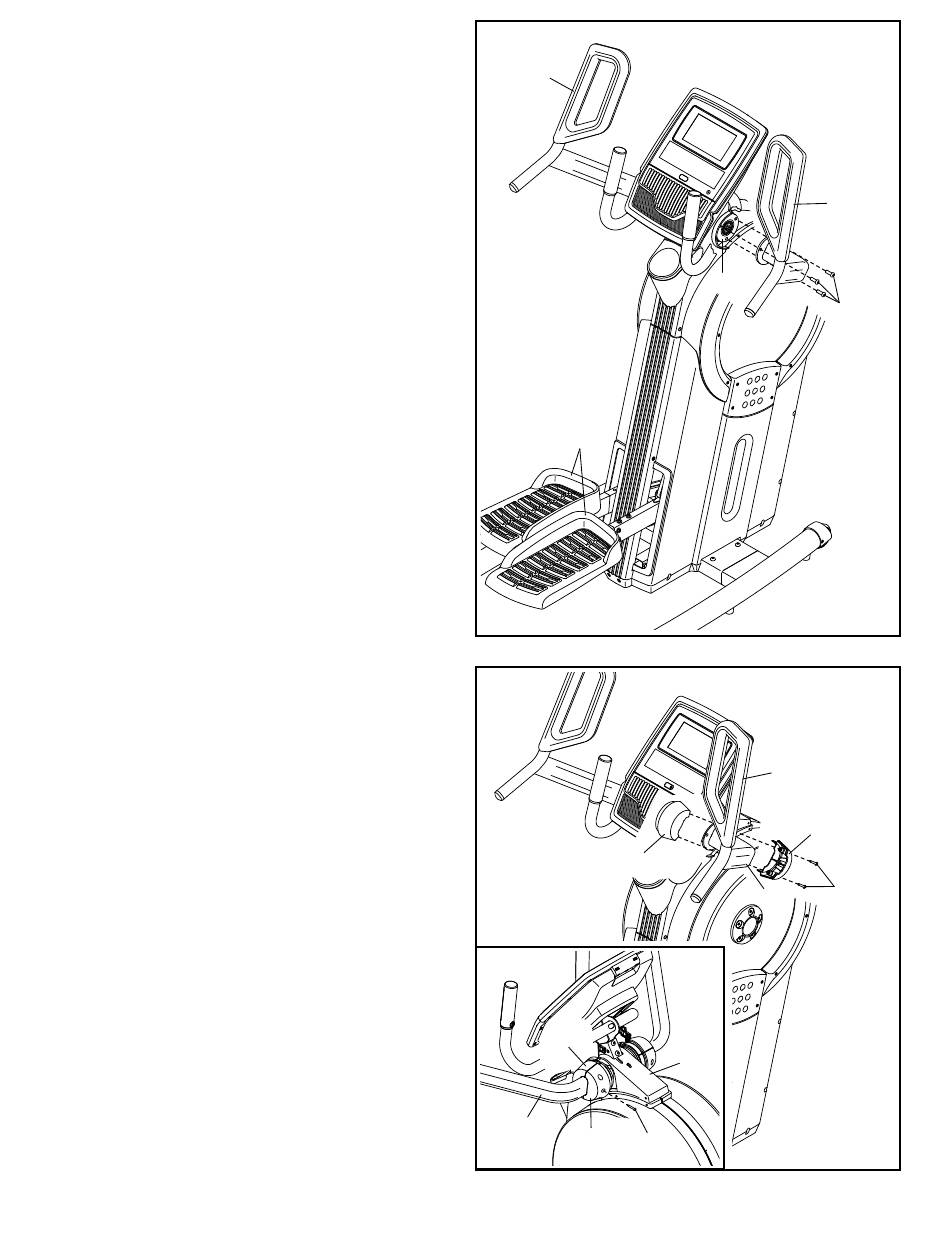

8. Identifizieren Sie die rechte und die linke Griff-
stange (10, 11).
Stellen Sie sicher, dass die Pedale (22, 23)
waagerecht ausgerichtet sind. Befestigen Sie
die rechte Griffstange (10) mit drei M8 x 25mm
Schrauben (105) an der rechten Griffstangen-
verbindung (15). Drehen Sie anfangs alle
Schrauben lose ein und ziehen Sie diese
danach fest. Tipp: Es wäre vielleicht leichter,
die Schrauben festzuschrauben, wenn Sie
die rechte Griffstange drehen.
Befestigen Sie die linke Griffstange (11) auf
die gleiche Weise.
9. Identifizieren Sie die hintere und die vordere
Schwenkabdeckung (65, 66).
Drücken Sie eine hintere und eine vordere
Schwenkabdeckung (65, 66) um die rechte Griff-
stange (10) in der Nähe des Bogens (B) zusam-
men. Dann befestigen Sie diese aneinander mit
zwei M4 x 22mm Schrauben (107).
Siehe Nebenbild. Schieben Sie die hintere und
vordere Schwenkabdeckung (65, 66) an die
Schutzabdeckung (12). Befestigen Sie die vor-
dere Schwenkabdeckung mit einer M4 x 22mm
Schraube (107) an der rechten Griffstange (10).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Trainers.
8
11
22, 23
9
65
65
10
66
107
10
10
15
105
10
66
107
B
12
