Mounting the cover on the
equipped contact housing
Once the contact housing has been
properly equipped and the secondary
locking mechanism correctly closed, you
can mount the cover on the contact
housing.
Check whether the locking lever is open
and locked in pre-setting position. If not,
open it completely. When pressing the
lever to its pre-setting position, the force
must be applied perpendicular to the
housing's top surface (see fig. 27) to
avoid lever deformation and malfunction.
Position the cover next to the guide
elements of the contact housing and
snap the cover in place on the contact
housing by swivelling. You should feel
the cover click into place on the contact
housing. The cables must lie under the
cover cleanly and completely and must
not be squeezed.
The assembly of the cover 1 928 405
169 is to be done in the same way as
the cover 1 928 404 982.
© Robert Bosch GmbH 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
© Robert Bosch GmbH 2017. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights
Montagevorschrift
Assembly Instruction

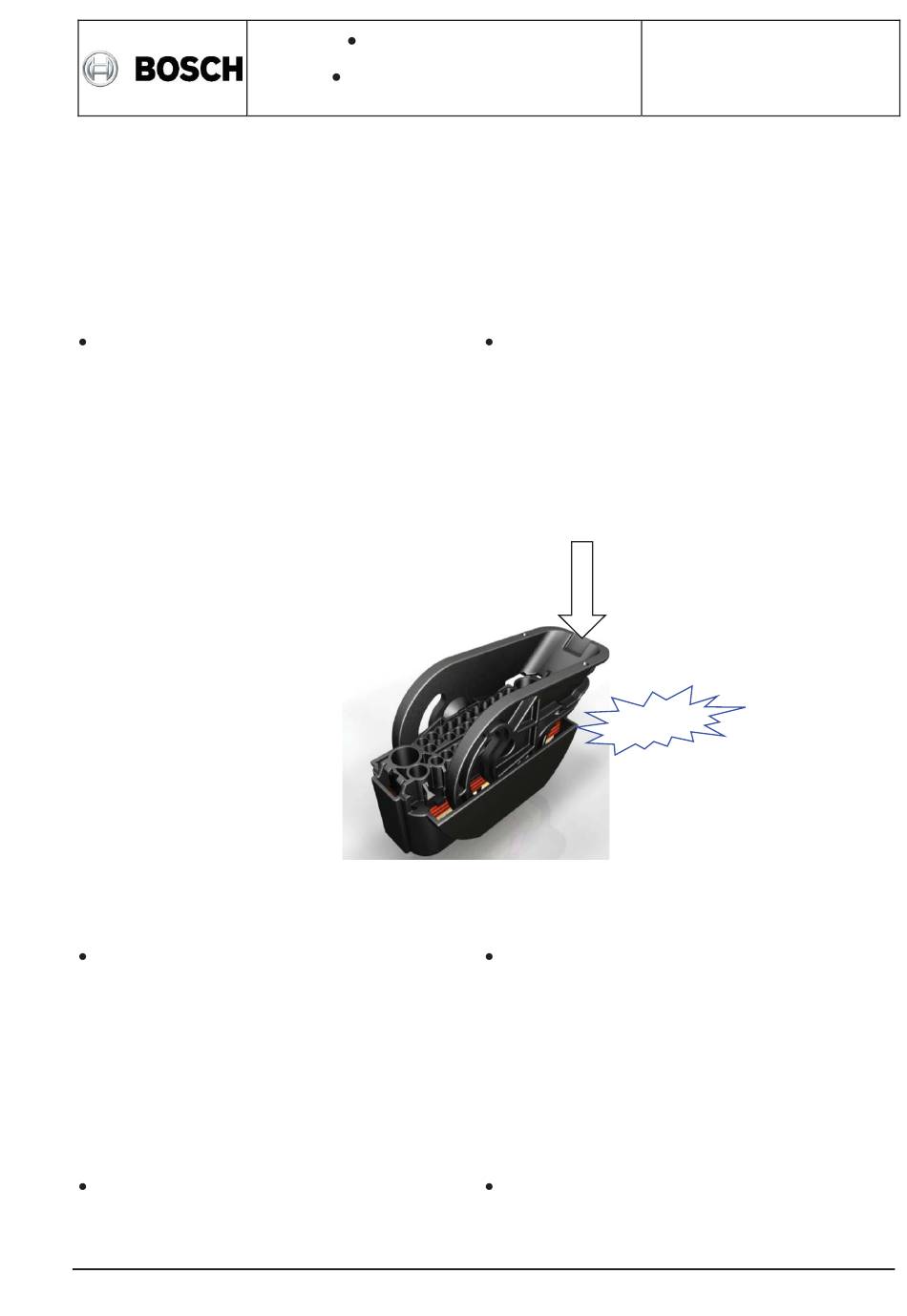

Fig. 27: 38 way connector, locking lever open
