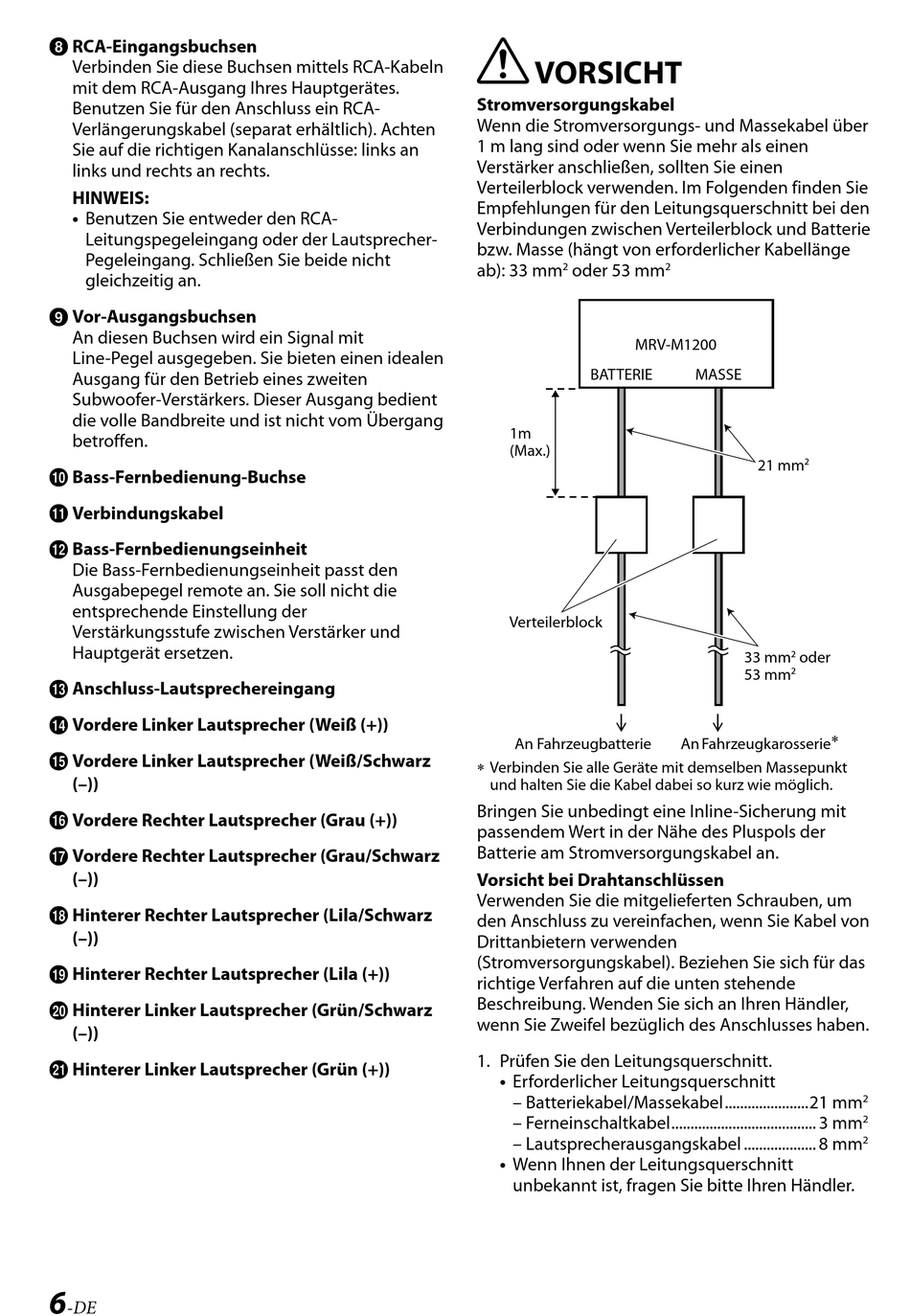

RCA-Eingangsbuchsen
Verbinden Sie diese Buchsen mittels RCA-Kabeln
mit dem RCA-Ausgang Ihres Hauptgerätes.
Benutzen Sie für den Anschluss ein RCA-
Verlängerungskabel (separat erhältlich). Achten
Sie auf die richtigen Kanalanschlüsse: links an
links und rechts an rechts.
HINWEIS:
• Benutzen Sie entweder den RCA-
Leitungspegeleingang oder der Lautsprecher-
Pegeleingang. Schließen Sie beide nicht
gleichzeitig an.
Vor-Ausgangsbuchsen
An diesen Buchsen wird ein Signal mit
Line-Pegel ausgegeben. Sie bieten einen idealen
Ausgang für den Betrieb eines zweiten
Subwoofer-Verstärkers. Dieser Ausgang bedient
die volle Bandbreite und ist nicht vom Übergang
betroffen.
Bass-Fernbedienung-Buchse
Verbindungskabel
Bass-Fernbedienungseinheit
Die Bass-Fernbedienungseinheit passt den
Ausgabepegel remote an. Sie soll nicht die
entsprechende Einstellung der
Verstärkungsstufe zwischen Verstärker und
Hauptgerät ersetzen.
Anschluss-Lautsprechereingang
Vordere Linker Lautsprecher (Weiß (+))
Vordere Linker Lautsprecher (Weiß/Schwarz
(–))
Vordere Rechter Lautsprecher (Grau (+))
Vordere Rechter Lautsprecher (Grau/Schwarz
(–))
Hinterer Rechter Lautsprecher (Lila/Schwarz
(–))
Hinterer Rechter Lautsprecher (Lila (+))
Hinterer Linker Lautsprecher (Grün/Schwarz
(–))
Hinterer Linker Lautsprecher (Grün (+))
6
-DE
VORSICHT
Stromversorgungskabel
Wenn die Stromversorgungs- und Massekabel über
1 m lang sind oder wenn Sie mehr als einen
Verstärker anschließen, sollten Sie einen
Verteilerblock verwenden. Im Folgenden finden Sie
Empfehlungen für den Leitungsquerschnitt bei den
Verbindungen zwischen Verteilerblock und Batterie
bzw. Masse (hängt von erforderlicher Kabellänge
ab): 33 mm 2 oder 53 mm
MRV-M1200
BATTERIE
1m
(Max.)
Verteilerblock
An Fahrzeugbatterie
  Verbinden Sie alle Geräte mit demselben Massepunkt
und halten Sie die Kabel dabei so kurz wie möglich.
Bringen Sie unbedingt eine Inline-Sicherung mit
passendem Wert in der Nähe des Pluspols der
Batterie am Stromversorgungskabel an.
Vorsicht bei Drahtanschlüssen
Verwenden Sie die mitgelieferten Schrauben, um
den Anschluss zu vereinfachen, wenn Sie Kabel von
Drittanbietern verwenden
(Stromversorgungskabel). Beziehen Sie sich für das
richtige Verfahren auf die unten stehende
Beschreibung. Wenden Sie sich an Ihren Händler,
wenn Sie Zweifel bezüglich des Anschlusses haben.
1. Prüfen Sie den Leitungsquerschnitt.
• Erforderlicher Leitungsquerschnitt
– Batteriekabel/Massekabel ......................21 mm
– Ferneinschaltkabel ...................................... 3 mm
– Lautsprecherausgangskabel ................... 8 mm
• Wenn Ihnen der Leitungsquerschnitt
unbekannt ist, fragen Sie bitte Ihren Händler.
2
MASSE
21 mm 2
33 mm 2 oder
53 mm 2
An Fahrzeugkarosserie 
2
2
2
