LED-Statusanzeige

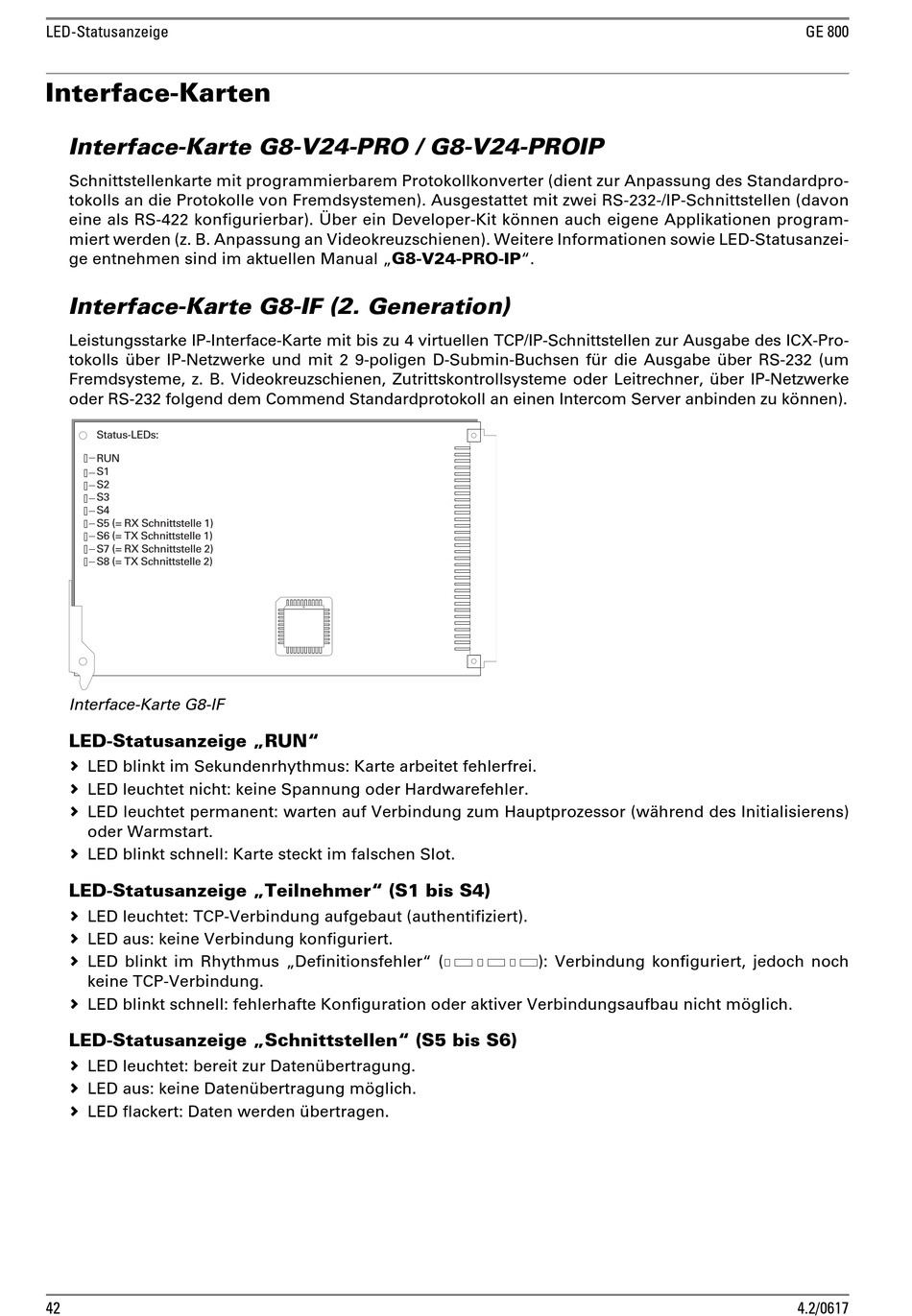

Interface-Karten
Interface-Karte G8-V24-PRO / G8-V24-PROIP
Schnittstellenkarte mit programmierbarem Protokollkonverter (dient zur Anpassung des Standardpro-
tokolls an die Protokolle von Fremdsystemen). Ausgestattet mit zwei RS-232-/IP-Schnittstellen (davon
eine als RS-422 konfigurierbar). Über ein Developer-Kit können auch eigene Applikationen program-
miert werden (z. B. Anpassung an Videokreuzschienen). Weitere Informationen sowie LED-Statusanzei-
ge entnehmen sind im aktuellen Manual „G8-V24-PRO-IP".
Interface-Karte G8-IF (2. Generation)
Leistungsstarke IP-Interface-Karte mit bis zu 4 virtuellen TCP/IP-Schnittstellen zur Ausgabe des ICX-Pro-
tokolls über IP-Netzwerke und mit 2 9-poligen D-Submin-Buchsen für die Ausgabe über RS-232 (um
Fremdsysteme, z. B. Videokreuzschienen, Zutrittskontrollsysteme oder Leitrechner, über IP-Netzwerke
oder RS-232 folgend dem Commend Standardprotokoll an einen Intercom Server anbinden zu können).
Status-LEDs:
RUN
S1
S2
S3
S4
S5 (= RX Schnittstelle 1)
S6 (= TX Schnittstelle 1)
S7 (= RX Schnittstelle 2)
S8 (= TX Schnittstelle 2)
Interface-Karte G8-IF
LED-Statusanzeige „RUN"
LED blinkt im Sekundenrhythmus: Karte arbeitet fehlerfrei.
LED leuchtet nicht: keine Spannung oder Hardwarefehler.
LED leuchtet permanent: warten auf Verbindung zum Hauptprozessor (während des Initialisierens)
oder Warmstart.
LED blinkt schnell: Karte steckt im falschen Slot.
LED-Statusanzeige „Teilnehmer" (S1 bis S4)
LED leuchtet: TCP-Verbindung aufgebaut (authentifiziert).
LED aus: keine Verbindung konfiguriert.
LED blinkt im Rhythmus „Definitionsfehler" (
keine TCP-Verbindung.
LED blinkt schnell: fehlerhafte Konfiguration oder aktiver Verbindungsaufbau nicht möglich.
LED-Statusanzeige „Schnittstellen" (S5 bis S6)
LED leuchtet: bereit zur Datenübertragung.
LED aus: keine Datenübertragung möglich.
LED flackert: Daten werden übertragen.
42
): Verbindung konfiguriert, jedoch noch
GE 800
4.2/0617
