GE 800

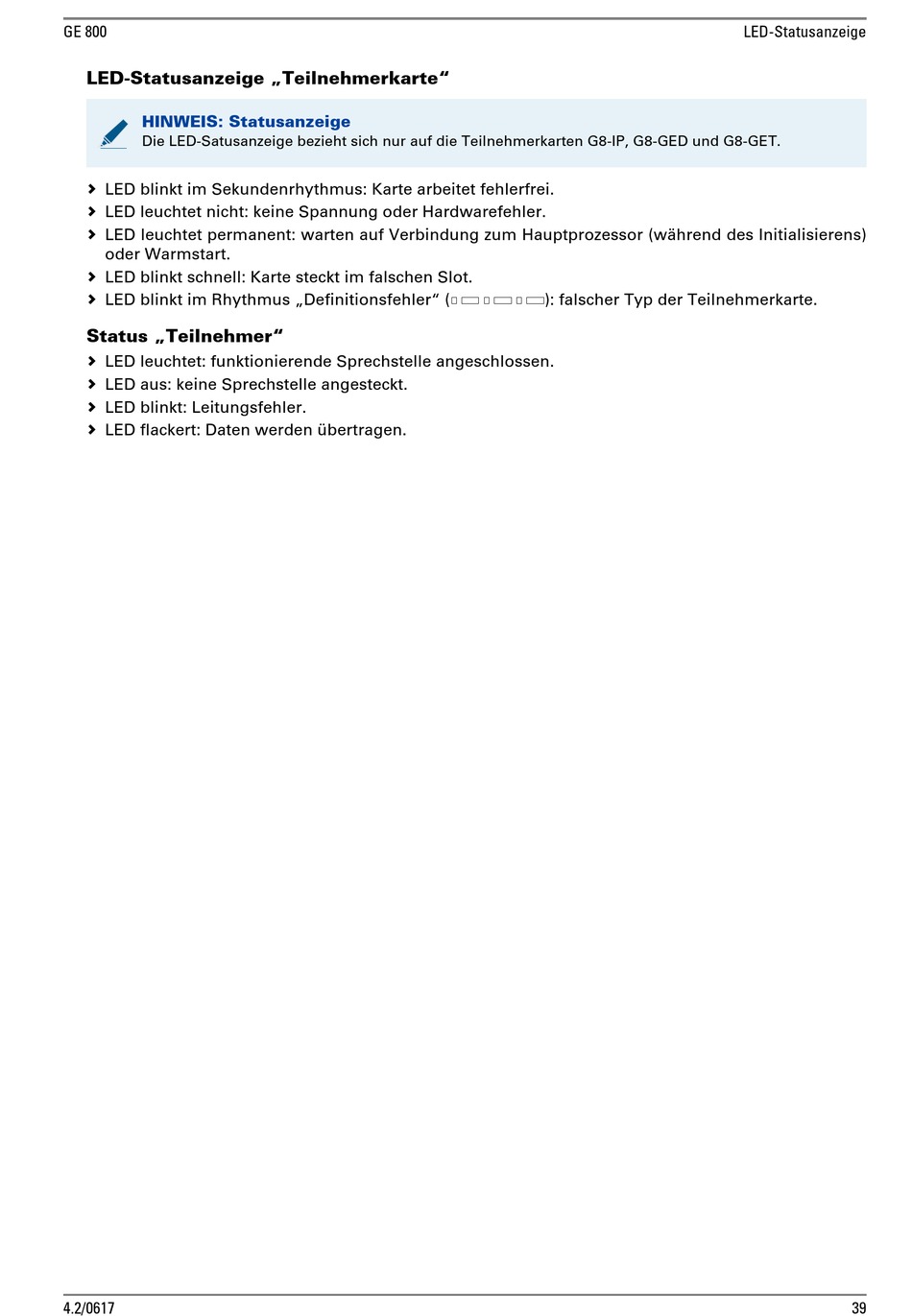

LED-Statusanzeige „Teilnehmerkarte"
HINWEIS: Statusanzeige
Die LED-Satusanzeige bezieht sich nur auf die Teilnehmerkarten G8-IP, G8-GED und G8-GET.
LED blinkt im Sekundenrhythmus: Karte arbeitet fehlerfrei.
LED leuchtet nicht: keine Spannung oder Hardwarefehler.
LED leuchtet permanent: warten auf Verbindung zum Hauptprozessor (während des Initialisierens)
oder Warmstart.
LED blinkt schnell: Karte steckt im falschen Slot.
LED blinkt im Rhythmus „Definitionsfehler" (
Status „Teilnehmer"
LED leuchtet: funktionierende Sprechstelle angeschlossen.
LED aus: keine Sprechstelle angesteckt.
LED blinkt: Leitungsfehler.
LED flackert: Daten werden übertragen.
4.2/0617
): falscher Typ der Teilnehmerkarte.
LED-Statusanzeige
39
