GE 800

4. Verkabelung

Folgende Kapitel sind verfügbar:

„Anschluss Intercom Server"


„Anschluss IP-Sprechstellen"

„Anschluss digitale und analoge Sprechstellen"

„Anschluss Ein- und Ausgänge"

 „Verbindung mehrerer GE 800"
Anschluss Intercom Server
Anschlussprint G8A-GEN
Eingang
Musik /
Alarm
Potential-
freie
Kontakte
S1W
S1
S2W
S2
z.B.:
Türöffner
Stromversorgung

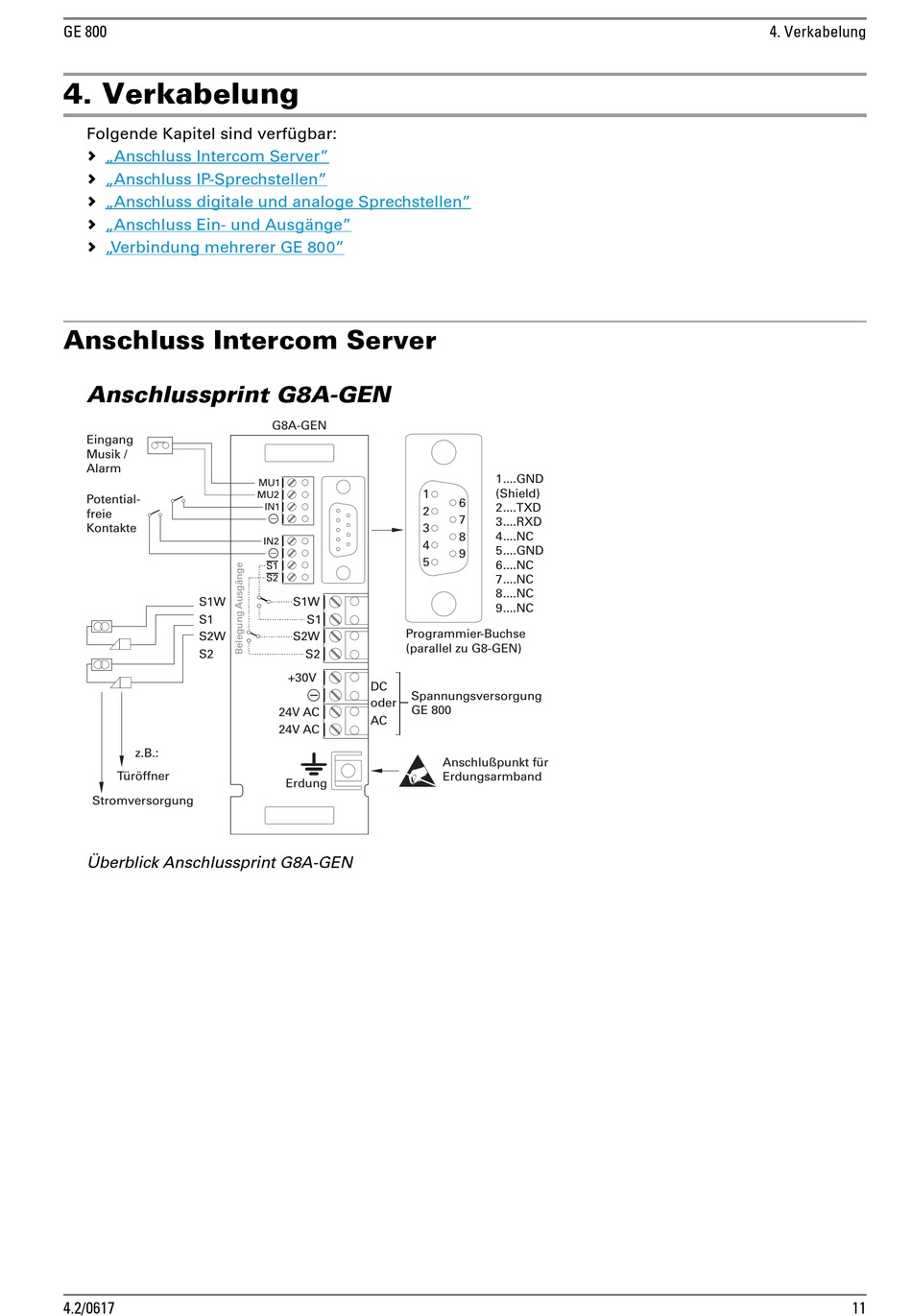

Überblick Anschlussprint G8A-GEN
4.2/0617
G8A-GEN
MU1
1
MU2
IN1
2
3
IN2
4
5
S1
S2
S1W
S1
Programmier-Buchse
S2W
(parallel zu G8-GEN)
S2
+30V
DC
Spannungsversorgung
oder
GE 800
24V AC
AC
24V AC
Erdung
1....GND
(Shield)
6
2....TXD
7
3....RXD
8 4....NC
5....GND
9
6....NC
7....NC
8....NC
9....NC
Anschlußpunkt für
Erdungsarmband
4. Verkabelung
