4. Verkabelung
Anschlussprint G8A-CP für 4 Teilnehmer
Anschlussprint mit optionaler Möglichkeit zum Anschluss einer zusätzlichen Spannungsversorgung für
digitale Sprechstellen über die Teilnehmerleitung.
1.Teilnehmer
2.Teilnehmer
3.Teilnehmer
4.Teilnehmer
+PWR –

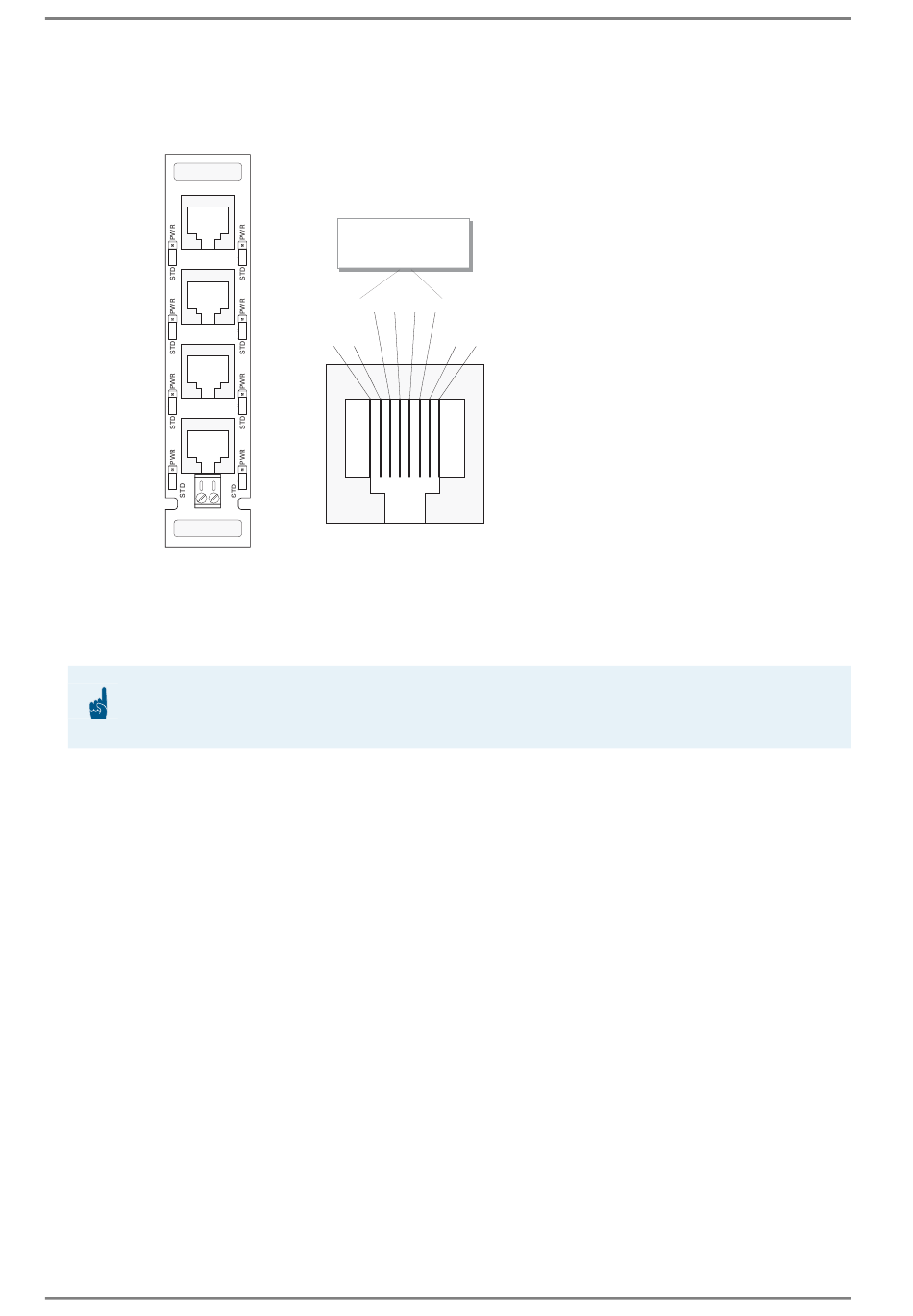

Übersicht Anschlussprint G8A-CP
Spannungsversorgung pro Teilnehmer aktivieren
Um die angeschlossene Spannungsversorgung pro Teilnehmer zu aktivieren müssen die beiden
Jumper neben der jeweiligen Teilnehmerbuchse auf PWR gesetzt werden.
ACHTUNG: Analoge Sprechstellen
Wenn die Spannungsversorgung für eine Teilnehmerbuchse aktiviert ist, dürfen keinesfalls analoge
Sprechstellen angeschlossen werden! Dies kann die angeschlossenen Geräte zerstören!
14
Optional bei Jumper-
stellung "PWR":
max. 35 VDC, 1 A
PWR+
A B
PWR–
NC
NC
NC
NC
Steckerbelegung
GE 800
4.2/0617
