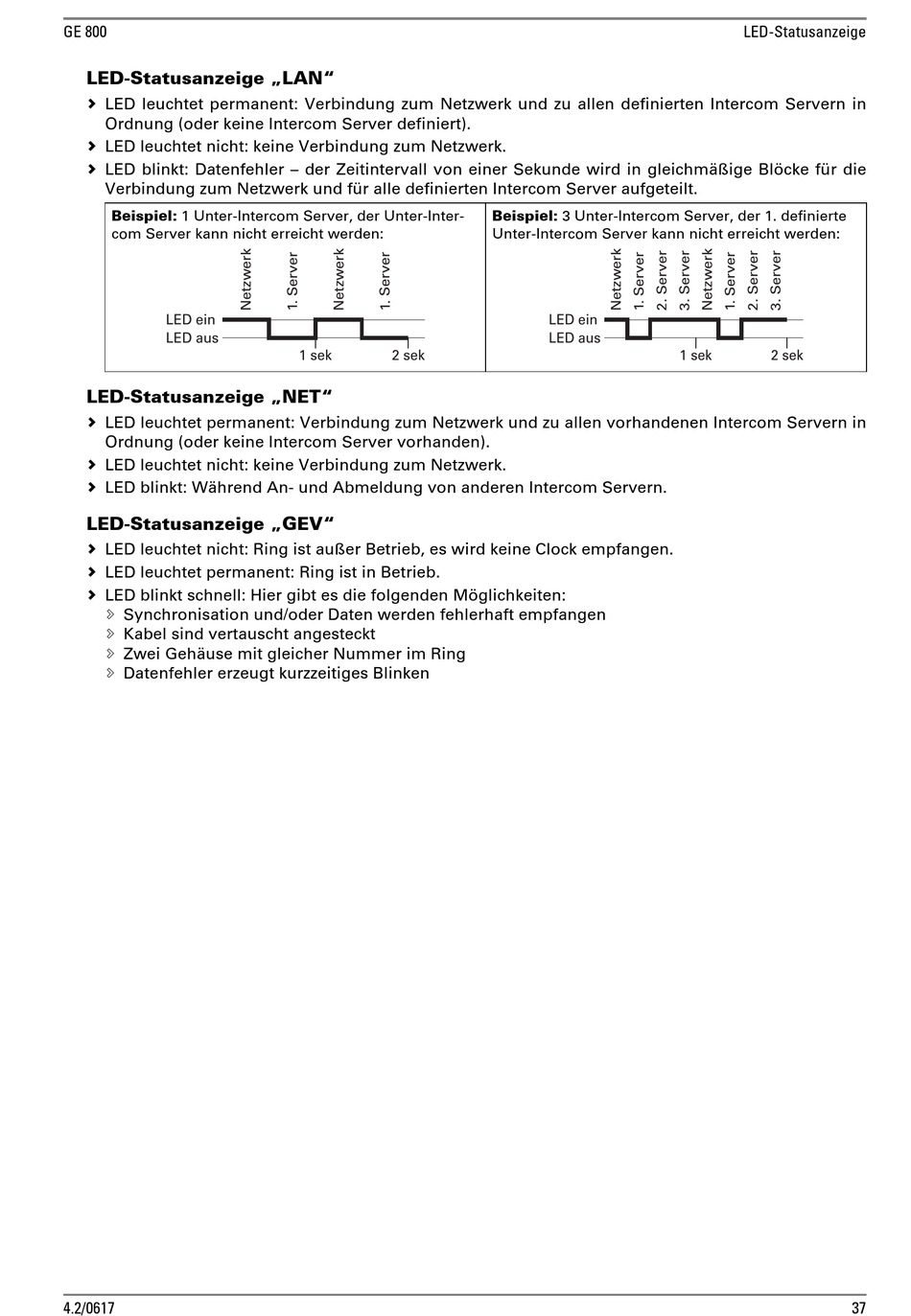

Commend GE 800 Bedienungsanleitung Seite 37

GE 800
LED-Statusanzeige „LAN"
 LED leuchtet permanent: Verbindung zum Netzwerk und zu allen definierten Intercom Servern in
Ordnung (oder keine Intercom Server definiert).
 LED leuchtet nicht: keine Verbindung zum Netzwerk.
 LED blinkt: Datenfehler – der Zeitintervall von einer Sekunde wird in gleichmäßige Blöcke für die
Verbindung zum Netzwerk und für alle definierten Intercom Server aufgeteilt.
Beispiel: 1 Unter-Intercom Server, der Unter-Inter-
com Server kann nicht erreicht werden:
LED ein
LED aus
LED-Statusanzeige „NET"
 LED leuchtet permanent: Verbindung zum Netzwerk und zu allen vorhandenen Intercom Servern in
Ordnung (oder keine Intercom Server vorhanden).
 LED leuchtet nicht: keine Verbindung zum Netzwerk.
 LED blinkt: Während An- und Abmeldung von anderen Intercom Servern.
LED-Statusanzeige „GEV"
 LED leuchtet nicht: Ring ist außer Betrieb, es wird keine Clock empfangen.
 LED leuchtet permanent: Ring ist in Betrieb.
 LED blinkt schnell: Hier gibt es die folgenden Möglichkeiten:
 Synchronisation und/oder Daten werden fehlerhaft empfangen
 Kabel sind vertauscht angesteckt
 Zwei Gehäuse mit gleicher Nummer im Ring
 Datenfehler erzeugt kurzzeitiges Blinken
4.2/0617
1 sek 2 sek
Beispiel: 3 Unter-Intercom Server, der 1. definierte
Unter-Intercom Server kann nicht erreicht werden:
LED ein
LED aus
LED-Statusanzeige
1 sek 2 sek
37
