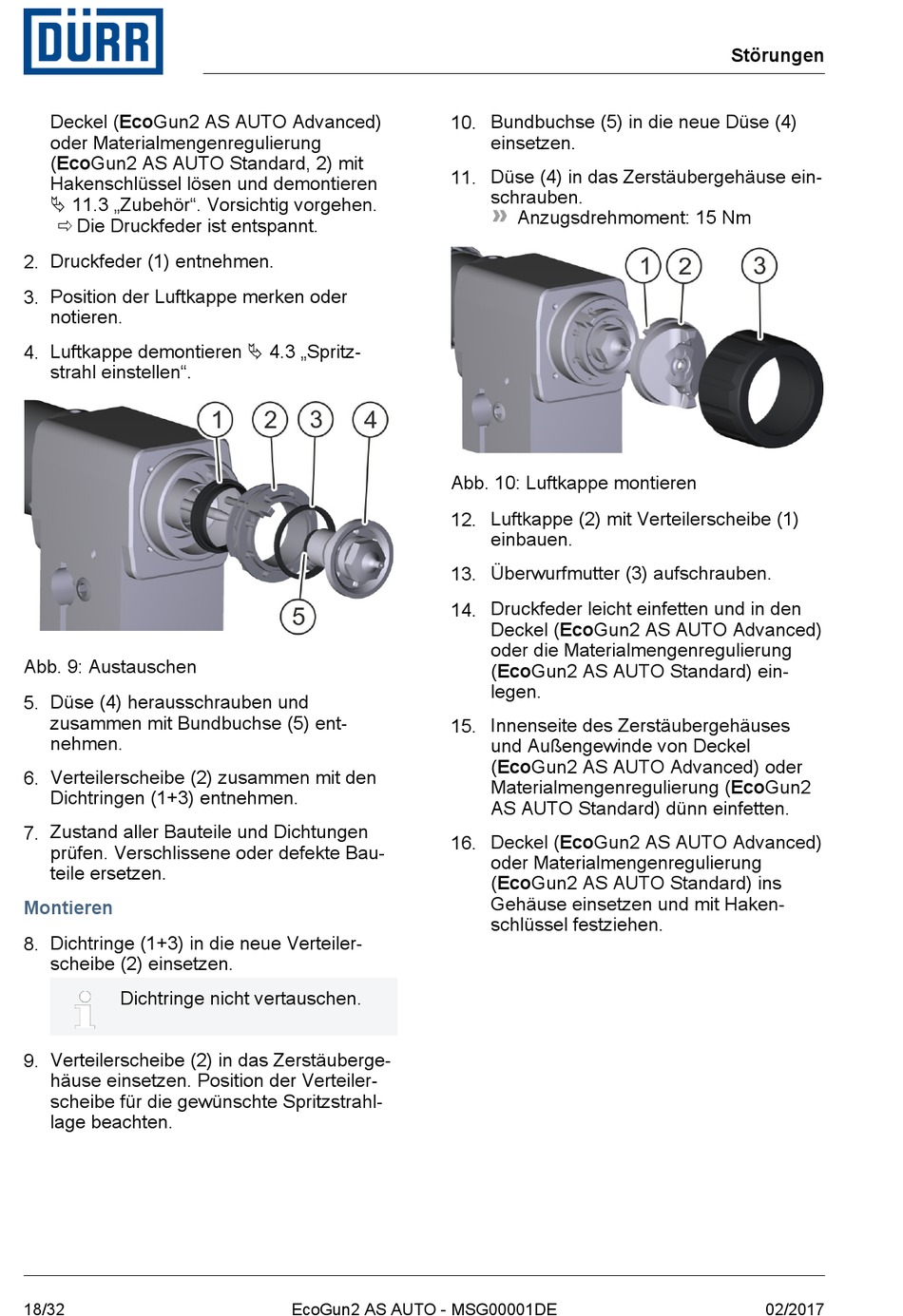

Durr EcoGun2 AS AUTO Betriebsanleitung Seite 18

Deckel (EcoGun2 AS AUTO Advanced)
oder Materialmengenregulierung
(EcoGun2 AS AUTO Standard, 2) mit
Hakenschlüssel lösen und demontieren
Ä 11.3 „Zubehör". Vorsichtig vorgehen.
ð Die Druckfeder ist entspannt.
2. Druckfeder (1) entnehmen.
3. Position der Luftkappe merken oder
notieren.
4. Luftkappe demontieren Ä 4.3 „Spritz-
strahl einstellen".
Abb. 9: Austauschen
5. Düse (4) herausschrauben und
zusammen mit Bundbuchse (5) ent-
nehmen.
6. Verteilerscheibe (2) zusammen mit den
Dichtringen (1+3) entnehmen.
7. Zustand aller Bauteile und Dichtungen
prüfen. Verschlissene oder defekte Bau-
teile ersetzen.
Montieren
8. Dichtringe (1+3) in die neue Verteiler-
scheibe (2) einsetzen.
Dichtringe nicht vertauschen.
9. Verteilerscheibe (2) in das Zerstäuberge-
häuse einsetzen. Position der Verteiler-
scheibe für die gewünschte Spritzstrahl-
lage beachten.
18/32
10. Bundbuchse (5) in die neue Düse (4)
11. Düse (4) in das Zerstäubergehäuse ein-
Abb. 10: Luftkappe montieren
12. Luftkappe (2) mit Verteilerscheibe (1)
13. Überwurfmutter (3) aufschrauben.
14. Druckfeder leicht einfetten und in den
15. Innenseite des Zerstäubergehäuses
16. Deckel (EcoGun2 AS AUTO Advanced)
EcoGun2 AS AUTO - MSG00001DE
einsetzen.
schrauben.
Anzugsdrehmoment: 15 Nm
einbauen.
Deckel (EcoGun2 AS AUTO Advanced)
oder die Materialmengenregulierung
(EcoGun2 AS AUTO Standard) ein-
legen.
und Außengewinde von Deckel
(EcoGun2 AS AUTO Advanced) oder
Materialmengenregulierung (EcoGun2
AS AUTO Standard) dünn einfetten.
oder Materialmengenregulierung
(EcoGun2 AS AUTO Standard) ins
Gehäuse einsetzen und mit Haken-
schlüssel festziehen.
Störungen
02/2017
