Störungen

8.2.2 Nadel tauschen

Schutzausrüstung:
Arbeitsschutzkleidung
Augenschutz
Atemschutzgerät
Schutzhandschuhe
Gehörschutz
Demontieren
1. Deckel (EcoGun2 AS AUTO Advanced)
oder Materialmengenregulierung
(EcoGun2 AS AUTO Standard) mit
Hakenschlüssel lösen und demontieren
Ä 8.2.1 „Düse und Verteilerscheibe tau-
schen".
ð Die Druckfeder ist entspannt.
2. Druckfeder entnehmen.

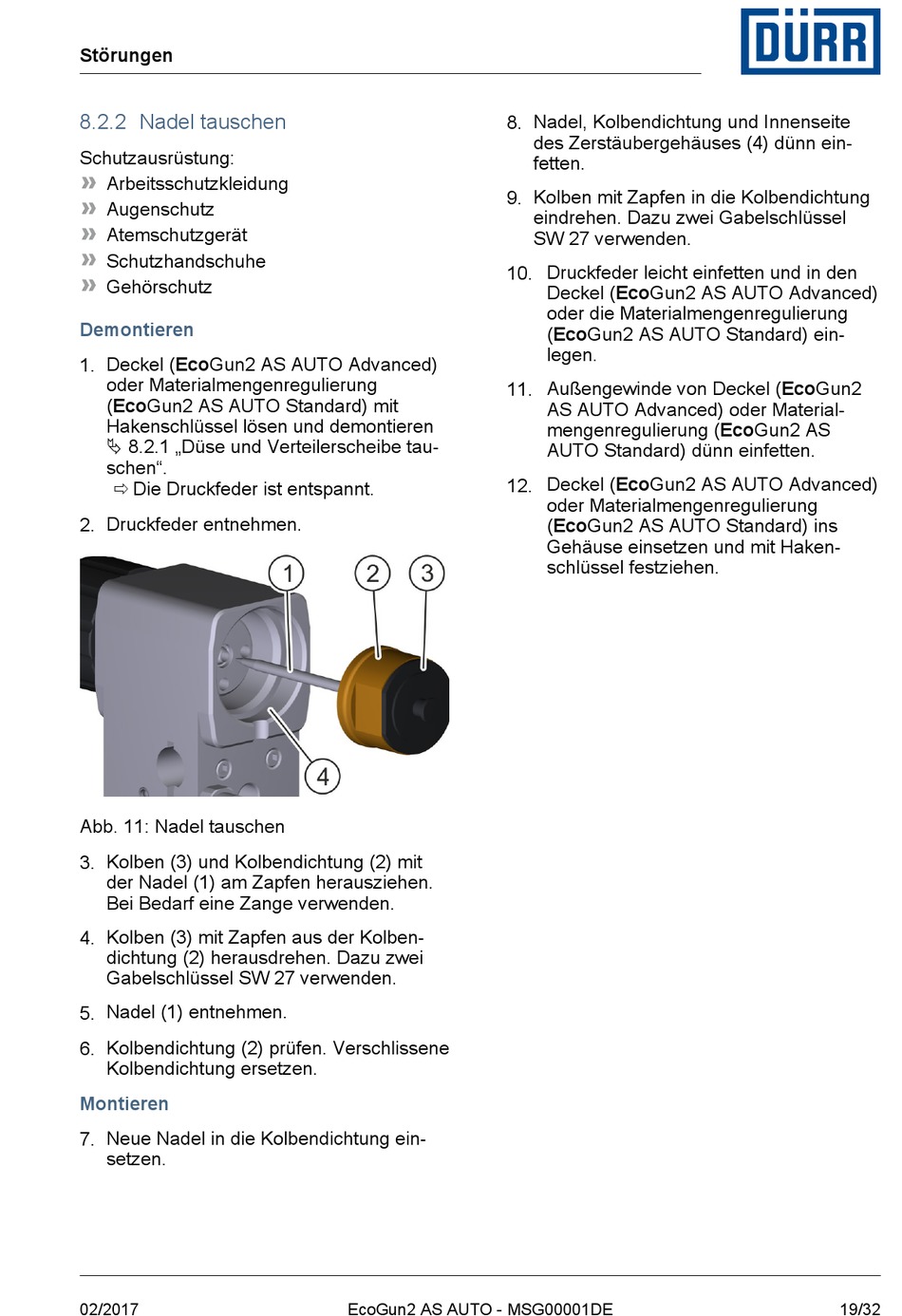

Abb. 11: Nadel tauschen
3. Kolben (3) und Kolbendichtung (2) mit
der Nadel (1) am Zapfen herausziehen.
Bei Bedarf eine Zange verwenden.
4. Kolben (3) mit Zapfen aus der Kolben-
dichtung (2) herausdrehen. Dazu zwei
Gabelschlüssel SW 27 verwenden.
5. Nadel (1) entnehmen.
6. Kolbendichtung (2) prüfen. Verschlissene
Kolbendichtung ersetzen.
Montieren
7. Neue Nadel in die Kolbendichtung ein-
setzen.
02/2017
8. Nadel, Kolbendichtung und Innenseite
9. Kolben mit Zapfen in die Kolbendichtung
10. Druckfeder leicht einfetten und in den
11. Außengewinde von Deckel (EcoGun2
12. Deckel (EcoGun2 AS AUTO Advanced)
EcoGun2 AS AUTO - MSG00001DE
des Zerstäubergehäuses (4) dünn ein-
fetten.
eindrehen. Dazu zwei Gabelschlüssel
SW 27 verwenden.
Deckel (EcoGun2 AS AUTO Advanced)
oder die Materialmengenregulierung
(EcoGun2 AS AUTO Standard) ein-
legen.
AS AUTO Advanced) oder Material-
mengenregulierung (EcoGun2 AS
AUTO Standard) dünn einfetten.
oder Materialmengenregulierung
(EcoGun2 AS AUTO Standard) ins
Gehäuse einsetzen und mit Haken-
schlüssel festziehen.
