Schnittstellen
RS-232
Seite 22 von 62
L
N
HS-
Maximal anschließbar: 32 Zähler
Der Busanschluss ist auf 120 Ohm (nominal) terminiert und die Kabellänge
auf 1000m begrenzt.
Die Schnittstelle ist gegenüber dem Netzanschluss potentialgetrennt.
Die Schnittstelle entspricht der V.24 / V.28 Spezifikation.

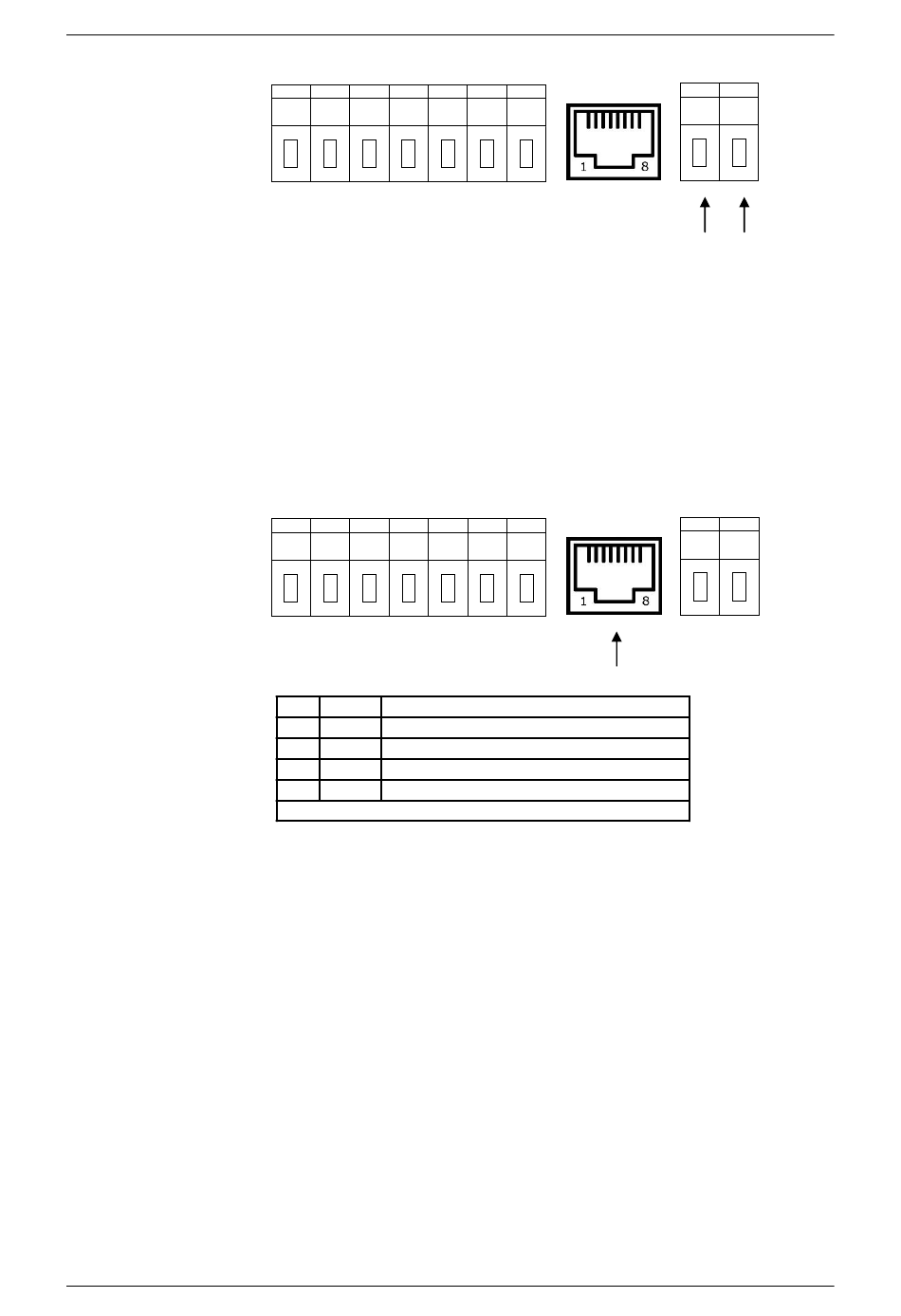

Der Anschluss eines Zählers an die Schnittstelle RS-232 erfolgt über die
RJ45-Buchse neben dem Klemmenblock.
L
N
HS-
RJ45
Pin
Signal
Beschreibung
2
DSR
Ausgang; Immer aktiv
4
GND
Signalmasse
5
TXD
Ausgang; Daten zum Zähler
6
RXD
Eingang; Daten vom Zähler
Alle weiteren Pins sind reserviert.
Maximal anschließbar: 1 Zähler
Zum Anschließen muss unter Umständen ein Adapterkabel (bspw. D-Sub9
DE-9 auf RJ-45) verwendet werden.
Die Schnittstelle ist gegenüber dem Netzanschluss potentialgetrennt.
Lokale Konfiguration:
Mit einem an diese Schnittstelle angeschlossenen Rechner kann das ZDUE-
LTE-PLUS-VII konfiguriert werden.
Die Einstellung dafür ist: 19200 Baud, 8N1.
Auf diese Werte wird die RS-232-Schnittstelle automatisch gesetzt, sobald
keine LTE/GPRS-Verbindung besteht.
RJ45
HS+ RTX- RTX+
RJ45
HS+ RTX- RTX+
RT-
RT+
RT-
RT+
ZDUE-LTE-PLUS-VII
