Inbetriebnahme
Versorgungsspannung
Wechselspannung:
Gleichspannung
(verpolungssicher):
3.4 Antenne anbringen und anschließen
Eigenschaften
Antenne
Seite 18 von 62
Das ZDUE-LTE-PLUS-VII kann sowohl mit Wechselspannungen als auch
mit Gleichspannungen betrieben werden.
Nominalwerte
100VAC bis 230VAC ohne
Umschaltung (50/60 Hz)
60VDC bis 100VDC ohne
Umschaltung
Das Gerät entspricht der Schutzklasse 2. Die Versorgung der Schnittstellen
ist galvanisch von der Elektronik getrennt.
Antennenbuchse
Beachten Sie die Anleitung, die Ihrer Antenne beiliegt. Die Antenne muss
folgende Eigenschaften haben: Passiv, Gewinn < 2,3 dBi, VSWR < 2:1,
Impedanz 50 Ω, angepasst für die genutzten Frequenzbänder. Erfüllt die
Antenne diese Eigenschaften nicht werden Signalqualität und Anpassung
nachteilig beeinflusst.
Verwenden Sie Antennen aus dem Zubehörsortiment des ZDUE.

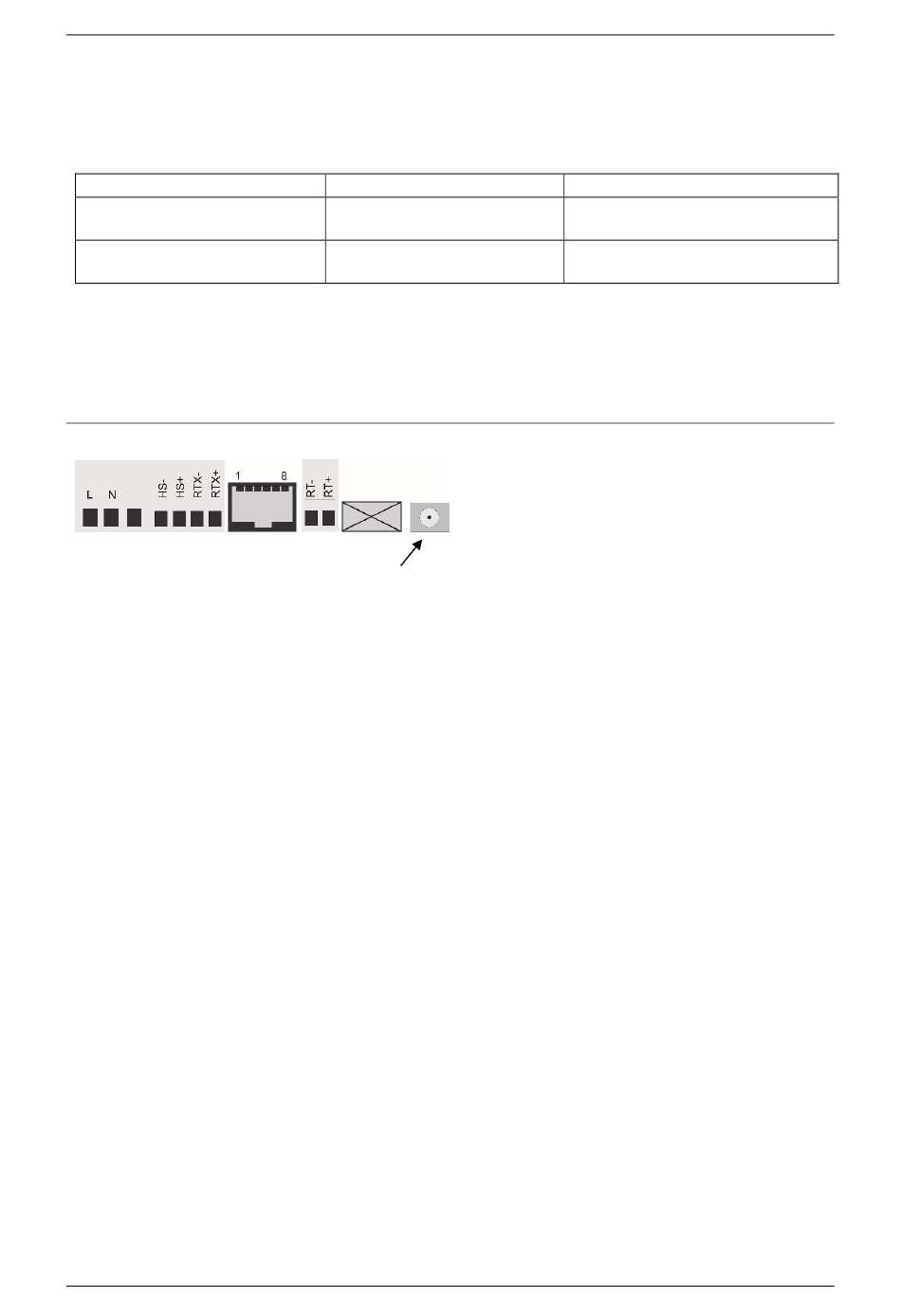

An die Antennenbuchse (ANT) vom Typ SMA oder FAKRA-D wird die
Antenne angeschlossen. Die Antenne ist so zu installieren, dass eine hohe
Feldstärke erreicht wird. Achten Sie darauf, dass sich in der Nähe der
Antenne keine größeren Metallgegenstände (z.B. Stahlbeton) befinden, da
diese die Signalqualität nachteilig beeinflussen.
Maximalwerte
76VAC bis 253VAC
54VDC bis 110VDC
Interne und externe Antennen des ZDUE-LTE-
PLUS-VII dürfen nur mit einem Mindestabstand
von 20 cm von Menschen entfernt installiert und
betrieben werden.
Die Antennen müssen so installiert und betrieben
werden, dass sie nicht mit anderen Antennen
oder Geräten interagieren.
Bei Verwendung einer Richtantenne, beachten
Sie die gesetzliche Begrenzung für elektromag-
netische Felder (0 Hz bis 300 GHz) in öffent-
lichen Räumen. Details siehe Empfehlungen des
EU-Rates 1999/519/EG vom 12. Juli 1999.
Die Installation im Freien ist zwingend durch eine
Fachkraft durchzuführen. Den Normen EN
60728-11 und VDE 0855-300 sowie ggf. weiteren
nationalen Installations-Richtlinien zum
Blitzschutz ist Folge zu leisten.
