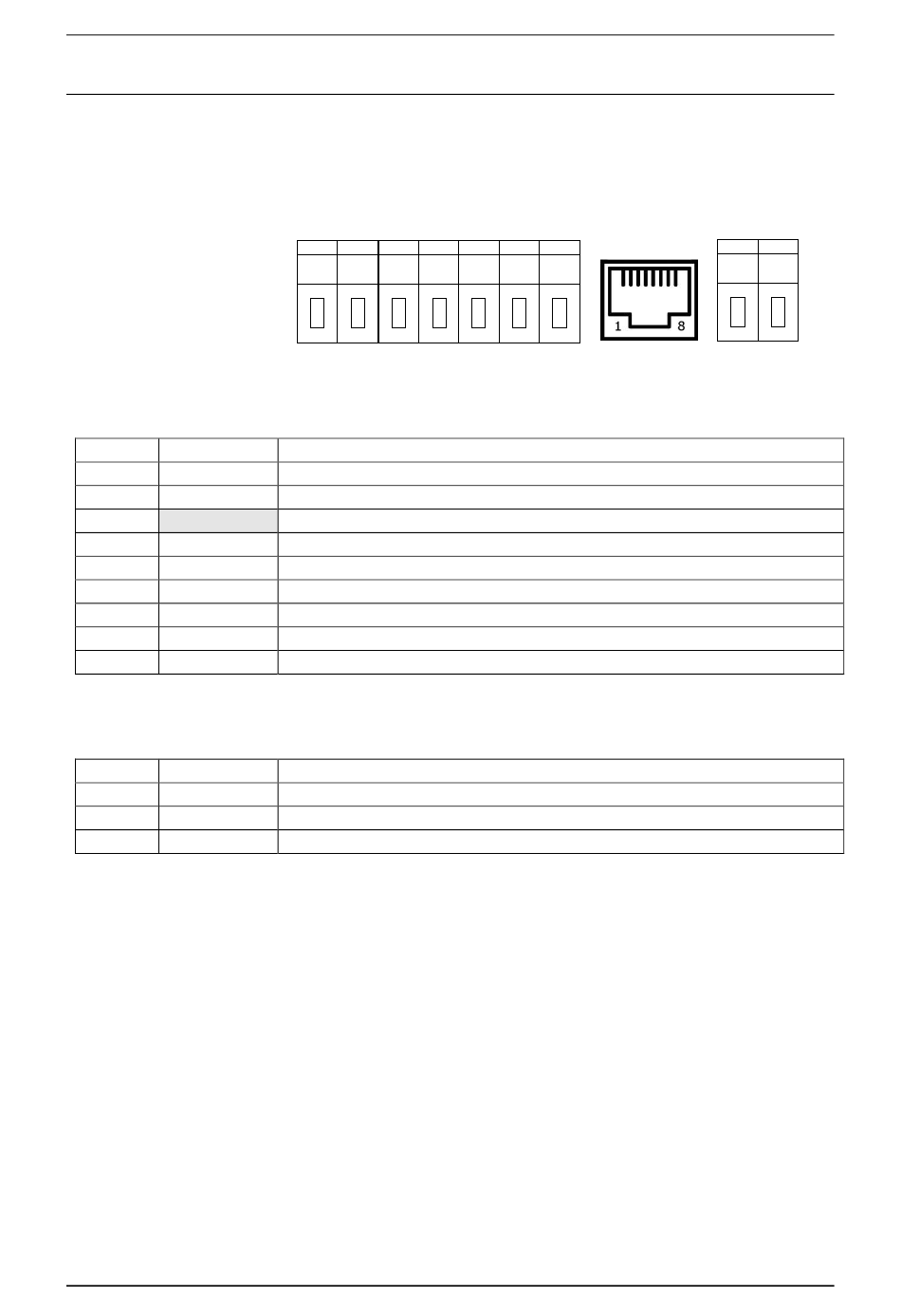

2.5 Anschlüsse am Klemmenblock, RJ45-Buchse
Klemmenblock:
PIN-Nr.
Signal
1
L
2
N
3
4
HS-
5
HS+
6
RTX-
7
RTX+
8
RT-
9
RT+
RJ45:
2
DSR
4
GND
5
TxD
6
RxD
ZDUE-LTE-PLUS-VII
Der Anschluss des ZDUE-LTE-PLUS-VII an die Versorgungsspannung
sowie der Anschluss der Zähler an das ZDUE-LTE-PLUS-VII erfolgen über
den 9-poligen Klemmenblock (Versorgung, Hilfsspannung, CL, RS-485)
sowie eine RJ45-Buchse (RS-232).
L
N
HS- HS+ RTX- RTX+
Funktion/Kommentar
Anschluss Netzspannung
Anschluss Netzspannung
Nicht belegt
Hilfsspannung -
Hilfsspannung +
Current Loop CL1 -
Current Loop CL1 +
RS-485 RT-
RS-485 RT+
Positive RS-232 Spannung (Ausgang; immer aktiv)
Signal-GND / Kabelschirm
RS-232 TxD
(Ausgang)
RS-232 RxD
(Eingang)
Bedienelemente, Anschüsse und Funktionsanzeigen
RJ45
RT-
RT+
Seite 15 von 62
