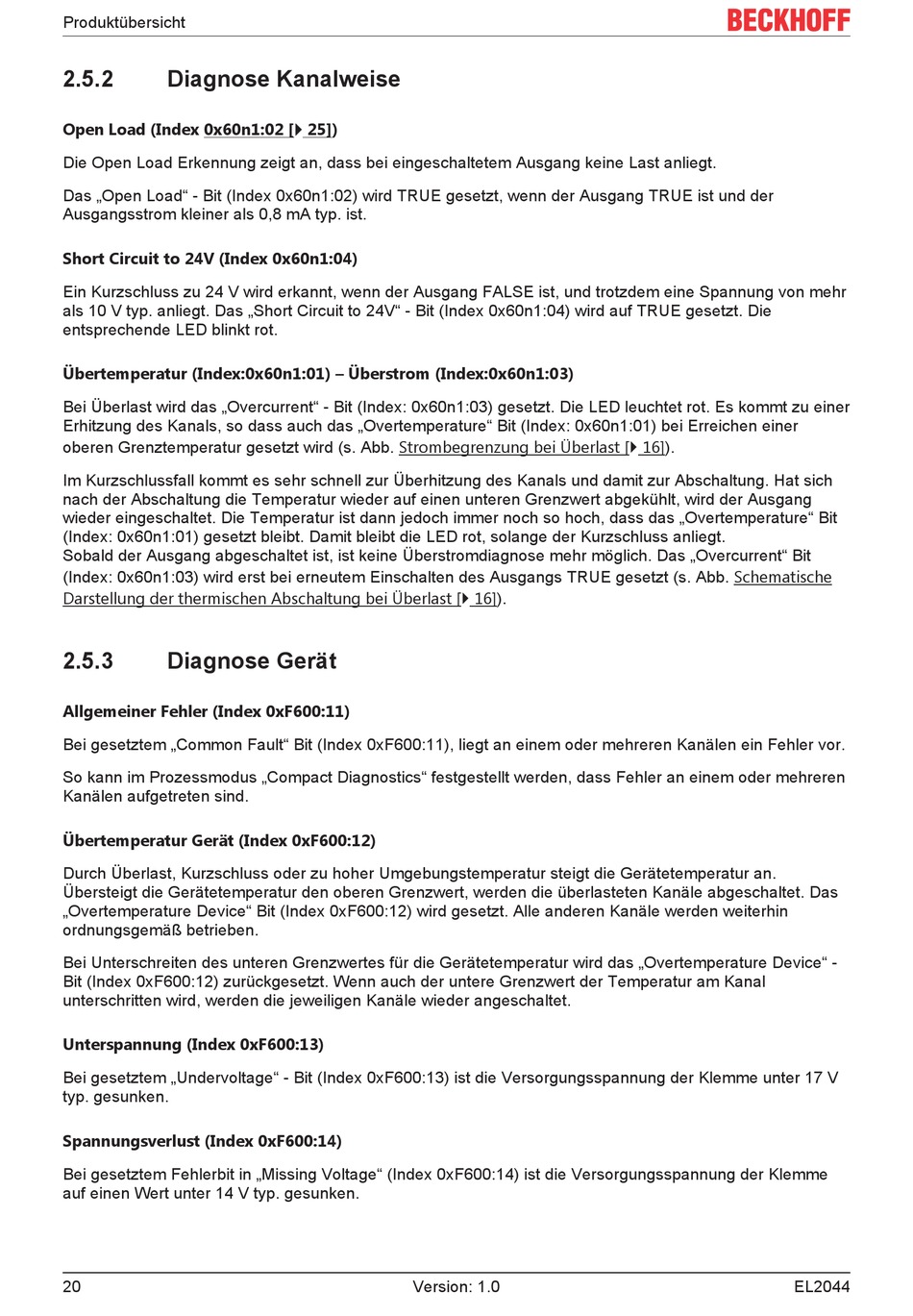

2.5.2
Diagnose Kanalweise
Open Load (Index 0x60n1:02 [} 25])
Die Open Load Erkennung zeigt an, dass bei eingeschaltetem Ausgang keine Last anliegt.
Das „Open Load" - Bit (Index 0x60n1:02) wird TRUE gesetzt, wenn der Ausgang TRUE ist und der
Ausgangsstrom kleiner als 0,8 mA typ. ist.
Short Circuit to 24V (Index 0x60n1:04)
Ein Kurzschluss zu 24 V wird erkannt, wenn der Ausgang FALSE ist, und trotzdem eine Spannung von mehr
als 10 V typ. anliegt. Das „Short Circuit to 24V" - Bit (Index 0x60n1:04) wird auf TRUE gesetzt. Die
entsprechende LED blinkt rot.
Übertemperatur (Index:0x60n1:01) – Überstrom (Index:0x60n1:03)
Bei Überlast wird das „Overcurrent" - Bit (Index: 0x60n1:03) gesetzt. Die LED leuchtet rot. Es kommt zu einer
Erhitzung des Kanals, so dass auch das „Overtemperature" Bit (Index: 0x60n1:01) bei Erreichen einer
oberen Grenztemperatur gesetzt wird (s. Abb. Strombegrenzung bei Überlast [} 16]).
Im Kurzschlussfall kommt es sehr schnell zur Überhitzung des Kanals und damit zur Abschaltung. Hat sich
nach der Abschaltung die Temperatur wieder auf einen unteren Grenzwert abgekühlt, wird der Ausgang
wieder eingeschaltet. Die Temperatur ist dann jedoch immer noch so hoch, dass das „Overtemperature" Bit
(Index: 0x60n1:01) gesetzt bleibt. Damit bleibt die LED rot, solange der Kurzschluss anliegt.
Sobald der Ausgang abgeschaltet ist, ist keine Überstromdiagnose mehr möglich. Das „Overcurrent" Bit
(Index: 0x60n1:03) wird erst bei erneutem Einschalten des Ausgangs TRUE gesetzt (s. Abb. Schematische
Darstellung der thermischen Abschaltung bei Überlast [} 16]).
2.5.3
Diagnose Gerät
Allgemeiner Fehler (Index 0xF600:11)
Bei gesetztem „Common Fault" Bit (Index 0xF600:11), liegt an einem oder mehreren Kanälen ein Fehler vor.
So kann im Prozessmodus „Compact Diagnostics" festgestellt werden, dass Fehler an einem oder mehreren
Kanälen aufgetreten sind.
Übertemperatur Gerät (Index 0xF600:12)
Durch Überlast, Kurzschluss oder zu hoher Umgebungstemperatur steigt die Gerätetemperatur an.
Übersteigt die Gerätetemperatur den oberen Grenzwert, werden die überlasteten Kanäle abgeschaltet. Das
„Overtemperature Device" Bit (Index 0xF600:12) wird gesetzt. Alle anderen Kanäle werden weiterhin
ordnungsgemäß betrieben.
Bei Unterschreiten des unteren Grenzwertes für die Gerätetemperatur wird das „Overtemperature Device" -
Bit (Index 0xF600:12) zurückgesetzt. Wenn auch der untere Grenzwert der Temperatur am Kanal
unterschritten wird, werden die jeweiligen Kanäle wieder angeschaltet.
Unterspannung (Index 0xF600:13)
Bei gesetztem „Undervoltage" - Bit (Index 0xF600:13) ist die Versorgungsspannung der Klemme unter 17 V
typ. gesunken.
Spannungsverlust (Index 0xF600:14)
Bei gesetztem Fehlerbit in „Missing Voltage" (Index 0xF600:14) ist die Versorgungsspannung der Klemme
auf einen Wert unter 14 V typ. gesunken.
