4.16
Diagnose
4.16.1
Diagnose-LEDs
Die LEDs Diag 1 bis Diag 4 zeigen Diagnoseinformationen zum EJ6910 an.

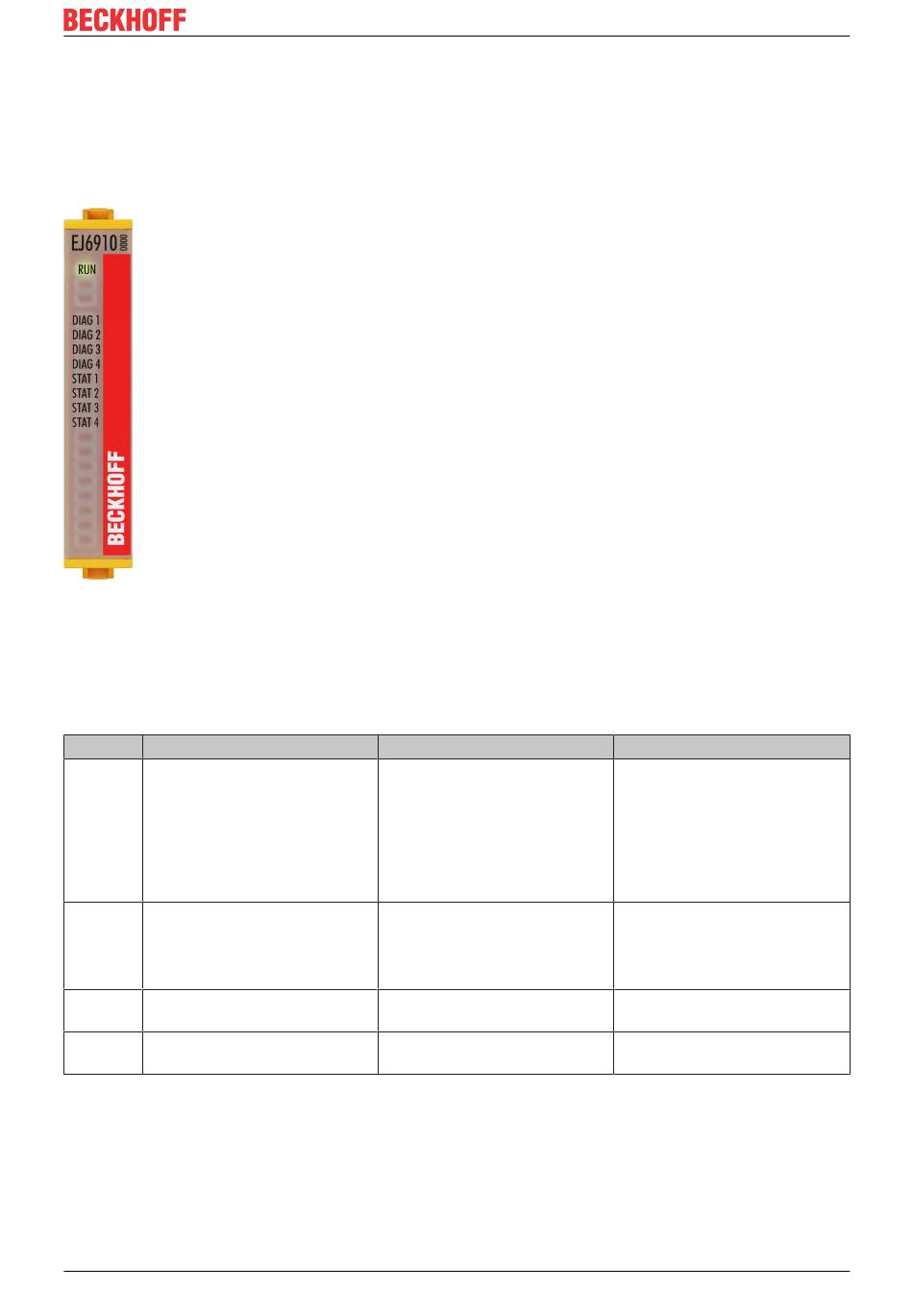

Abb. 151: Diagnose LEDs des EJ6910
4.16.1.1
LED-Anzeigen
Diagnose-LEDs
LED
leuchtet
Diag 1
Umgebungsvariablen,
(grün)
Betriebsspannung und interne
Tests sind im gültigen Bereich
• Wenn Diag 2 blinkt, handelt
es sich um einen Logik-
Fehlercode
Diag 2
Zusammen mit Diag 3 und 4:
(rot)
Global Shutdown
(siehe Diag Historie der
TwinSAFE-Komponente)
Diag 3
Global Fault oder Global
(rot)
Shutdown auf µC1
Diag 4
Global Fault oder Global
(rot)
Shutdown auf µC2
1. Ein Global Fault setzt die TwinSAFE-Komponente dauerhaft still, so dass sie ausgetauscht werden
muss. Ein Global Shutdown setzt die TwinSAFE-Komponente temporär still. Durch Aus- und wieder
Einschalten kann der Fehler zurückgesetzt werden.
EJ6910
blinkt
-
Logik- oder Environment-
Fehlercode entsprechend
1)
liegt vor.
Diag1 und untenstehender
Tabellen wird ausgegeben
-
1)
-
1)
Version: 1.8.0
aus
Umgebungsvariablen,
Betriebsspannung und interne
Tests sind außerhalb des
gültigen Bereichs
• Wenn Diag 2 blinkt, handelt
es sich um einen
Environment-Fehlercode
Zusammen mit Diag 3 und 4:
1)
Global Fault
liegt vor. (siehe
Diag-Historie der TwinSAFE-
Komponente)
Kein Global Fault oder Global
1)
Shutdown auf µC1
Kein Global Fault oder Global
1)
Shutdown auf µC2
Betrieb
