5.1.1 Nassaufstellung mit automatischer

Kupplung

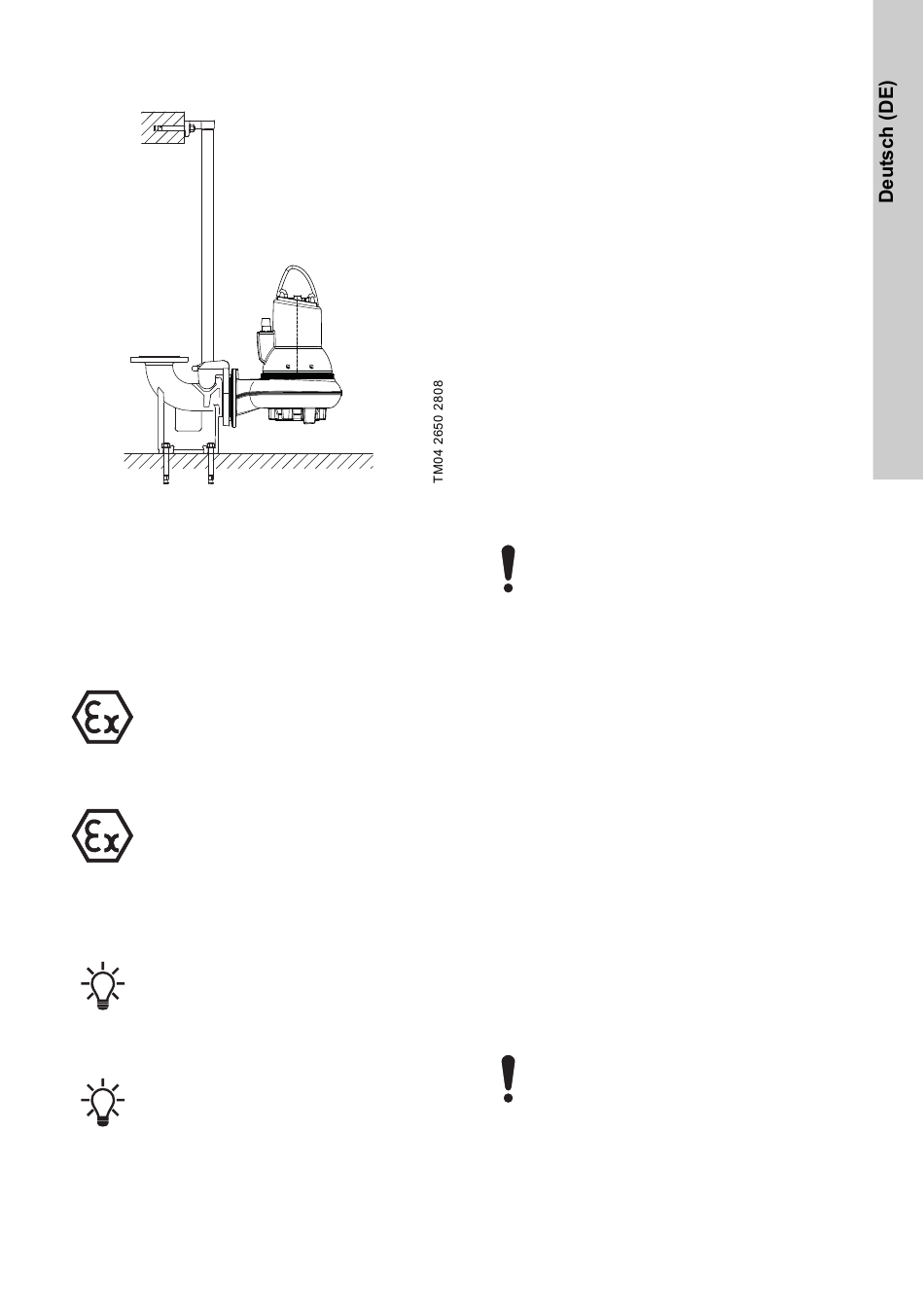

Abb. 5 Nassaufstellung mit automatischer
Kupplung
Bei einer Festinstallation kann die Pumpe auf einer
stationären automatischen Kupplung mit Führungs-
rohren montiert werden. Das automatische Kupp-
lungssystem erleichtert das Durchführen von War-
tungs- und Instandsetzungsarbeiten, da die Pumpe
damit ohne großen Aufwand aus dem Behälter gezo-
gen werden kann.
Vor Beginn der Installationsarbeiten muss
sichergestellt sein, dass keine explosions-
fähige Atmosphäre im Behälter vorhanden
ist.
Prüfen Sie den Ölstand und die Beschaf-
fenheit des Öls alle 3000 Betriebsstunden
bzw. mindestens einmal im Jahr.
Bei einer neuen Pumpe bzw. nach einem
Austausch der Wellendichtung müssen
Ölstand und Wassergehalt nach einer ein-
wöchigen Betriebszeit geprüft werden.
Die Rohrleitungen dürfen nicht unter über-
mäßiger Kraftanwendung installiert wer-
den. Das Gewicht der Rohrleitungen darf
nicht auf der Pumpe lasten. Verwenden
Sie Losflansche, um die Installation zu
erleichtern und Rohrspannungen an den
Flanschen und Schrauben zu vermeiden.
Bauen Sie keine elastischen Elemente
oder Bälge in die Rohrleitungen ein. Diese
Elemente dürfen niemals zum Ausrichten
der Rohrleitungen eingesetzt werden.
Vorgehensweise:
1. Bohren Sie Befestigungslöcher für die Führungs-
rohrkonsole in die Innenwand des Behälters und
bringen Sie die Rohrkonsole provisorisch mit
zwei Schrauben an.
2. Platzieren Sie den Kupplungsfuß auf dem Behäl-
terboden. Ermitteln Sie die korrekte Position mit
einem Senklot. Befestigen Sie die automatische
Kupplung mit Expansionsbolzen. Bei einem
unebenen Behälterboden muss der Kupplungs-
fuß unterfüttert werden, damit die automatische
Kupplung beim Festschrauben horizontal ausge-
richtet ist.
3. Montieren Sie die Druckleitung nach den aner-
kannten Regeln der Technik verdreh- und span-
nungsfrei.
4. Setzen Sie die Führungsrohre in den Kupplungs-
fuß ein und passen Sie die Rohrlänge entspre-
chend der Lage der Rohrkonsole genau an, die
oben im Behälter provisorisch angeschraubt ist.
5. Lösen Sie die Schrauben der provisorisch ange-
brachten Rohrkonsole. Setzen Sie die obere
Rohrkonsole in die Führungsrohre ein. Befesti-
gen Sie die Rohrkonsole an der Behälterinnen-
wand.
Die Führungsrohre dürfen kein Axialspiel
aufweisen, da sonst beim Betrieb der
Pumpe Geräusche verursacht werden.
6. Vor dem Absenken der Pumpe müssen Steine,
Schutt usw. aus dem Behälter entfernt werden.
7. Montieren Sie die Führungsklaue am Druckstut-
zen der Pumpe.
8. Schieben Sie die Führungsklaue an der Pumpe
zwischen den Führungsrohren ein und lassen Sie
die Pumpe mithilfe einer am Hebebügel befestig-
ten Kette vorsichtig in den Behälter ab. Wenn die
Pumpe den Kupplungsfuß erreicht, rastet sie
automatisch fest ein.
9. Hängen Sie die Kette mit einem geeigneten
Haken in der Nähe der Behälteröffnung auf,
sodass die Kette nicht mit dem Pumpengehäuse
in Berührung kommen kann.
10. Passen Sie die Länge des Stromkabels an,
indem Sie es mit einer Zugentlastung so weit auf-
wickeln, dass es während des Betriebs nicht
beschädigt werden kann. Befestigen Sie die
Kabelentlastung an einem geeigneten Haken
oben am Behälter. Vergewissern Sie sich, dass
die Kabel nicht geknickt oder eingeklemmt wer-
den.
11. Schließen Sie das Stromkabel an.
Das freie Kabelende darf nicht in Wasser
eintauchen, da sonst Wasser in das Kabel
eindringen kann.
