MONTAGE
Für die Montage sind zwei Personen erforderlich. Bringen Sie alle Teile des Heimtrainers in einen
gut beleuchteten Raum und entfernen Sie das Verpackungsmaterial.
Entsorgen Sie die Verpackungsmaterialien erst, wenn die Montage abgeschlossen ist.
Neben den mitgelieferten Werkzeugen benötigen Sie zur Montage einen einstellbaren
Schraubenschlüssel

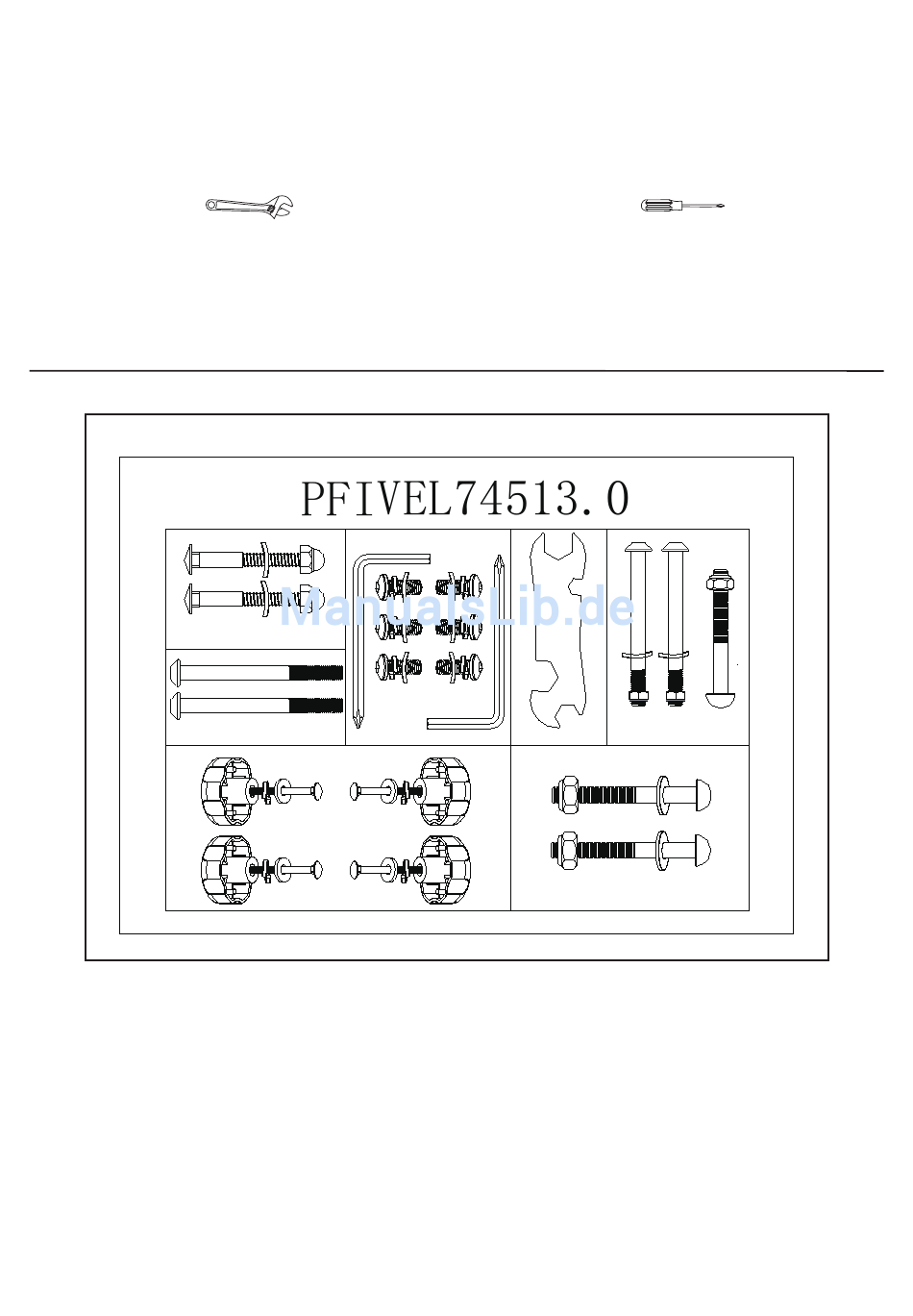

Verwenden Sie zur Identifizierung der Kleinteile bei der Montage die Teilezeichnungen. Die Zahlen
in Klammen unter der jeweiligen Zeichnung beziehen sich auf die Schlüsselnummer des Teils aus der
TEILELISTE am Ende dieses Handbuchs. Die Zahl nach der Klammer gibt die Menge an, die für das
Zusammenbauen benötigt wird. Hinweis: Einige Kleinteile können bereits vormontiert sein. Falls ein
Teil im Montage-Set fehlt, prüfen Sie, ob es bereits vormontiert wurde.
und einen Kreuzschlitzschraubendreher
NO 36*2 NO 13*2 NO 40*2
NO 100*2
NO 52*4
NO 57*4
NO 58*4
NO 59*4
NO 13*6
NO 14*6
NO 15*6
NO 115*2
NO 116*1
5
.
NO 3*2
NO 13*2
NO 30*1 NO 22*3
NO 46*2 NO 49*2 NO 50*2
