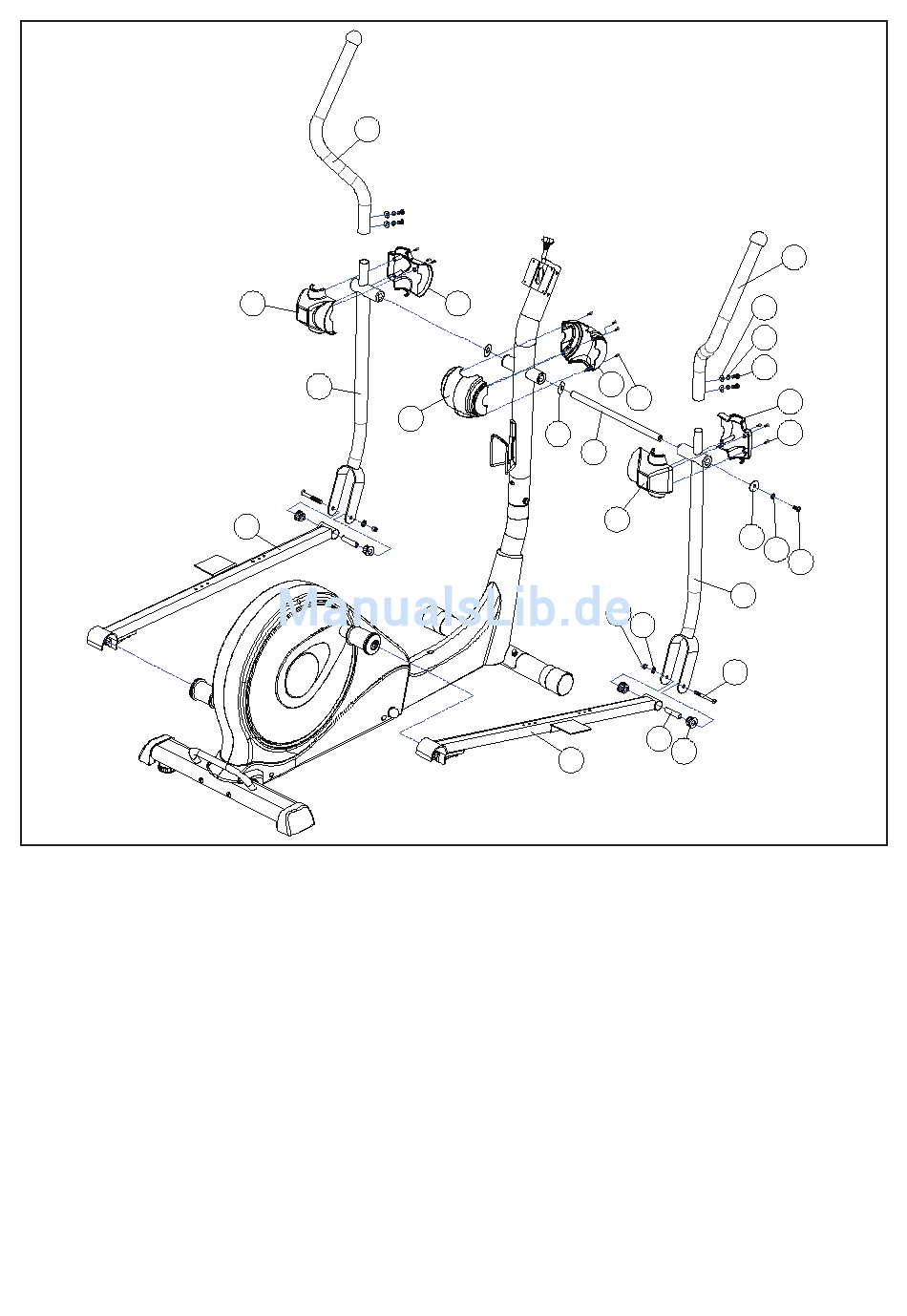

SCHRITT 3
Schieben Sie die untere Schwenkstange (links und rechts) (21) auf die Drehstange (24) und befestigen
Sie sie mithilfe von 2 Inbusschrauben (18), 2 Federn (14), 2 Beilagscheiben (19) und 2 schwarzen
Beilagscheiben (25) und ziehen Sie sie ganz an.
Bringen Sie die obere Schwenkstange (links und rechts) (11) an, indem Sie sie in die Schlitze oben an
der unteren Schwenkstange (links und rechts) (21) stecken und mithilfe von 4 Inbusschrauben (15),
4 Federn (14) und 4 gebogenen Beilagscheiben (13) befestigen und ganz anziehen.
Befestigen Sie die Trägerstangen der Fußplatte (51L+R) mit Inbusschrauben (46) an den unteren
Schwenkstangen (21) und befestigen Sie sie mit Beilagscheiben (49) und Muttern (50).
Befestigen Sie die Kunststoffabdeckung (16L+R) und (27F+R) an der Schwenkstange und Griffstange
getrennt mit Schrauben (17).
11L
16F
21L
27F
51L
16R
27R
25
24
16F
50
51R
7
11R
13
14
15
17
16R
17
19
14
18
21R
49
46
48
47
