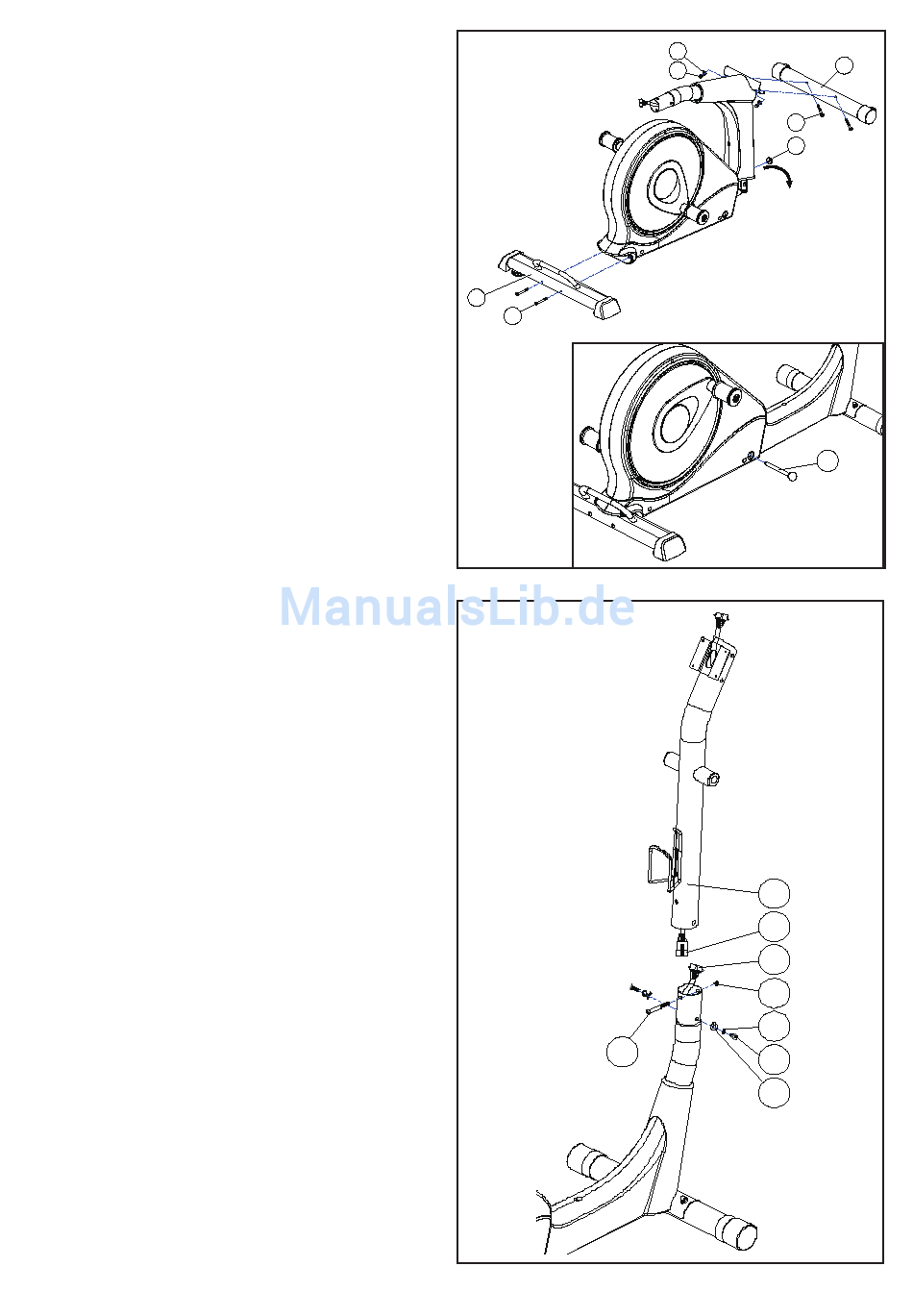

SCHRITT 1
Befestigen Sie den vorderen Stabilisator (35)
mit 2 Wagenschrauben (36) von der Unterseite
des Stabilisators aus. Befestigen Sie ihn
mit 2 gebogenen Beilagscheiben (13) und
2 Kappenmuttern (40). Befestigen Sie den hinteren
Stabilisator (101) mit 2 Inbusschrauben (100).
Entfernen Sie den vorderen Hauptrahmen (33)
und halten Sie dabei den gesamten Rahmen
waagrecht.
Verwenden Sie eine Schraube (95) in der Buchse,
um den Hauptrahmen zusammen zu halten.
Achtung: Bevor Sie die Schraube (95)
hineinstecken, passen Sie den Knopf (39) unter
dem unteren Rohr so an, dass er waagrecht ist.
So können Sie die Schraube (95) problemlos
hineinstecken.
SCHRITT 2
Heben Sie die Haltestange (26) vorsichtig,
bis sie senkrecht ist. Verbinden Sie das obere
Konsolenkabel (31) und das Verbindungskabel (32).
Entfernen Sie die lose angebrachten
Inbusschrauben (15), Feder (14) und gebogenen
Beilagscheiben (13) vom Hauptrahmen
und der Haltestange (26). Bringen Sie die
2 M8-Inbusschrauben (15), 2 Federn (14) und
2 gebogenen Beilagscheiben (13), die
M8-Inbusschraube (30) und die M8-Mutter (22)
an und richten Sie die Haltestange so aus,
dass sie gerade ist, und ziehen Sie dann die
Inbusschrauben ganz fest.
101
100
30
6
13
40
36
38
STEP 1
26
31
32
22
14
15
13
35
95
