ANWENDUNGSSOFTWARE
Durch Klicken auf die Schaltfl äche Run wird das in unten gezeigte Diagramm
aufgerufen. Im Diagramm erscheinen die gemessenen und berechneten Feuchtewerte,
die im Bereich Chart gewählt wurden zur leichteren Identifi zierung jeweils in einer
spezifi schen Farbe für jeden Wert. Skalieren, zoomen und scrollen von X- und Y-Achse
des Diagramms funktioniert über die Drop-Down-Einträge im Fenster Chart Settings
(Grafi k-Einstellungen). Dieses wird durch Klicken auf die Schaltfl äche Chart Settings
aufgerufen.

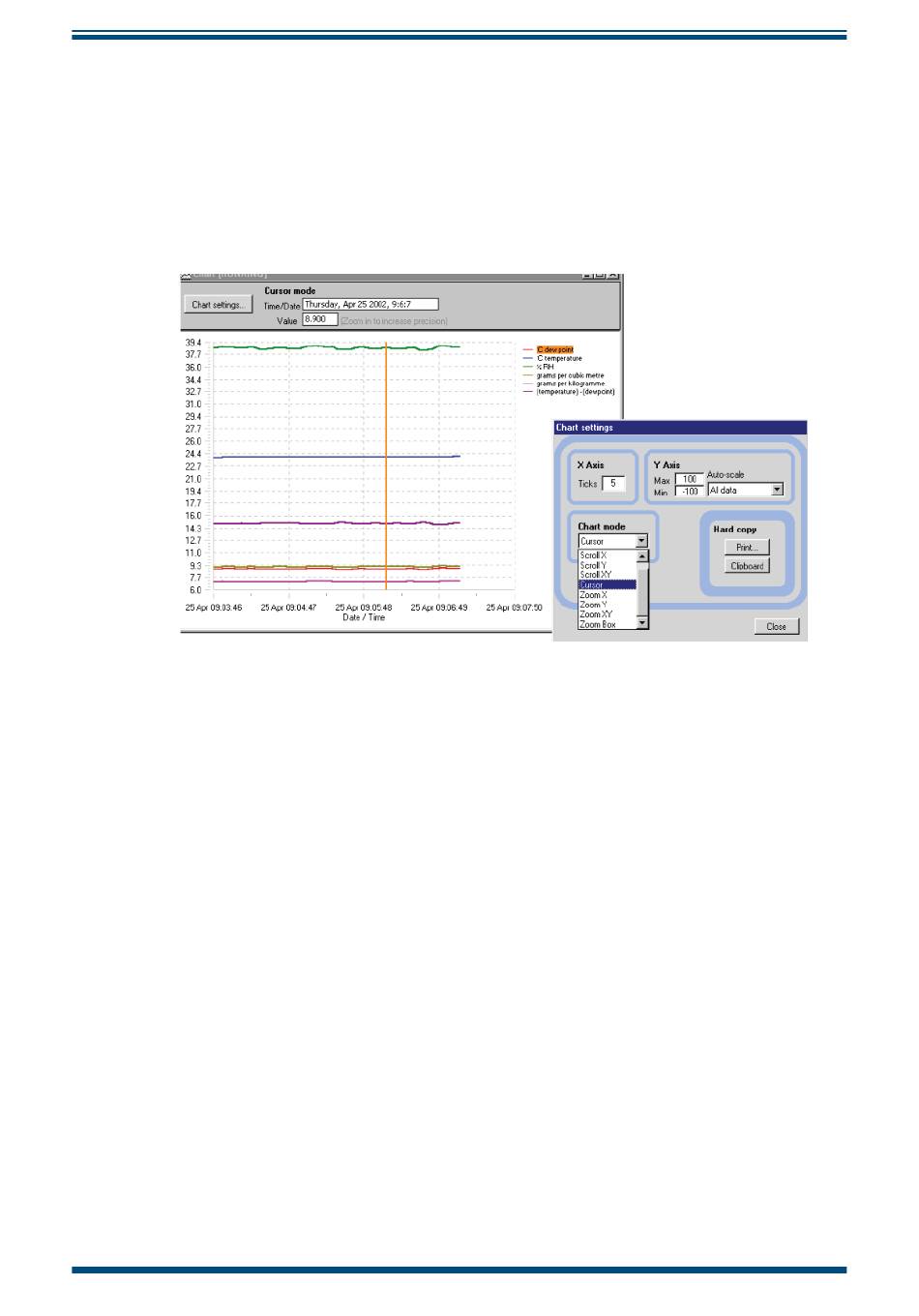

Abbildung 23 Fenster „Chart"
Die X- und Y-Achsen der Grafi k können individuell skaliert werden. Die X-Achse kann
mithilfe der Funktion ZoomX im Bereich Chart mode (Grafi k-Modus) und die Y-Achse
mithilfe der Werte Max und Min oder durch Auswählen eines Parameters in der Liste
Auto-scale skaliert werden, wodurch die Y-Achse entsprechend den tatsächlichen
Parameterwerten skaliert wird.
Für die Grafi k stehen mehrere Modi zur Verfügung, die über die Dropdown-Liste Chart
mode ausgewählt werden können: Plot, Scroll (X, Y, XY), Cursor, Zoom (X, Y, XY) und
Zoom Box. Um die Scroll- und Zoom-Modi verwenden zu können, treffen Sie zuerst
Ihre Auswahl, positionieren dann den Mauszeiger in der Grafi k und halten die linke
Maustaste gedrückt, während Sie die Maus über die Grafi k bewegen. Dadurch wird die
Grafi k entsprechend gezoomt oder gescrollt.
Im Cursor-Modus können Sie in der Grafi k einzelne Datenpunkte auswählen. Wählen Sie
den gewünschten Parameter aus, indem Sie in der Legende auf der rechten Seite der
Grafi k auf eine Option klicken (in der Abbildung oben ist °C dew point ausgewählt) und
dann den Cursor zu dem Datenpunkt bewegen, der Sie interessiert. Nun wird über der
Grafi k der Istwert mit seinem Zeitstempel angezeigt.
