TUBAGEM DE
REFRIGERANTE
E CARGA DE
REFRIGERANTE

12. TUBAGEM DE ESGOTO

12.1. RASC (UNIDADE EXTERIOR)

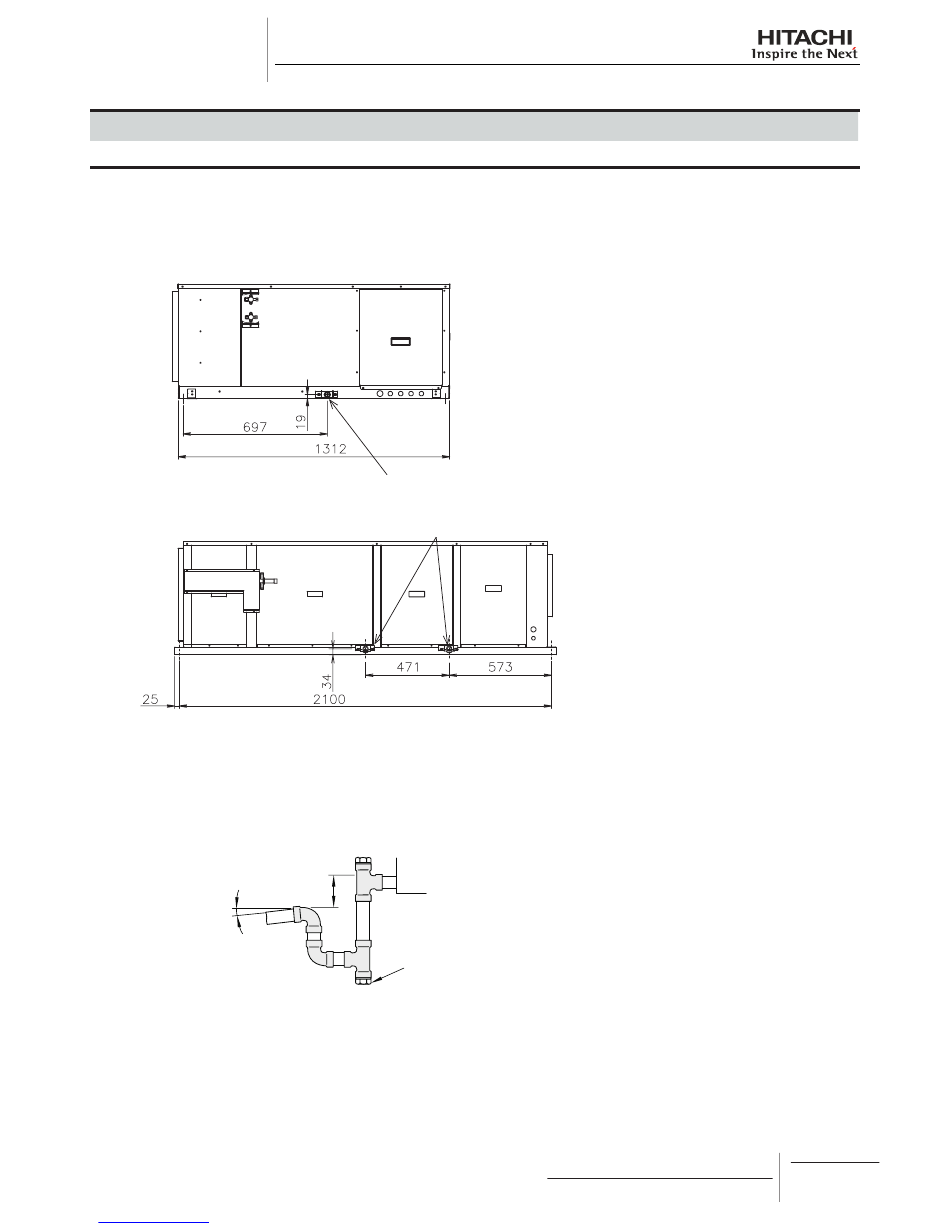

1. A unidade exterior está equipada com uma tubagem de esgoto. A sua posição é mostrada na figura abaixo.
RASC-5
-
RASC-10
-
2. Prepare um tubo de PVC com um diâmetro exterior de 22 mm.
3. Fixe a tubagem à mangueira de esgoto com um agente adesivo e a abraçadeira fornecida de fábrica. A tubagem de esgoto deve
ser instalada com uma INCLINAÇÃO DESCENDENTE entre 1 e 4 %.
4. Ligue um sifão, como mostrado na figura abaixo.
Inclinação de
Downloaded from www.Manualslib.com
>75 mm
2%
manuals search engine
Tubagem de
esgoto
Tubagem de
esgoto
Bujão
PMPT0126A rev.2 - 11/2006
