Bedienelemente, Anschlüsse und mechanische
Komponenten
Bedienelemente,
Anschlüsse und
mechanische
Komponenten

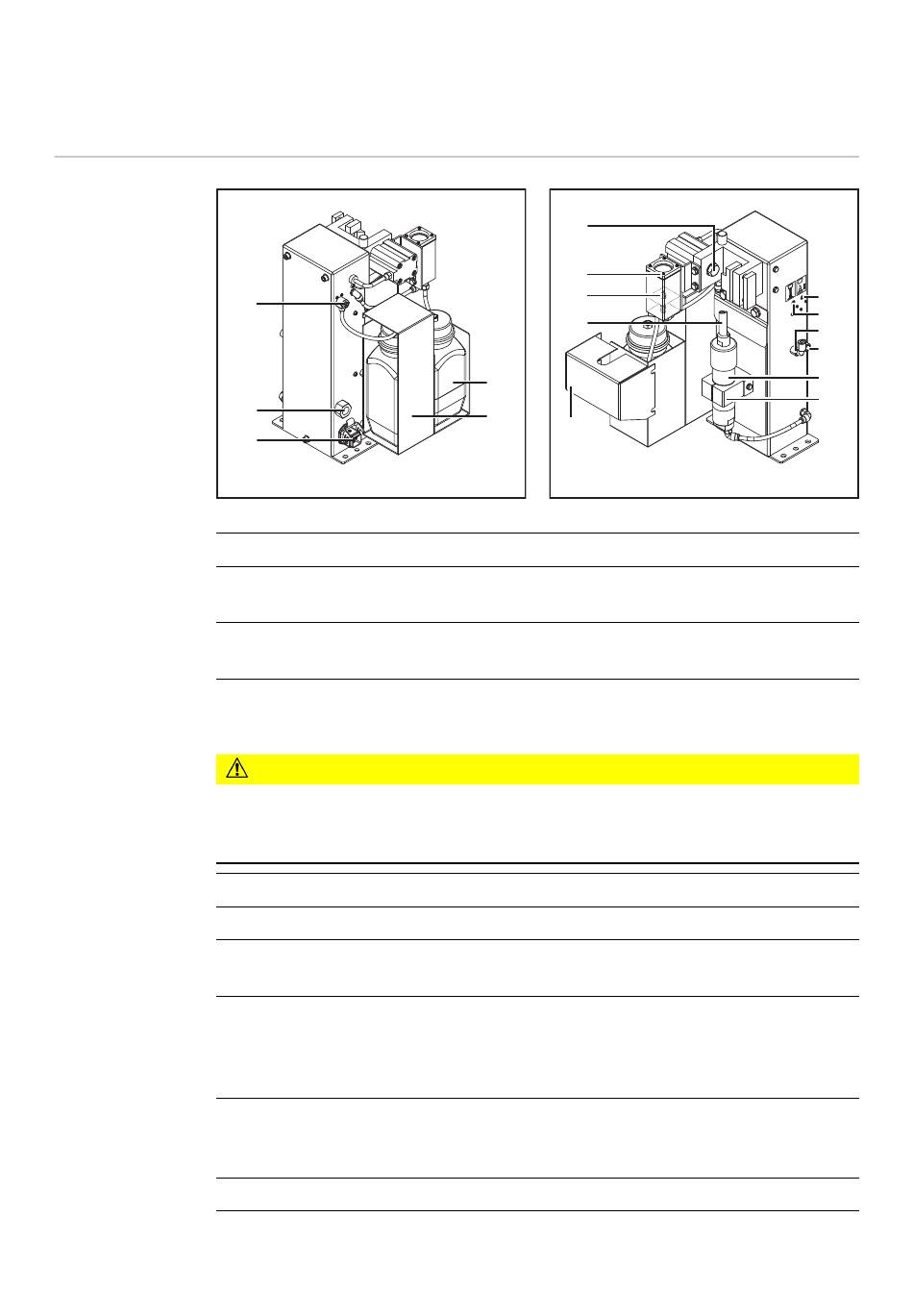

Seitenansicht
Nr.
(1)
(2)
(3)
Gefahr durch Überstrom.
Beschädigungen der Anschlussversorgung Harting Han12P (X1) können die Folge sein.
▶
(4)
(5)
(6)
(7)
(8)
(9)
(10)
22
(1)
(2)
(3)

Funktion

Einstellregler Trennmittel
zum Einstellen der Trennmittel-Einsprühmenge in den Gasdüsen-Innenraum
Anschluss Druckluft
zur Versorgung mit 6 bar (86.99 psi) trockener Druckluft
Anschluss Harting Han12P (X1)
Versorgung mit + 24 V DC
VORSICHT!
Versorgung mit 500 mA träge gegen Überstrom absichern.
Trennmittel-Auffangbehälter
Trennmittel-Behälter
Spannvorrichtung Gasdüse
fixiert die Gasdüse während des Reinigungsvorganges
Trennmittel-Einsprühvorrichtung
beinhaltet die Trennmittel-Einsprühdüse;
stellt sicher, dass das Trennmittel nur an den Gasdüsen-Innenraum und an die
Gasdüsen-Stirnseite gelangt
Trennmittel-Einsprühdüse
sprüht das Trennmittel in den Gasdüsen-Innenraum und an die Gasdüsen-Stirn-
seite
Reinigungsfräser
Schutzabdeckung
(6)
(7)
(8)
(9)
(4)
(5)
(10)
Frontansicht
