7 Anschluss

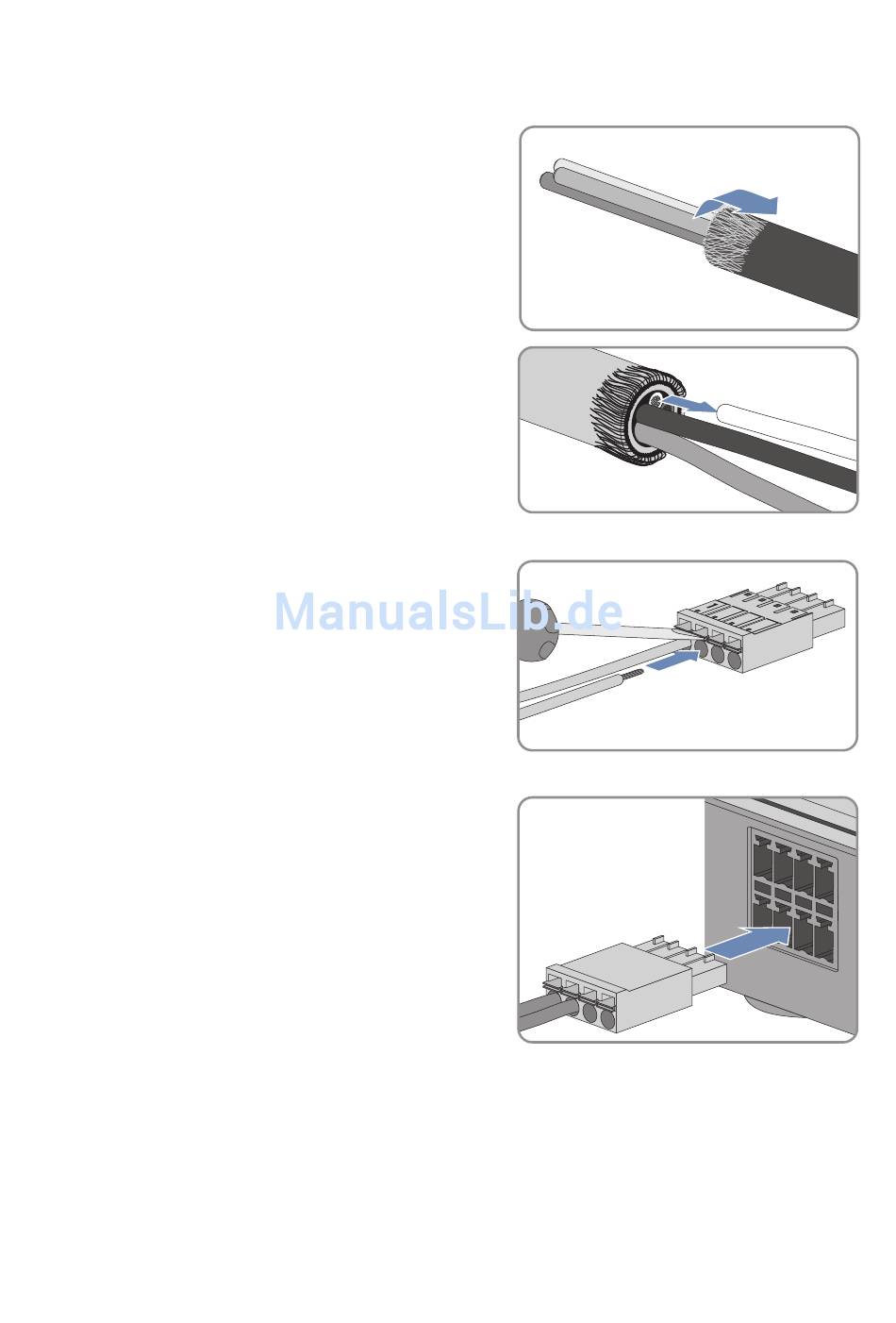

Vorgehen:
1. 4 cm Kabelmantel entfernen.
2. Den Kabelschirm auf ca. 5 mm kürzen. Dabei
den überschüssigen Kabelschirm auf den
Kabelmantel umschlagen.
3. Nicht benötigte Adern bis zum Kabelmantel
kürzen.
4. Die Adern ca. 6 mm abisolieren.
5. Die Buchsen des 4-poligen Steckers mit einem
Schraubendreher entriegeln. Dabei die Adern in
die Pins 1 und 2 des 4-poligen Steckers stecken.
6. Die Aderfarben notieren.
7. Den 4-poligen Stecker an die Anschlussbuchse
anschließen, die dem jeweiligen Energiezähler
zugeordnet ist. Dabei den 4-poligen Stecker
jeweils in die untere Pin-Reihe stecken:
• Bei Netzbezugszählern den 4-poligen Stecker in die Anschlussbuchse Meter 1 stecken.
• Bei Netzeinspeisezählern den 4-poligen Stecker in die Anschlussbuchse Meter 2 stecken.
• Bei PV-Erzeugungszählern den 4-poligen Stecker in die Anschlussbuchse Meter 3
stecken.
• Bei Zweirichtungszählern für Netzeinspeisung und Netzbezug den Anschluss-Stecker des
Kabels für Netzbezug in die Anschlussbuchse Meter 1 stecken. Den Anschluss-Stecker
des Kabels für Netzeinspeisung in die Anschlussbuchse Meter 2 stecken.
